步进电机驱动器是自动化设备中的核心部件,其稳定运行直接影响系统的精度与可靠性，维修驱动器时，电路图纸是不可或缺的技术资料，它如同“导航图”，能帮助工程师快速定位故障点、理解信号流程，并通过关键参数验证修复效果，本文将围绕步进电机驱动器维修图纸的核心要素、解读方法、常见故障分析及维修流程展开详细说明，并结合实例说明图纸在实操中的应用。
维修图纸的核心组成与关键信息

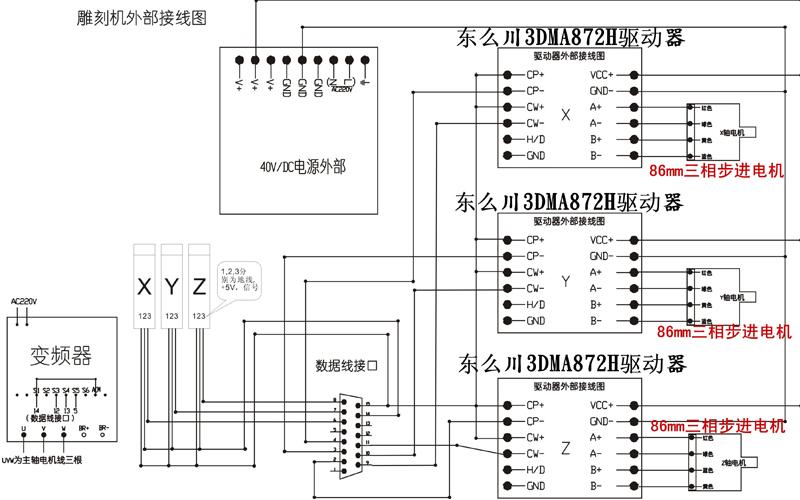

步进电机驱动器维修图纸通常包含原理图、PCB布局图、元件清单（BOM表）、接线图等文件，其中原理图是分析电路逻辑的基础，PCB布局图则是实物焊接与检测的参考依据。

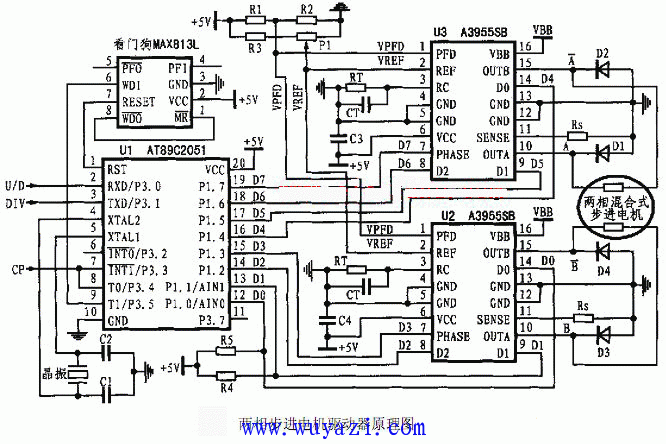

原理图：电路逻辑的“语言”
原理图按功能模块划分,主要包括电源模块、控制信号模块、驱动模块、保护模块等，每个模块的元件符号、连接关系及信号流向需重点标注：
- 电源模块：提供驱动器所需的直流电压（如24V、48V），通常包含整流桥、滤波电容、稳压芯片（如LM2596、LM7812）等，需关注输入电压范围、输出电流能力及滤波电容的耐压值（如100V/470μF）。

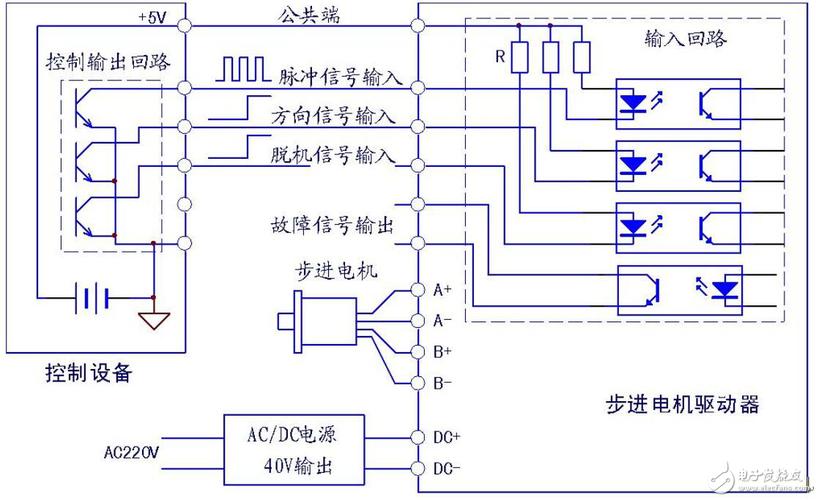

- 控制信号模块：接收控制器（如PLC、运动控制器）的脉冲信号（PUL+/-）、方向信号（DIR+/-）及使能信号（ENA+/-），需注意信号电平（如5V TTL或24V差分信号）及光耦隔离元件（如PC817、TLP521）的参数，防止信号干扰。
- 驱动模块：核心功率放大部分，常见采用H桥驱动电路（如L298N、DRV8825）或专用驱动芯片（如STK672-220、A3967），需关注驱动芯片的引脚定义、电流设置电阻（如检测电阻Rs的阻值，决定输出电流大小）及续流二极管的选型（如1N5819，用于反向电动势吸收）。
- 保护模块：包含过流保护（如采样电阻+比较器）、过热保护（如热敏电阻或驱动芯片内置保护）、过压/欠压保护（如TVS管、电压检测电路），需明确保护电路的触发阈值（如过流点设为额定电流的1.5倍）。
PCB布局图：实物维修的“坐标”
PCB布局图标注了元件的物理位置、走线走向及测试点（TP），便于工程师通过万用表、示波器等工具检测关键节点电压/波形。
- 驱动芯片的电源引脚（如VMOT、GND）需测量电压是否稳定；
- 脉冲信号输入端（如PUL+）可通过示波器观察脉冲频率、占空比是否符合要求；
- 采样电阻（通常为低阻值毫欧级）需用万用表低阻档检测是否开路或短路。
元件清单（BOM表）：替换元件的“身份证”
BOM表包含元件型号、参数、位号及封装信息，是更换损坏元件的直接依据，滤波电容若失效，需选用相同容量、耐压值及尺寸的电容；驱动芯片若烧毁，需确认替代芯片的引脚兼容性及电气参数（如最大输出电流、工作电压）。
基于图纸的故障诊断流程
维修驱动器时,需结合图纸逐步排查，避免盲目操作，以下是典型故障的排查步骤：
电源故障：驱动器不工作或指示灯不亮
- 第一步：查看原理图电源模块，确认输入电压（如AC220V或DC24V）是否正常，可用万用表测量电源端子电压。
- 第二步：若输入电压正常，检查整流桥输出电压（如AC220V整流后应为DC310V左右）及滤波电容两端电压，若电压为0，可能为保险丝熔断（需根据图纸找到保险丝位置，测量其阻值）。
- 第三步：若滤波电容电压正常，但后续电路无电压，检查稳压芯片（如LM7812）的输出端（应为12V）及使能脚电压，若输出为0，可能是芯片损坏或周边元件（如滤波电容、电阻）开路。
驱动模块故障：电机不转或抖动
- 第一步：通过PCB布局图找到驱动芯片（如DRV8825），测量其电源引脚（VMOT）与逻辑电源引脚（VDD）电压是否正常（VMOT通常为24-48V，VDD为5V）。
- 第二步：用示波器观察脉冲信号输入端（PUL+）及方向信号（DIR+）是否有波形，若无信号，检查控制器与驱动器的连接线是否松动，或光耦隔离元件是否损坏（可用万用表测量光耦输入输出侧阻值）。
- 第三步：若控制信号正常，但电机无动作，测量驱动芯片的输出端（如OUTA、OUTB）是否有PWM波形，若无，可能是驱动芯片损坏或电流设置电阻（如Rs）开路（需根据图纸找到Rs的位置，测量其阻值是否符合设计值，如0.1Ω/1W）。
保护电路故障：驱动器频繁报警或停止工作
- 第一步：查看原理图保护模块，确认过流保护电路的触发条件，采样电阻Rs上的电压经放大后送入比较器，若电压超过阈值（如0.5V），则驱动芯片停止输出。
- 第二步：断开电机负载，若驱动器恢复正常，可能是电机绕组短路或机械卡顿导致过流；若仍报警，测量采样电阻Rs是否阻值变大（如因过流烧毁），或比较器（如LM393）是否损坏。
维修实例：基于图纸修复驱动器无输出故障
某型号步进电机驱动器通电后,电机无动作，电源指示灯亮，但无输出信号，维修步骤如下：
- 分析图纸：查阅原理图，电源模块输出24V供给驱动芯片（型号STK672-220），控制信号通过光耦PC817隔离后输入驱动芯片。
- 检测电源：用万用表测量驱动芯片电源引脚（VMOT）电压为24V（正常），逻辑电源（VDD）为5V（正常）。
- 检测控制信号：用示波器观察PUL+端有脉冲信号输入（频率1kHz），但光耦PC817输出侧无波形（正常应为同频率方波）。
- 定位故障：断电后测量PC817输入侧（1、2脚）电阻正常（约1.2kΩ），输出侧（4、5脚）阻值为无穷大（正常应为导通状态），判断光耦损坏。
- 更换元件：根据BOM表，更换同型号光耦PC817，通电后驱动芯片输出端有PWM波形，电机恢复正常运行。
维修注意事项
- 断电操作：维修前务必切断电源，并在滤波电容两端并联大功率电阻（如1kΩ/50W）放电，避免电容残留电压损坏元件或引发触电。
- 静电防护：驱动芯片（如MOSFET、CMOS电路）易受静电损坏，操作时需佩戴防静电手环，工作台铺设防静电垫。
- 参数匹配：替换元件时，需严格核对参数（如电容耐压、电阻功率、芯片驱动电流），避免因参数不兼容引发二次故障。
相关问答FAQs
Q1：维修步进电机驱动器时，如何判断是驱动芯片损坏还是外围元件故障？
A：可通过“隔离法”判断：断开驱动芯片的负载（如电机），测量芯片电源引脚、控制信号引脚电压是否正常；若电压正常但仍无输出，且周边元件（如采样电阻、续流二极管）检测无异常，则基本可判断驱动芯片损坏，可用示波器观察芯片输入端（如PUL、DIR）信号是否正常，若输入信号正常但无输出，芯片故障概率较高。
Q2：步进电机驱动器维修后，如何验证修复效果？
A：需通过“空载测试”和“负载测试”双重验证：
- 空载测试：驱动器不带电机，通电后测量输出端电压（应为0V或脉动电压），用示波器观察PWM波形是否平滑，频率可调；
- 负载测试：连接步进电机，逐步提高脉冲频率（如从100Hz到10kHz），观察电机运行是否平稳，有无失步、抖动或异响；同时测量驱动器外壳温度（正常应低于60℃），确认无过热现象，若空载和负载测试均正常，则修复成功。
