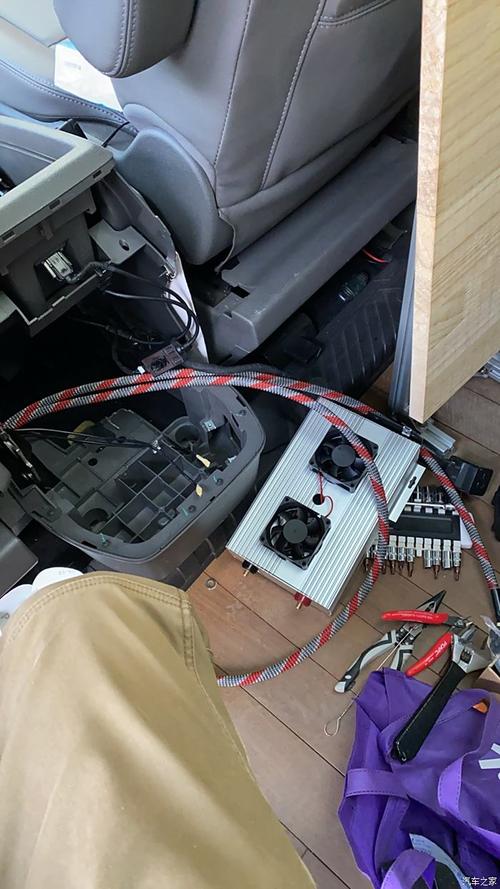

车用150w逆变器维修是一项需要结合电子基础知识和实际操作技能的工作，这类设备通常用于将车载12V直流电转换为220V交流电，为小型电子设备供电，其常见故障包括无输出、输出电压异常、过热保护频繁触发等，维修时需遵循安全规范，逐步排查故障点，以下从常见故障现象、维修工具准备、故障排查步骤及具体维修案例等方面进行详细说明。

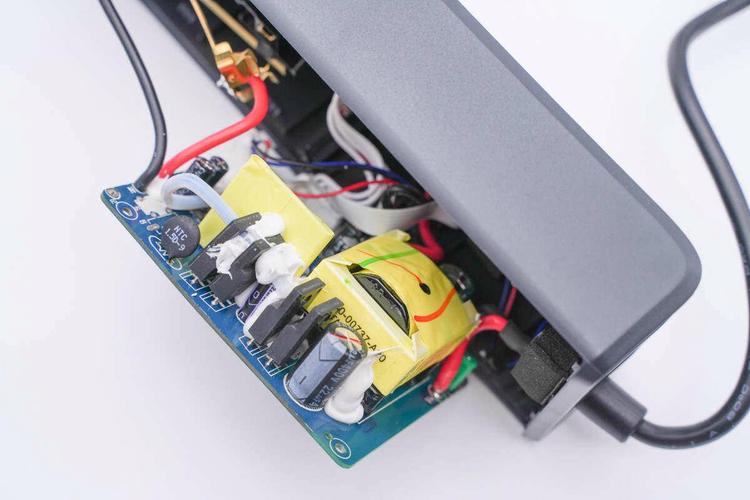

（图片来源网络，侵删）

常见故障现象及初步判断

完全无输出：指示灯不亮，插上电器无反应，可能原因包括保险丝熔断、输入线路断路、功率管损坏或控制电路故障。
输出电压偏低或偏高：正常输出电压应在220V±10%范围内，若偏差过大，可能是反馈电路故障或稳压元件失效。
输出频率异常：标准频率为50Hz，若波动明显，可能导致设备无法正常工作，通常与振荡电路相关。
过热保护频繁启动：逆变器在短时间内多次自动关机，可能由散热不良、风扇故障或负载过大引起。
输出波形失真：用万用表测电压正常，但电器工作异常，可能是逆变电路中滤波电容或MOS管损坏,导致正弦波畸变为方波或阶梯波。

维修工具准备

维修前需准备以下工具：

万用表：用于测量电压、电阻、通断，优先选择带二极管档和电容档的数字万用表。
示波器：检测输出波形及振荡电路信号（若无示波器，可用万用表粗测频率）。
电烙铁及焊锡丝：拆卸和焊接电子元件，建议使用30W内热式电烙铁，避免静电损坏元件。
螺丝刀套装：包含十字和一字螺丝刀，用于外壳拆卸。
替换元件：准备常用备件，如保险丝（通常为5A/250V）、MOS管（如IRF540N）、整流桥、滤波电容（如2200μF/25V）等。
散热硅脂：用于修复功率管散热问题。
负载测试仪：模拟负载,验证逆变器输出能力。

故障排查步骤

安全检查与外观检查

断电操作：确认逆变器与车载电源完全断开，避免短路或触电风险。
观察外观：检查外壳是否有变形、烧焦痕迹，散热孔是否堵塞，电源线是否破损。
保险丝检测：拆开外壳，找到输入端的保险丝（通常位于电源入口处），用万用表电阻档测量是否导通，若熔断，需进一步排查短路点,切勿直接更换高规格保险丝。

输入电路检测

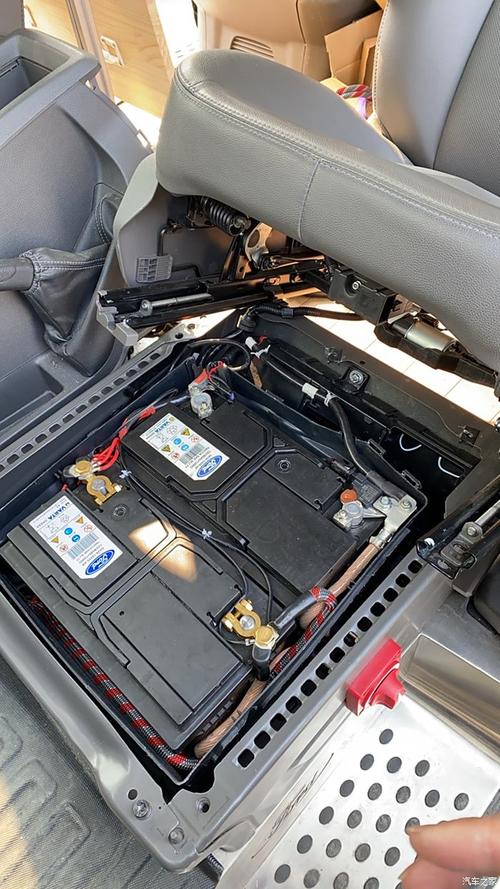

电压输入检测：将逆变器接入12V电源（可用汽车电瓶或直流稳压电源），用万用表测输入端电压，正常应在11V-14V之间，若电压异常，检查电源线及保险丝座接触是否良好。
整流滤波电路检测：输入电路通常由整流桥和滤波电容组成，测量整流桥输出端电压，若无直流电压，可能是整流桥损坏；若电压波动大，需检查滤波电容是否失效（可用万用表电容档测量容量或观察是否鼓包）。

逆变核心电路检测

150W逆变器的逆变核心通常由PWM控制芯片（如TL494、SG3525）和MOS管组成。

PWM芯片供电检测：芯片正常工作需稳定的供电电压（如12V或15V），测量芯片Vcc引脚电压，若无电压，检查供电电阻或稳压二极管（如7812）是否损坏。
驱动信号检测：用示波器测量MOS管栅极波形，应为高频脉冲波（频率约20kHz-50kHz），若无信号，可能是芯片损坏或外围元件故障；若信号异常，检查振荡电路电阻、电容是否变值。
MOS管检测：拆下MOS管，用万用表二极管档测量D-S、G-S、G-D之间的电阻，正常情况下D-S间应存在二极管特性，G-S间电阻应为无穷大，若短路或击穿，需更换同型号MOS管,并检查驱动电路是否有过压情况。

输出电路检测

滤波电容检测：输出端滤波电容（通常为1-10μF/400V）失效会导致波形失真，可用万用表电容档测量容量或观察是否鼓包。
输出电压调节检测：若输出电压偏高或偏低，调整电位器（通常标记为“ADJ”）的同时监测电压变化，若无法调节，可能是电位器损坏或反馈电路（如电压采样电阻）开路/短路。

保护电路检测

过热保护检测：短路温控开关（通常位于散热器上），若逆变器恢复正常，说明温控开关误触发，需更换或调整散热条件。
过载保护检测：断开负载，测量空载输出电压是否正常，若正常，可能是负载过大或过载保护电路阈值设置过低（需参考电路图调整相关电阻）。

维修案例示例

故障现象：逆变器接入12V电源后指示灯亮，但输出端无电压。
排查过程：

测量输入保险丝，发现熔断，更换同规格保险丝后再次熔断，判断存在短路。
断开输入电路，测量整流桥交流端电阻，正常；测直流端电阻接近0Ω，拆下滤波电容后恢复正常，确定电容短路。
更换同容量滤波电容（2200μF/25V），通电测试，输出电压正常,故障排除。
