西门子伺服电机抱闸维修是工业自动化维护中常见且关键的任务,抱闸作为伺服电机的重要安全部件，其性能直接关系到设备运行的安全性和稳定性，本文将详细分析西门子伺服电机抱闸的工作原理、常见故障类型、维修步骤及注意事项，并提供相关FAQs解答，帮助技术人员快速定位并解决问题。
（图片来源网络，侵删）
西门子伺服电机抱闸的工作原理
西门子伺服电机的抱闸通常为电磁式制动器,由制动盘、制动弹簧、电磁铁和摩擦片等部件组成，其工作原理分为两种状态：通电释放和断电制动，当抱闸线圈通电时，电磁铁产生吸力，克服弹簧的预紧力，推动摩擦片与制动盘分离，电机可自由旋转；当断电时，弹簧复位，摩擦片压紧制动盘，实现机械制动，这一设计确保了在断电或故障状态下，电机能够快速停止并保持位置，防止设备因重力或惯性发生溜车或损坏。
常见故障类型及原因分析
-
抱闸无法释放
故障现象：电机通电后无法启动，伴随异响或过载报警。
原因分析：- 线圈故障：线圈短路、断路或绝缘损坏，导致电磁力不足；
- 机械卡阻：制动盘与摩擦片锈蚀、异物卡滞或弹簧疲劳变形；
- 供电异常：控制线路电压不足、接触器触点氧化或接线松动。
-
抱闸制动力不足
故障现象：电机停机后出现缓慢溜车，无法保持位置。
原因分析：- 摩擦片磨损：长期使用导致摩擦片厚度减小，摩擦力下降；
- 弹簧失效：弹簧弹性减弱或断裂，无法提供足够的压紧力；
- 调整不当：制动间隙过大，电磁铁行程未达到设计要求。
-
抱闸异响或过热
故障现象：运行时发出摩擦声、撞击声，或线圈温度异常升高。
原因分析：
（图片来源网络，侵删）- 摩擦片污染：油污、粉尘附着导致摩擦系数变化；
- 对中不良：制动盘与摩擦片未完全对中，造成偏磨；
- 频繁动作：启停过于频繁，线圈持续通电导致过热。
维修步骤与操作规范
安全准备
- 断电操作：务必切断电机主电源、控制电源，并悬挂“禁止合闸”警示牌；
- 等待放电：使用万用表确认电容已完全放电，避免触电风险；
- 固定电机：防止维修过程中电机意外转动造成伤害。
故障诊断
- 电气检测：
使用万用表测量线圈电阻，正常值通常为几十至几百欧姆（参考电机手册），若阻值无穷大或过小，则判断线圈损坏，检查线路连接是否牢固，控制信号是否正常。 - 机械检查：

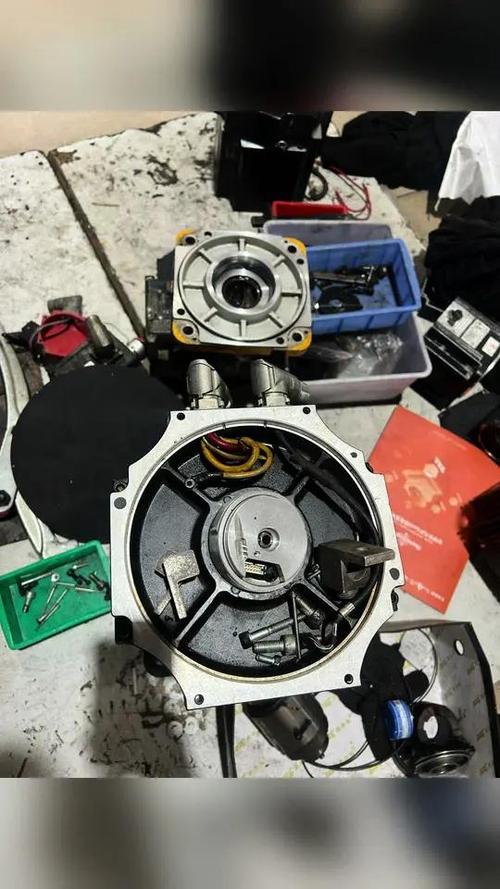

拆卸抱闸外壳，观察摩擦片磨损情况（标准厚度一般为3-5mm，低于2mm需更换），检查弹簧是否有变形或断裂，制动盘表面是否平整、无划痕。
部件更换与调整
- 线圈更换：
记录线圈型号（如西门子1PH系列常用线圈型号为6SE70xx），选择原厂配件，更换时注意接线极性，避免反接损坏。 - 摩擦片更换：
更换同材质、同尺寸的摩擦片，确保安装面清洁，涂抹适量润滑脂（避免接触摩擦面）。 - 间隙调整：
通过调整螺栓改变制动间隙，通常间隙值为0.3-0.5mm（参考手册），使用塞尺测量，确保均匀一致。
测试与验收
- 手动测试：手动旋转电机轴，抱闸应灵活释放，无卡滞；
- 通电测试：点动电机，观察启动是否顺畅，抱闸释放是否及时；
- 动态测试：在低速、中速、高速下分别启停，检查制动效果和异响情况。
注意事项
- 原厂配件优先：避免使用非标配件，确保制动性能匹配；
- 环境防护：在潮湿或多尘环境中，需加强抱闸密封，定期清洁；
- 定期维护：建议每6个月检查一次摩擦片厚度和制动间隙，建立维护记录。
相关FAQs
Q1: 西门子伺服电机抱闸线圈烧毁的原因有哪些？如何预防？
A1: 线圈烧毁的主要原因包括：电压过高或过低导致过流、频繁启停使线圈长期通电散热不良、线圈受潮或绝缘老化，预防措施包括：确保供电电压稳定（允许误差±10%），避免电机长时间在点动模式下运行，定期检查线圈绝缘电阻（应≥10MΩ），并做好防潮防尘处理。
Q2: 抱闸制动后电机仍有轻微溜车，如何判断是机械问题还是电气问题？
A2: 可通过分段排查判断：
- 电气测试：测量抱闸线圈在通电时的电压和电流，若电压正常但电流偏低，说明线圈匝间短路；若电压不足，检查控制回路。
- 机械测试：断电后手动转动电机轴，若阻力均匀且无明显松动，说明机械制动正常；若阻力过小或局部卡滞，则为摩擦片磨损、弹簧失效或间隙过大问题，根据测试结果针对性维修或更换部件。
通过以上系统的维修流程和规范操作,可有效解决西门子伺服电机抱闸的常见故障，保障设备的安全可靠运行，技术人员需结合具体型号手册和现场经验，灵活处理复杂问题，提高维修效率。
