新型通用微波炉维修图集是维修技术人员在日常工作中不可或缺的参考资料，它以图文结合的方式详细介绍了微波炉的工作原理、结构组成、常见故障诊断流程及维修方法，为快速定位问题、精准修复设备提供了系统化的指导，以下从微波炉基础结构、故障分类、维修步骤及图集应用等方面展开详细说明。
微波炉基础结构与工作原理

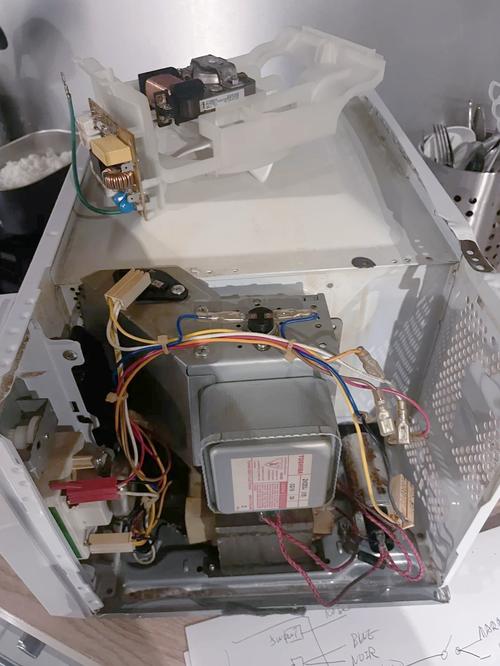

微波炉的核心部件包括磁控管、高压变压器、高压电容器、高压二极管、门开关、控制面板、转盘电机及风扇电机等，其工作原理是：通过高压变压器将220V交流电升压至约2000V，经高压电容器和二极管倍压整流后，为磁控管提供直流高压，磁控管产生微波（波长约12.25cm），微波穿透食物介质使水分子高速振动摩擦生热，从而实现加热功能，控制面板通过微程序控制加热时间、功率及功能模式，门开关则确保微波炉在开门时自动断电，防止微波泄漏。
维修图集首先会以爆炸图形式展示各部件的安装位置及连接关系，例如磁控管的波导管与炉腔的对接方式、高压电路中各元件的串联顺序等,帮助维修人员直观理解整机结构。
常见故障分类与诊断流程
完全不加热
这是微波炉最典型的故障，可能涉及电源、高压电路或控制电路，诊断流程如下：
- 电源检查：用万用表测量电源插头L、N端电阻，正常应为几十欧姆（含电机负载），若无穷大，检查保险管是否熔断（图集中标注保险管位置，通常位于电源入口处，常见规格为10A/250V）。
- 高压电路检查：断电后，用万用表电阻档测量高压变压器初级绕组（正常阻值几欧姆）、次级绕组（几十欧姆）及灯丝绕组（零点几欧姆），若初级开路，需更换变压器；若次级正常，进一步检测高压电容器（放电后测容量，正常应为0.8~1.2μF）和高压二极管（正向导通、反向截止，图集中标注二极管极性）。
- 磁控管检测：单独为磁控管灯丝供电（约3~4V AC），若不发热，则磁控管损坏（图集展示磁控管管脚定义及检测方法）。
加热慢或加热不均
此类故障多与微波发射或食物转动相关：
- 磁控管效率下降：用万用表测磁控管灯丝阻值（正常约0.5Ω），或替换同型号磁控管测试。
- 转盘故障：检查转盘电机两端电压（AC12V左右），若无电压，检查控制板电机驱动电路；有电压但电机不转，需更换电机（图集展示电机与转盘的连接结构）。
- 波导管堵塞：食物残渣附着在波导板上会导致微波反射减弱，需清理波导板（图集标注波导板位置及清理方法）。
控制面板异常
如按键无反应、显示紊乱等，需重点检查：
- 微动开关：门开关组件由2~3个微动开关组成，图集会标注各开关的通断逻辑（开门时主开关断开，副开关闭合），用万用表检测开关触点是否氧化或粘连。
- 控制板：检查板上的电容、电阻是否烧焦，电源芯片（如7805）输出电压是否正常（+5V），部分图集还会提供控制板电路图，便于追踪信号流向。
维修图集的核心应用价值
- 部件识别与参数对照：图集中包含常见品牌（如格兰仕、美的、松下等）微波炉的通用部件型号、参数对照表，例如高压变压器的输入/输出电压、磁控管功率等，避免配件替换错误。
- 电路图与信号流程：详细绘制主电路图、控制电路图及接线图，标注关键测试点电压波形（如磁控管阳极高压DC2000V、控制板PWM信号波形），帮助维修人员快速定位故障节点。
- 故障案例与拆解技巧：通过实际故障案例（如“微波炉打火”“开机跳闸”），结合分步拆解图，说明维修注意事项，如高压电容放电方法、磁控管安装力矩要求等，确保操作安全。
以下是常见微波炉高压部件参数对照表（部分）：
| 部件名称 | 通用参数范围 | 检测方法 | 常见故障现象 |
|---|---|---|---|
| 高压变压器 | 初级阻值1~3Ω | 万用表电阻档 | 初级开路导致不加热 |
| 高压电容器 | 容量0.8~1.2μF | 电容表或万用表电容档 | 容量减小导致加热慢 |
| 高压二极管 | 反向耐压≥5000V | 万用表二极管档（正向0.5V） | 击穿导致保险熔断 |
| 磁控管 | 灯丝阻值0.1~0.5Ω | 万用表电阻档 | 灯丝开路导致不加热 |
维修注意事项
- 安全第一：维修前必须断电，高压电容需用专用工具放电，避免触电风险。
- 配件匹配：替换部件时需确认型号参数一致，尤其是磁控管功率、高压变压器变比等。
- 密封性检查：维修后需检查门封条是否完好，微波泄漏检测仪测试辐射值（需≤1mW/cm²）。
相关问答FAQs
Q1：微波炉开机后保险管立即熔断，可能的原因有哪些？
A：保险管熔断通常存在短路故障，需重点检查以下部件：①高压变压器初级绕组是否匝间短路（测阻值偏小）；②高压电容器或高压二极管是否击穿（用万用表电阻档测，若阻值接近0则为击穿）；③磁控管阳极与外壳是否短路（测灯丝对外壳绝缘电阻，应无穷大）；④门开关是否因触点粘连导致电源未切断，维修图集会提供保险管熔断后的电路排查流程图，按步骤检测即可快速定位故障点。
Q2：微波炉加热正常，但转盘不转，如何维修？
A：转盘不转多为机械或电路故障，首先检查转盘电机两端是否有AC12V电压（控制板输出），若无电压，检查控制板电机驱动电路（如继电器或三极管是否损坏）；若有电压但电机不转，断电后手动转动电机轴，若卡死则需更换电机（图集标注电机型号及更换步骤），转盘传动齿轮磨损或打滑也可能导致不转，需检查齿轮啮合情况,必要时更换齿轮组件。
