总线技术和单体调试是现代电子系统开发与集成过程中的两个核心环节,前者是实现系统内部各模块间高效通信的基础架构，后者是确保单个功能模块独立正常工作的关键步骤，二者相辅相成，共同保障了复杂系统的稳定性和可靠性。
总线技术：系统通信的“神经网络”
总线技术是一种在计算机或电子系统中,用于连接多个部件（如CPU、内存、外设、传感器等）并实现数据传输的公共通信通道，它通过定义统一的物理接口、电气特性、通信协议和数据格式，解决了多个设备间点对点连接导致的线路复杂、成本高昂、扩展性差等问题，是系统模块化设计的基础。

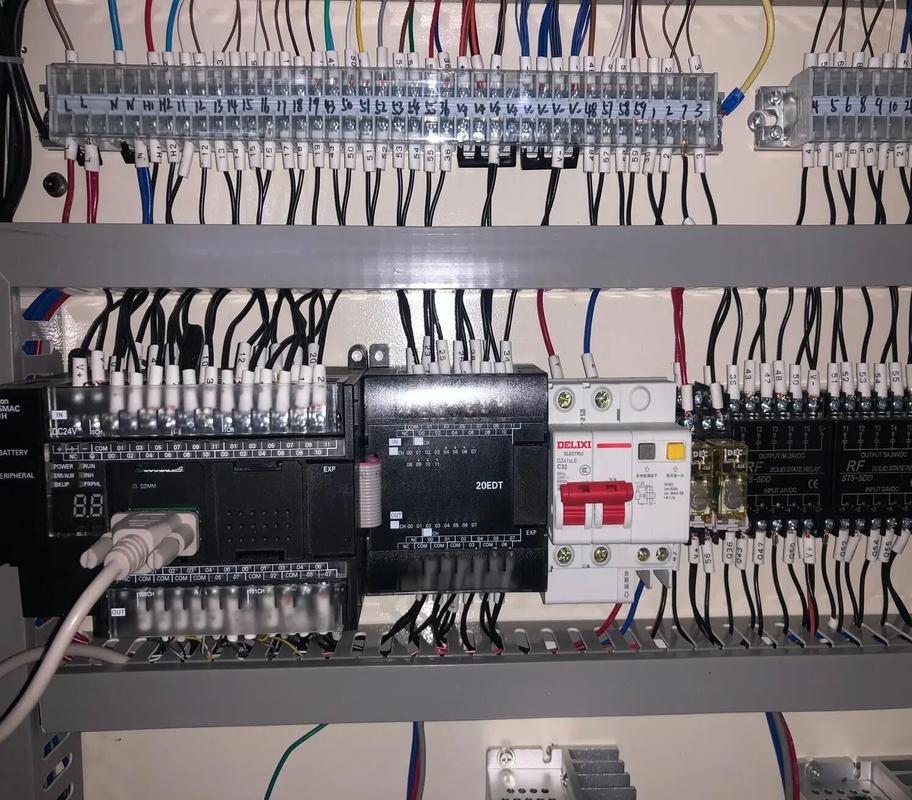

总线技术的核心分类
根据应用场景和技术特点,总线可分为多种类型，每种类型在数据传输速率、传输距离、抗干扰能力和成本上各有侧重，以下为常见总线类型的对比：
| 总线类型 | 典型应用场景 | 传输速率 | 传输距离 | 主要特点 |
|---|---|---|---|---|
| CAN总线 | 汽车电子、工业控制 | up to 1 Mbps | ≤10 km（低速） | 可靠性高，抗干扰强，支持多主竞争，具备错误检测和恢复机制。 |
| I²C总线 | 短距离芯片间通信（如传感器、EEPROM） | up to 3.4 Mbps | ≤1 m | 只需两根线（SDA、SCL），支持多主多从，地址灵活，硬件简单。 |
| SPI总线 | 高速外设连接（如Flash、显示屏） | up to 100+ Mbps | ≤1 m | 全双工通信，四线结构（MOSI、MISO、SCLK、CS），传输速率快，不支持多主。 |
| RS-485总线 | 工业自动化、楼宇自控 | up to 10 Mbps | ≤1200 m | 差分信号传输，抗干扰能力强，支持多点通信（最多32个节点），需终端电阻。 |
| USB总线 | 个人计算机外设连接 | up to 20 Gbps（USB4） | ≤5 m（USB3.x） | 即插即用，支持热插拔，可提供电源，广泛用于键盘、鼠标、存储设备等。 |
| 以太网（Ethernet） | 局域网、工业互联网 | up to 400 Gbps | ≤100 km（光纤） | 基于TCP/IP协议，标准化程度高，扩展性强，适用于大规模数据传输和远程控制。 |
总线技术的关键参数
总线性能主要由以下参数决定：
- 带宽：单位时间内总线传输的数据量，单位通常为Mbps或Gbps，直接影响系统数据处理效率。
- 位宽：总线一次传输的数据位数（如8位、16位、32位），位宽越大，单次传输数据量越多。
- 时钟频率：总线同步工作的时钟频率，频率越高，数据传输速率越快，但对信号完整性和硬件要求也越高。
- 仲裁机制：解决多设备同时争用总线的问题，如CAN总线采用非破坏性 bitwise 仲裁，I²C总线通过地址冲突检测避免竞争。
- 负载能力：总线可挂接的最大设备数量，受驱动能力和协议限制（如RS-485标准支持32个节点，可通过中继器扩展）。
总线技术的发展趋势
随着物联网、人工智能和工业4.0的推进，总线技术呈现以下趋势：
- 高速化与实时性：工业以太网（如Profinet、EtherCAT）通过时间切片技术实现微秒级实时通信，满足工业控制对低延迟的要求。
- 集成化与智能化：将总线控制器集成到SoC（System on Chip）中，减少外部电路；结合AI算法实现总线负载动态调度和故障预测。
- 无线化：蓝牙、Wi-Fi、LoRa等无线总线技术逐渐应用于无法布线的场景，如智能穿戴设备、农业传感器网络。
单体调试：模块功能的“体检过程”
单体调试是指在系统集成前,对单个硬件模块或软件单元进行独立测试，验证其是否满足设计规格的过程，它是系统调试的第一步，目的是尽早发现并解决模块内部的设计缺陷、元器件故障或软件逻辑错误，避免问题在集成后被放大，降低后期调试成本。
单体调试的核心内容
单体调试可分为硬件调试和软件调试两大类,具体内容因模块功能而异，但通常包括以下环节：

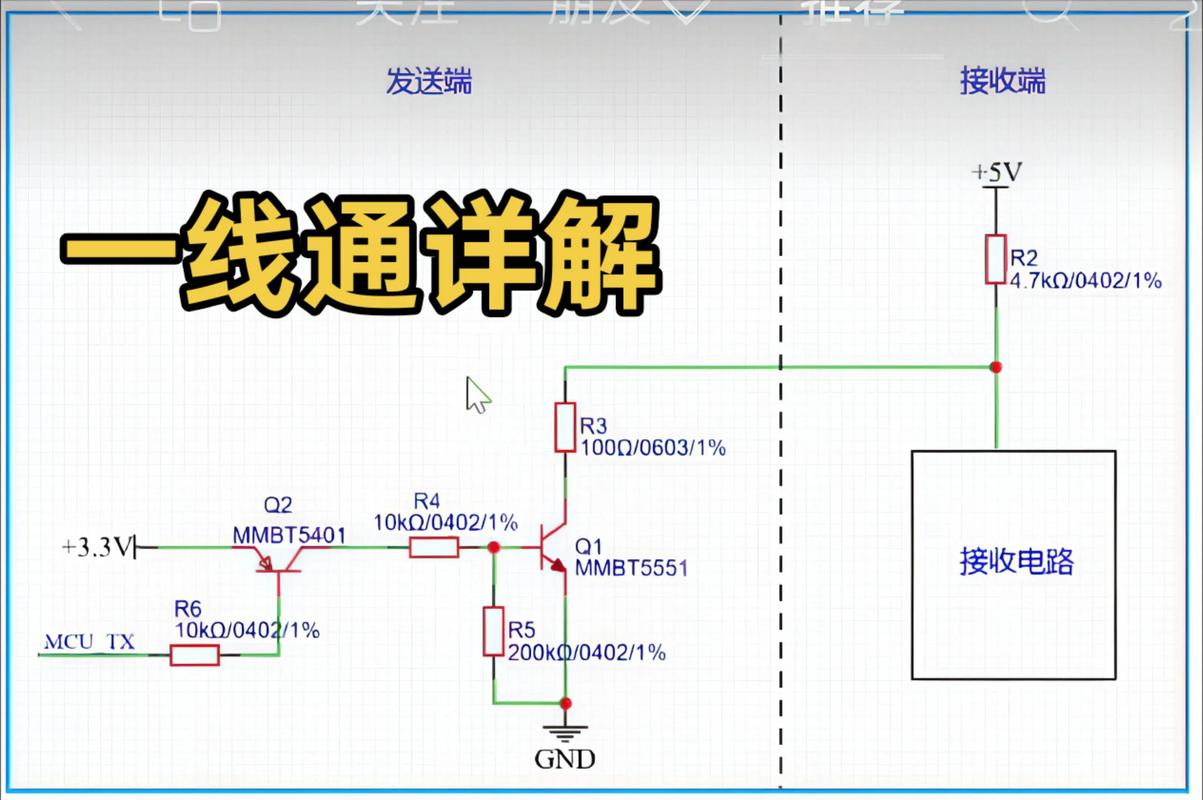

硬件模块调试
硬件调试以电路板、传感器、执行器等物理对象为测试目标，重点验证电气特性、功能完整性和稳定性。
- 电源检查：使用万用表或示波器测量模块供电电压是否稳定（如5V±5%、3.3V±10%），检查纹波噪声是否在允许范围内（50mV）。
- 信号完整性测试：通过示波器或逻辑分析仪检测关键信号（如时钟、数据线）的波形，是否存在过冲、下冲、串扰或振荡；对于高速总线（如USB3.0、PCIe），需测试眼图是否符合规范。
- 元器件功能验证：对核心元器件（如MCU、传感器、存储芯片）进行单独测试，例如通过编程器读取MCU的ID，校准传感器的零点和量程，验证存储芯片的读写功能。
- 接口一致性检查：确认模块的接口（如GPIO、UART、SPI）电平、引脚定义与设计文档一致，避免因接口不匹配导致集成失败。
软件单元调试
软件调试以程序代码、算法逻辑为测试对象，通常借助开发工具和模拟环境完成。
- 语法与逻辑检查：通过编译器检查代码语法错误，使用静态代码分析工具（如SonarQube）识别潜在逻辑漏洞（如空指针、死循环）。
- 单元测试：针对最小可测试单元（函数、类）编写测试用例，输入预期数据验证输出结果是否符合逻辑，对电机控制函数测试不同占空比下的转速输出，对数据解析函数测试异常帧的处理能力。
- 边界条件测试：测试模块在极限输入下的表现，如传感器量程边界（0℃和100℃）、数据缓冲区满载、通信超时等情况，验证鲁棒性。
- 与硬件的联调：将软件烧录到硬件模块中，通过串口打印、LED指示灯或逻辑分析仪观察软件与硬件的交互是否正常，例如MCU能否正确读取传感器数据并驱动执行器动作。
单体调试的常用工具
- 硬件工具：万用表、示波器、逻辑分析仪、信号发生器、编程器、热像仪（用于检测过热元件）。
- 软件工具：集成开发环境（如Keil、IAR）、调试器（如J-Link、ST-Link）、仿真软件（如MATLAB/Simulink）、单元测试框架（如Google Test、PyTest）。
单体调试的注意事项
- 先静态后动态：先断电检查电路连接、元器件焊接质量，再通电测试，避免短路或过流损坏设备。
- 分模块逐步测试：将复杂模块拆分为子模块（如电源模块、信号采集模块、通信模块），逐一调试后再联调，避免问题交叉。
- 保留测试数据：记录调试过程中的波形、数据日志和错误现象，便于问题追溯和复现。
- 边界优先：优先测试极限条件和异常场景，这些场景最容易暴露设计缺陷。
总线技术与单体调试的协同关系
总线技术和单体调试并非独立存在,而是贯穿系统开发全周期的协同环节：
- 单体调试是总线通信的基础：只有确保每个连接总线的模块（如传感器节点、控制器）单体功能正常，才能进行总线联调，若某个传感器的I²C通信地址配置错误，会导致总线冲突，影响整个系统通信。
- 总线协议验证依赖单体调试：在调试总线通信时，需先验证每个模块的发送/接收功能是否正常（如通过逻辑分析仪捕获模块发送的CAN帧格式），再测试总线上的数据交互，避免因单模块故障误判总线问题。
- 系统集成中的问题定位：若系统联调时出现总线通信异常（如数据丢包、冲突），需结合单体调试结果排查：是模块接口电平不匹配？还是总线负载过大？或是软件协议栈错误？单体调试的数据可快速缩小问题范围。
相关问答FAQs
Q1：为什么在总线通信调试前必须进行单体调试？
A：单体调试是确保总线系统稳定运行的前提，如果连接总线的模块（如传感器、控制器）自身存在硬件故障（如电源不稳、引脚虚焊）或软件错误（如通信协议配置错误），直接进行总线联调会导致问题定位困难，一个I²C从机因地址配置错误导致无法响应主机，若未先进行单体调试，可能会误判为总线冲突或主机故障，浪费时间，单体调试通过逐模块验证功能，可排除单点故障，为总线联扫清障碍。
Q2：如何通过单体调试优化总线系统的实时性？
A：单体调试可通过以下方式提升总线系统实时性：①在硬件调试阶段，优化模块的驱动电路设计，减少信号传输延迟（如缩短总线走线长度、匹配终端电阻抑制反射）；②在软件调试阶段，精简模块的通信协议栈（如去除冗余数据帧、优化中断处理逻辑），降低数据处理耗时；③通过逻辑分析仪分析模块的响应时间，确保其在总线时间片（如EtherCAT的周期1ms）内完成数据收发，避免因单模块延迟导致整个系统实时性下降。
