在电子维修领域,DC-DC电路的应用极为广泛,从手机充电器到工业电源模块,都离不开这种高效的电压转换技术,当设备出现无法启动、输出电压异常或带载能力下降等问题时,往往需要对DC-DC电路进行检修,而维修视频作为一种直观的学习资源,能够帮助维修人员快速掌握故障诊断方法和维修技巧,其重要性不言而喻,DC-DC电路维修视频通常以实际案例为切入点,系统展示从故障现象分析到元件级修复的全过程,为维修者提供清晰的思路和可操作的技术指导。

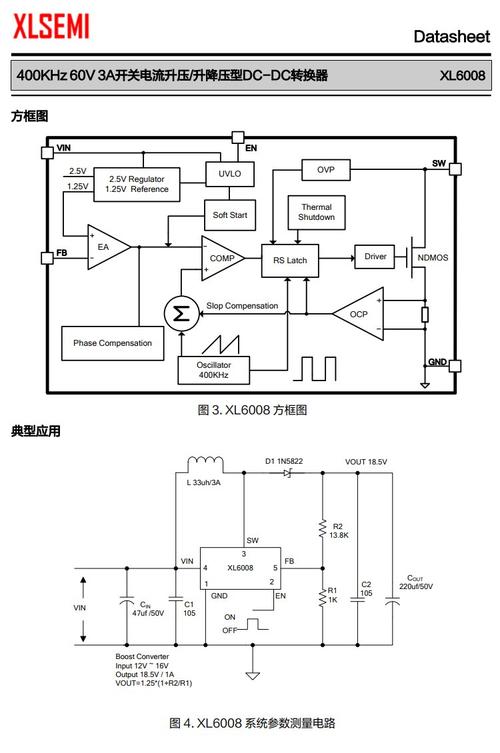

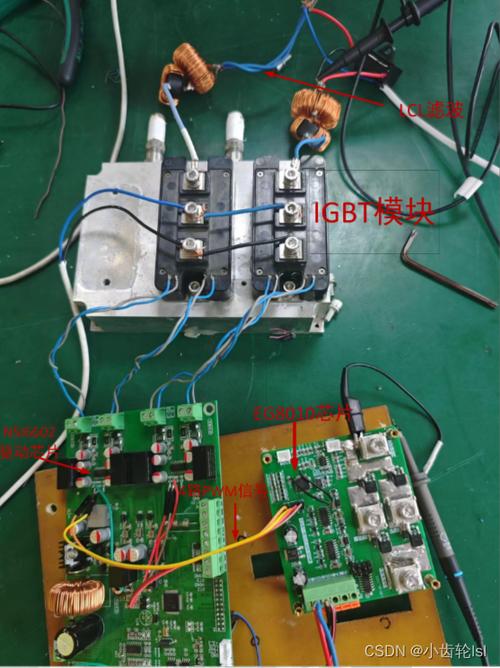

DC-DC电路的核心功能是将输入的直流电压转换为另一特定数值的直流电压,常见的拓扑结构包括Buck(降压)、Boost(升压)、Buck-Boost(升降压)以及反激、正激等隔离型变换器,维修视频首先会介绍不同拓扑电路的基本工作原理,帮助维修者理解功率开关管(如MOSFET、IGBT)、储能电感、电容、控制芯片(如PWM控制器)等关键元件的作用,在Buck电路中,视频会演示通过控制开关管的导通与关断时间,配合电感的储能和释能过程,实现输出电压的稳定降压,这一原理的理解是后续故障分析的基础,也是维修视频区别于纯文字资料的核心优势——通过动态演示,让抽象的电路原理变得直观易懂。
故障诊断是DC-DC电路维修的关键环节,维修视频通常会按照“先外后内、先易后难”的原则展开,视频会指导维修者检查输入电源是否正常,包括输入电压值、滤波电容是否鼓包或漏液,以及保险丝是否熔断,若输入正常,则进一步排查输出端,测量输出电压是否稳定、纹波是否过大,并检查负载是否存在短路或过载情况,通过万用表、示波器等工具的使用演示,视频会详细说明测量点的选择和正常参数范围,例如PWM控制芯片的供电电压、驱动波形的幅值和频率、电感两端的电压波形等,对于常见故障现象,如输出电压偏低,视频会分析可能的原因:控制芯片故障导致PWM输出异常、续流二极管击穿、功率开关管损坏、或反馈回路(如光耦、误差放大器)出现问题,并结合电路图逐步定位故障点。
元件级维修是视频的核心内容,尤其是针对功率开关管、控制芯片、电解电容等易损元件的检测与更换,视频会展示如何使用万用表的二极管档检测MOSFET的体二极管是否正常,用示波器观察驱动波形是否存在交越失真,以及如何代换不同型号的控制芯片(需注意引脚功能和封装兼容性),在维修一台服务器电源的DC-DC模块时,视频可能演示发现输出电压纹波过大,通过示波器检测到滤波电容ESR值异常,最终更换同规格电解电容后故障排除,视频还会强调安全操作规范,如维修前先对高压电容放电、使用隔离变压器防止触电、焊接时注意静电防护等,这些都是维修过程中不可忽视的重要细节。
为了帮助维修者更系统地掌握DC-DC电路维修方法,以下通过表格总结常见故障现象、可能原因及对应的维修步骤:

| 故障现象 | 可能原因 | 维修步骤 |
|---|---|---|
| 输出电压为0V | 输入保险丝熔断、功率开关管击穿 | 检查输入保险阻值;2. 断开负载测量输出电压;3. 检测开关管D-S极是否短路 |
| 输出电压偏低 | 反馈回路开路、滤波电容失效 | 测量反馈电压(如TL431参考端);2. 检测输出电容容值及ESR;3. 检查误差放大器 |
| 输出电压纹波大 | 续流二极管性能不良、电感饱和 | 用示波器测量纹波幅值;2. 检测二极管正向压降;3. 更换饱和电流更大的电感 |
| 电路无法启动 | 控制芯片供电异常、使能信号失效 | 测量芯片VCC电压;2. 检查EN脚是否为高电平;3. 检查启动电阻是否开路 |
DC-DC电路维修视频的价值不仅在于故障案例的演示,更在于其传递的维修思路和方法,通过反复观看视频,维修者可以学习如何根据电路原理推断故障范围,如何通过波形分析定位元件级问题,以及如何选择合适的代换元件,对于初学者而言,视频中的细节演示(如元件拆焊技巧、仪器探头连接方法)能够快速弥补实践经验的不足;对于资深维修人员,则可以通过对比不同案例中的故障特点,积累更丰富的维修经验,需要注意的是,维修视频应结合具体电路图和技术手册进行学习,避免盲目照搬,同时要注重安全操作,确保维修过程的人身和设备安全。
相关问答FAQs
Q1:DC-DC电路维修时,如何判断功率开关管是否损坏?
A1:判断功率开关管(如MOSFET)是否损坏,可使用万用表二极管档进行检测:1. 将开关管从电路板上拆下(避免其他元件影响测量);2. 测量D-S极,正常情况下体二极管应具有单向导电性(正向压降约0.5-0.7V,反向电阻无穷大);3. 测量G-S极,正常时应为开路状态(电阻无穷大);若D-S极短路、G-S极阻值异常或体二极管失去单向导电性,则说明开关管已损坏,需更换同型号元件。
Q2:维修DC-DC电路时,输出电压纹波过大应该如何处理?
A2:输出电压纹波过大通常与滤波电路或功率开关管工作异常有关,处理步骤如下:1. 检查输出滤波电容是否失效(用万用表电容档测量容值,或用示波器检测ESR值,若容值下降超过20%或ESR过大需更换);2. 检查续流二极管是否反向漏电或正向压降过大(可用二极管档测量,异常时更换同型号二极管);3. 检测电感是否饱和(用示波器观察电感两端波形,若出现明显削顶现象需更换饱和电流更大的电感);4. 检查PWM驱动波形是否正常(如存在交越失真,需检查驱动电路元件)。
