工业屏320250维修是一项需要结合电子技术、显示原理和故障分析能力的综合性工作，这类屏幕常用于工业设备、仪器仪表等场景，其稳定性对设备运行至关重要，维修时需遵循系统化的排查流程，从外观检查到电路测量，逐步定位故障点，并结合专业工具进行修复，以下将详细拆解维修流程、常见故障类型及解决方法,并提供实用的操作建议。
维修前的准备工作与安全规范
在接触工业屏320250之前，必须做好充分准备，避免因操作不当导致二次损坏，准备基础工具：万用表（用于电压、电阻、通断测量）、示波器（检测信号波形）、电烙铁（焊接元件，建议选用恒温烙铁，温度控制在350℃左右）、吸锡器（拆卸元件）、螺丝刀套装（含十字、一字及内六角，用于拆外壳）、放大镜（观察焊点和元件引脚）及导线（短接或跳线使用），需确认设备断电，并等待内部电容完全放电（可短接大电容引脚，操作时需佩戴绝缘手套），避免触电或元件击穿，记录屏幕初始状态：如故障现象（黑屏、花屏、亮度异常等）、是否有异响或烧焦气味,这些信息有助于快速缩小故障范围。
故障排查与维修步骤
外观检查与初步判断

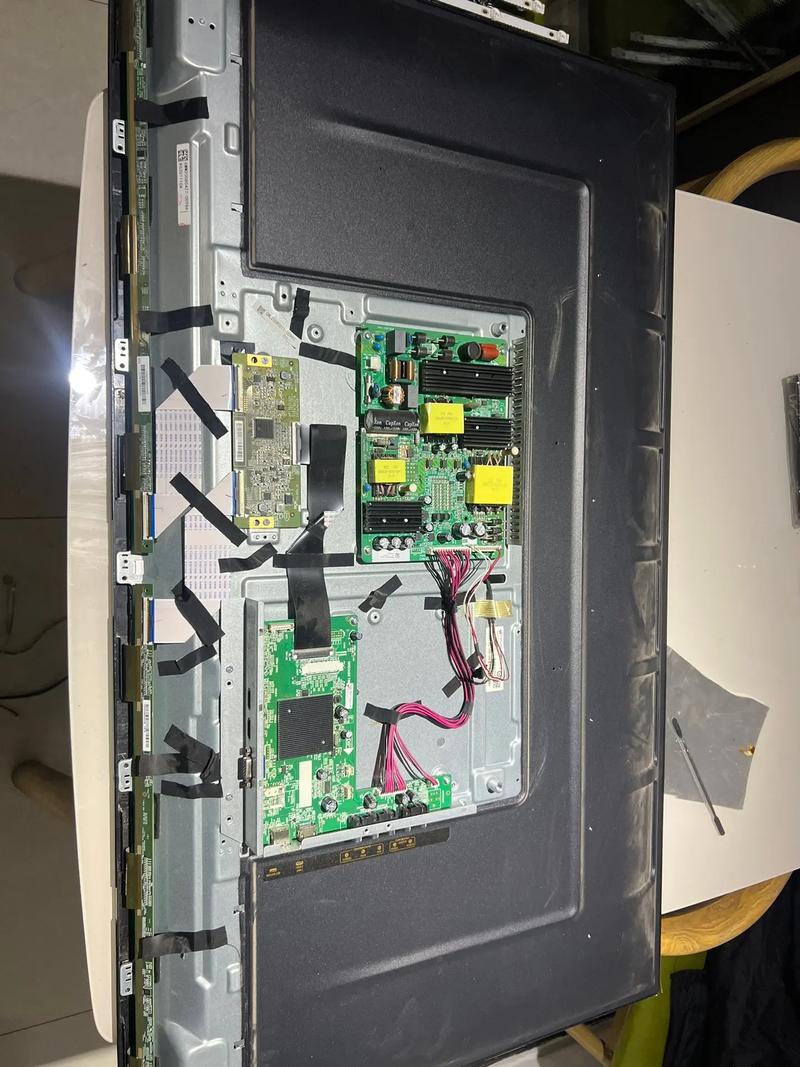

首先检查屏幕外壳是否有破损、变形或进水痕迹，进水可能导致电路板腐蚀或短路，需用酒精清洗并烘干，接着观察屏幕表面是否有划伤或压痕，若为触摸屏一体机，还需检查触摸玻璃是否碎裂，然后拆开外壳（通常通过背部螺丝固定，注意隐藏螺丝可能在标签或脚垫下），检查内部连接线是否松动、脱落，常见于排线（如LVDS排线、触摸屏排线）与驱动板或屏幕模组的接口，重新插拔并固定即可解决部分接触不良问题，查看电路板是否有烧焦元件、鼓包电容或虚焊点，电容鼓包是常见故障,可通过外观直接识别。
电源电路检测
电源电路是屏幕工作的基础，故障率较高，使用万用表测量电源输入端（通常为DC 12V或24V）电压是否正常，若无电压，检查外部电源适配器或设备供电回路；若电压异常，需检查电源板上的保险丝是否熔断（保险丝熔断可能是后级短路导致，需进一步排查短路点），接着测量电源输出端（如5V、3.3V）电压是否稳定，若某路电压无输出或偏低，可能是对应稳压芯片（如LM2596、AMS1117）损坏或滤波电容失效，滤波电容失效会导致电压纹波过大，引发屏幕闪烁或花屏，可用万用表电容档测量容值，或替换同规格电容（如16V 1000μF）。
驱动板与信号检测

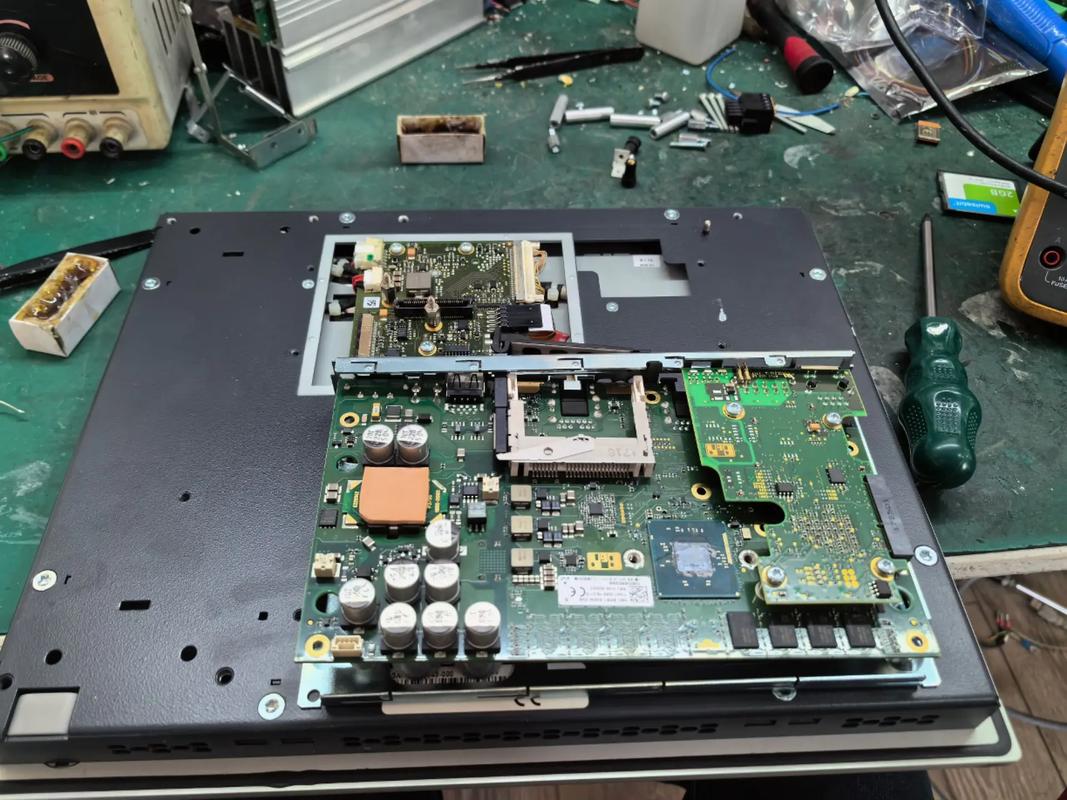

驱动板（也称主板）负责处理图像信号并驱动屏幕显示，若电源正常但屏幕无显示，需检查驱动板是否工作正常：观察驱动板上的指示灯是否亮起（部分驱动板有电源指示灯），若不亮，可能是驱动板供电异常或芯片损坏，接着测量驱动板与屏幕模组之间的连接线（如LVDS排线）是否通断，LVDS排线有16针、20针等规格，需对应屏幕型号，用万用表逐脚测量通断，排除断线或虚焊，若排线正常，可使用示波器检测LVDS信号输出端（通常为通道数据线、时钟线）是否有波形，若无波形，可能是驱动板主控芯片（如NT68620、SSD1963）损坏，需更换驱动板；若波形异常,可能是信号干扰或屏幕模组损坏。
屏幕模组检测
屏幕模组（包括液晶面板、驱动IC、背光模组）是核心部件，故障维修难度较大，需谨慎判断，若屏幕出现黑屏但背光亮，可能是液晶面板损坏或驱动IC虚焊；若背光不亮，需检查背光电路，背光电路故障可分为两类：一是背光供电异常，测量背光驱动电压（通常为12V-24V），若无电压，检查背光控制信号（如EN、PWM信号）是否正常，可通过示波器检测PWM信号波形（频率一般为1-2kHz）；二是背光灯珠损坏，用万用表二极管档测量灯珠两端是否导通，若灯珠开路，需更换同型号灯珠（注意灯珠排列方式，避免反接），若屏幕出现花屏、条纹或显示异常，可能是液晶面板损坏或驱动IC供电异常，可尝试重新插拔排线或加热驱动IC焊点（用热风枪低温档加热，避免过热损坏）。
触摸功能检测（适用于触摸屏）
若屏幕为触摸屏一体机，还需检测触摸功能，触摸屏通常为电阻屏或电容屏，电阻屏通过测量四线电阻判断是否损坏，电容屏则需通过I2C信号检测，触摸功能失效时，首先检查触摸排线是否松动，测量触摸控制器（如GT911、XPT2046）供电电压（通常为3.3V），若无电压，检查对应供电电路；若电压正常，用示波器检测I2C信号线（SCL、SDA）是否有波形，若无波形，可能是触摸控制器损坏或程序异常,需更换控制器或重新刷写程序。
常见故障类型与解决方案总结
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 完全黑屏，无背光 | 电源供电异常、保险丝熔断、背光灯珠损坏 | 检查电源输入、更换保险丝、测量背光电压、更换损坏灯珠 |
| 黑屏但背光亮 | 液晶面板损坏、驱动IC虚焊、排线接触不良 | 重新插拔排线、加热驱动IC焊点、更换液晶面板或驱动板 |
| 花屏、条纹、显示错乱 | 驱动板故障、信号干扰、液晶面板老化 | 检测LVDS信号波形、屏蔽干扰源、更换驱动板或液晶面板 |
| 触摸失效 | 触摸排线松动、控制器损坏、供电异常 | 重新插拔排线、测量控制器供电、更换触摸控制器或刷写程序 |
| 屏幕闪烁 | 电源纹波过大、驱动板元件虚焊 | 更换滤波电容、补焊驱动板虚焊点 |
维修注意事项
- 元件代换原则：更换元件时需确保参数一致，如电容耐压值、容值，电阻阻值，芯片型号（可通过丝印码查询），避免因参数不匹配引发新故障。
- 防静电措施：维修时需佩戴防静电手环，避免静电击穿CMOS芯片或液晶面板。
- 焊接技巧：焊接元件时速度要快，避免长时间加热导致铜箔脱落或元件损坏，焊接后需用酒精清洗助焊剂。
- 测试验证：修复后需长时间测试（至少2小时），观察是否出现故障复现,确保维修质量。
相关问答FAQs
Q1：工业屏320250出现黑屏但背光亮，如何判断是液晶面板损坏还是驱动板故障？
A：可先通过替换法判断：将故障屏幕的驱动板与同型号正常屏幕连接，若正常屏幕显示正常，说明原液晶面板损坏；若仍黑屏，则可能是驱动板故障，若无替换条件，可测量驱动板LVDS输出信号，若有正常波形，则液晶面板损坏可能性大；若无波形,则重点检查驱动板主控芯片或供电电路。
Q2：维修时发现驱动板上的某个电容鼓包，直接更换后是否就能解决问题？
A：不一定，电容鼓包通常是后级电路短路或过压导致的，更换电容前需先检查导致电容损坏的原因，如测量对应稳压芯片输出是否短路、滤波负载是否异常，若仅更换电容而不排除故障根源，新电容可能再次鼓包,导致维修失败。
