MEMS温度补偿技术是解决微机电系统（MEMS）器件在温度变化环境下性能漂移的关键手段，MEMS器件因其微型化、集成化和低功耗特性，广泛应用于惯性导航、压力传感、汽车电子、医疗设备等领域，但其核心敏感结构（如悬臂梁、质量块、薄膜等）和信号处理电路均易受温度影响，导致输出信号产生误差，严重制约了测量精度和可靠性，温度补偿技术通过硬件设计优化、算法模型建立或软硬件协同方式，对温度引起的误差进行实时修正，确保MEMS器件在全温域（-40℃至125℃甚至更宽）内保持稳定性能。
温度对MEMS器件的影响机理
温度变化通过多种物理效应影响MEMS器件性能,具体表现为：
- 材料热膨胀：MEMS结构多由硅、 polysilicon 等材料制成，其热膨胀系数（CTE）差异会导致敏感结构形变，例如压力传感器的膜片因温度变化产生应力，改变电容输出值。
- 弹性模量变化：材料的弹性模量随温度升高而降低，导致悬臂梁或弹簧的刚度变化，进而影响谐振频率或力敏特性，如加速度计的灵敏度漂移可达0.1%~1%/℃。
- 热应力效应：器件不同材料层之间的CTE失配，在温度循环中产生内应力，引起零点偏移（Zero-Shift），例如陀螺仪的零位输出随温度变化可达数十度/秒。
- 电路参数漂移：信号处理电路中的电阻、电容、晶体管等元器件参数受温度影响，如运算放大器的失调电压、电阻的温度系数（TCR）会导致信号调理误差。
- 阻尼系数变化：气体或液体阻尼介质在温度变化下粘度改变，影响MEMS动态响应特性，如谐振式传感器的品质因数（Q值）波动。
MEMS温度补偿技术分类与实现方法
温度补偿技术根据补偿层级可分为器件级、电路级和系统级，具体实现方式包括硬件补偿、软件补偿及混合补偿。
（一）硬件补偿技术
硬件补偿通过在MEMS芯片或封装中集成温度敏感元件和补偿电路,实现实时误差修正。
- 集成温度传感器：在MEMS芯片上集成PN结、电阻温度检测器（RTD）或热电堆，直接感知器件工作温度，博世BMI088加速度计内置温度传感器，采样精度可达±1℃，为后续补偿提供输入数据。
- 无源补偿网络：利用具有负温度系数（NTC）或正温度系数（PTC）的电阻、电容构成补偿网络，抵消主传感器的温度漂移，在惠斯通电桥中串联NTC电阻，可补偿桥臂电阻的温度变化，但补偿精度受限于元件匹配性。

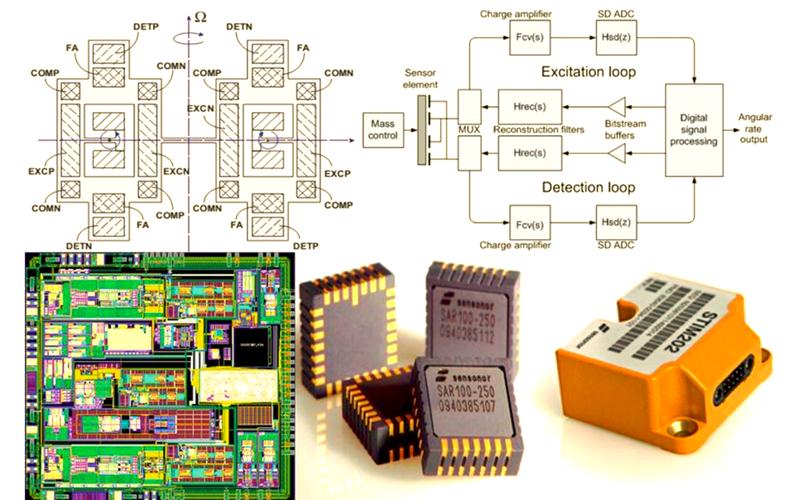

- 主动补偿结构：设计与主传感器互补的MEMS结构，通过热力耦合产生反向信号，如ADI公司的ADXL353加速度计采用双质量块差分设计，热应力引起的形变相互抵消，降低零点温度漂移至±0.1mg/℃。
（二）软件补偿技术
软件补偿通过建立温度-误差模型，在数字信号处理器（DSP）或嵌入式系统中实现算法修正，具有灵活性和高精度优势。
- 查表法（LUT）：通过实验标定获取MEMS器件在不同温度点下的输出误差，生成温度-误差对照表，实时查表修正，优点是响应速度快，缺点是需要大量存储空间且无法覆盖所有温度点，需插值处理（如线性插值、拉格朗日插值）。 表：查表法标定数据示例 | 温度(℃) | 零点偏移(mg) | 灵敏度漂移(%) | |----------|--------------|----------------| | -40 | -12.5 | -0.8 | | 25 | 0 | 0 | | 85 | +10.2 | +0.6 |
- 多项式拟合模型：采用最小二乘法拟合温度与误差的非线性关系，常用二阶或三阶多项式：
( \Delta Output = a_0 + a_1 \cdot T + a_2 \cdot T^2 )
( T )为温度，( a_0, a_1, a_2 )为标定系数，该方法适用于复杂非线性补偿，如ST的LIS3DH加速度计通过二阶多项式将温度误差从±5%降至±0.5%。 - 神经网络与机器学习：利用BP神经网络、支持向量机（SVM）等算法，通过大量训练数据学习温度与误差的映射关系，实现高精度自适应补偿，卡尔曼滤波器结合温度模型，可动态补偿陀螺仪的零点漂移，补偿后精度提升一个数量级。
- 传感器融合算法：结合多传感器数据（如MEMS加速度计与磁力计），通过扩展卡尔曼滤波（EKF）或粒子滤波（PF）融合温度信息，抑制单一传感器的温度漂移，广泛应用于惯性导航系统（INS）。
（三）混合补偿技术
混合补偿结合硬件与软件优势,
- 硬件预处理+软件精补：通过无源网络进行初步补偿，降低误差范围，再采用多项式模型进行二次修正，兼顾实时性与精度。
- 数字温度传感器+嵌入式算法：如TI的MEMS传感器模块集成ADC和温度传感器，通过I2C接口输出温度数据，主机端运行补偿算法，实现灵活的系统级优化。
温度补偿技术的挑战与发展趋势
- 微型化与集成化：将温度传感器、补偿电路与MEMS敏感结构单片集成，减少封装寄生效应，如台积电的CMOS-MEMS工艺可实现传感器与补偿电路的共集成。
- 宽温域适应性：极端环境（如汽车发动机舱-40℃~150℃）对补偿算法的鲁棒性提出更高要求，需开发分段拟合或自适应模型。
- 自校准与智能化：引入在线自校准机制，通过周期性标定或参考源更新补偿系数，解决长期漂移问题，基于忆阻器的非易失性存储器可实时存储标定参数。
- 低功耗设计：对于物联网（IoT）等电池供电设备，需优化补偿算法计算复杂度，如采用查表法替代高阶多项式，降低DSP负载。
相关问答FAQs
Q1：MEMS温度补偿技术中，查表法与多项式拟合法的适用场景有何不同？
A1：查表法适用于温度-误差关系线性度较好或温度点离散的场景，如消费类电子（手机、可穿戴设备），其优点是计算量小、响应快，但存储需求高且插值可能引入误差，多项式拟合法则适用于非线性显著或温域宽的工业级/汽车级应用（如压力传感器、陀螺仪），通过高阶项（如二阶、三阶）精确描述曲线，但需标定更多系数且计算复杂度较高，实际应用中，常根据精度、成本和资源限制选择或结合两者。
Q2：如何评估MEMS温度补偿技术的有效性？
A2：评估补偿效果需通过全温域实验测试，主要指标包括：
（1）零点稳定性：补偿后零点输出随温度变化的波动范围，单位为mg（加速度计）或°/s（陀螺仪）；
（2）灵敏度一致性：不同温度下灵敏度与标称值的偏差，通常以百分比表示（如±0.1%）；
（3）总误差带：综合考虑零点漂移、非线性、重复性后的综合误差，如通过蒙特卡洛分析统计全温域输出分布，未补偿的加速度计零点漂移可能达±50mg，经补偿后降至±2mg以内，则认为补偿有效，长期稳定性测试（如1000小时高温老化）可验证补偿算法的耐久性。
