图解接地技术是电气工程和电子工程领域中一项至关重要的实践,它涉及通过接地系统将电气设备或系统与大地连接，以确保人身安全、设备正常运行和电磁兼容性，接地技术的核心目标是控制电位差、泄放故障电流、抑制电磁干扰，并为系统提供稳定的参考电位，以下从基本原理、接地类型、实施要点及常见问题等方面进行详细阐述。
接地技术的基本原理

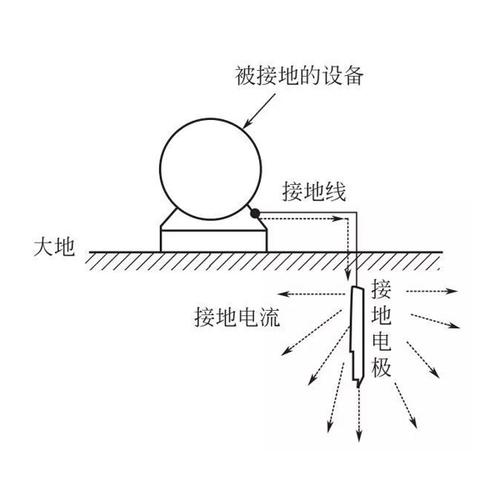

接地技术基于电学中的“等电位”概念，即通过低阻抗路径将设备外壳、线路或系统与大地相连，使各点电位接近大地电位（通常定义为0V），当系统发生绝缘损坏或雷击时，故障电流可通过接地路径迅速泄放入大地，避免设备外壳带电对人身造成伤害；接地系统还能为高频干扰电流提供泄放通道，减少电磁噪声对敏感设备的干扰，接地电阻是衡量接地效果的关键指标，其值越小越好，一般要求≤4Ω（特殊系统如通信基站可能要求≤1Ω），具体需根据应用场景和规范确定。
接地类型及适用场景
根据功能和应用场景,接地可分为多种类型，常见分类如下表所示：
| 接地类型 | 功能描述 | 适用场景 |
|---|---|---|
| 保护接地 | 将设备外壳与大地连接，防止漏电导致外壳带电，保障人身安全。 | 电气设备外壳、电机、家用电器等金属外壳接地。 |

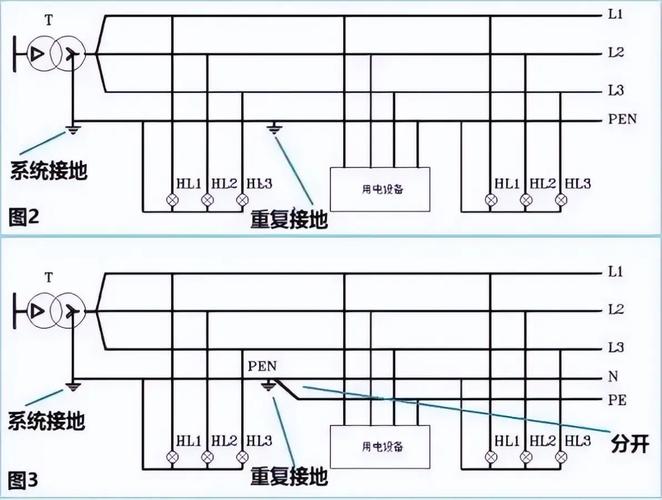

| 工作接地 | 为系统提供稳定的参考电位，确保信号传输准确，减少漂移。 | 电子设备的信号地、电源系统中性点接地（如TN-S系统）。 |
| 防雷接地 | 将雷电流泄放入大地，保护建筑物和设备免受雷击损害。 | 高层建筑、通信塔、变电站的避雷针、接地网设计。 |

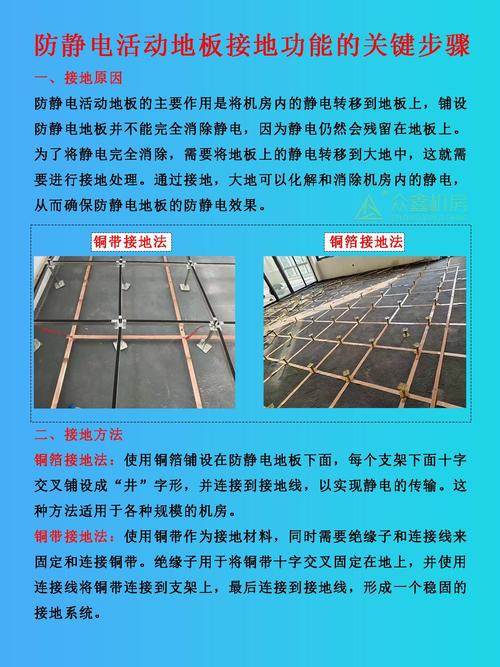

| 防静电接地 | 导走设备或人体积累的静电荷，避免静电放电引发火灾或设备损坏。 | 化工车间、电子生产车间、加油站等易燃易爆环境。 |
| 屏蔽接地 | 将屏蔽层接地，抑制电磁干扰（EMI）和射频干扰（RFI），提高信号传输质量。 | 通信电缆屏蔽层、精密仪器外壳、屏蔽室接地。 |
接地系统的实施要点
-
接地材料选择：接地体通常采用镀锌钢、铜材或铜包钢，其中铜材导电性好、耐腐蚀性强，但成本较高；镀锌钢性价比高，适用于一般土壤环境，接地线应选用多股铜绞线，截面积需满足载流量和机械强度要求（如保护接地线≥4mm²）。
-
接地电阻控制：降低接地电阻的方法包括增加接地体数量（如接地网）、使用降阻剂、深埋接地极或利用自然接地体（如金属管道、建筑物基础），在土壤电阻率高的地区，可采用离子接地极或化学处理改善土壤导电性。
（图片来源网络，侵删） -
接地系统布局：接地系统应采用“一点接地”原则，避免形成接地环路，减少电磁干扰，对于高频设备，可采用“多点接地”以降低阻抗，接地网的设计需确保覆盖范围均匀，接地体间距一般为自身长度的1-2倍，以减少屏蔽效应。
-
等电位连接：将建筑物内的金属物体（如水管、暖气管、金属结构）通过接地干线连接，形成等电位体，避免因电位差产生电火花，特别在浴室、医院等场所，等电位连接是强制安全要求。
-
接地测试与维护：接地系统建成后需定期测试接地电阻（每年至少一次），使用接地电阻测试仪（如兆欧表、接地电阻表）进行测量，同时检查接地体腐蚀情况、连接点松动等问题，确保接地系统长期有效。
常见问题及解决方案
在实际应用中,接地技术可能面临以下问题：
- 接地电阻过高：原因可能是土壤干燥、接地体数量不足或连接不良，解决方案包括增加接地极、使用降阻剂或更换接地材料。
- 电磁干扰严重：通常由接地环路或屏蔽层未正确接地引起，需优化接地路径，确保屏蔽层单端接地或采用屏蔽双绞线。
- 设备频繁损坏：可能因接地电位差或雷击感应过电压导致，需加装浪涌保护器（SPD）并完善接地网设计。
相关问答FAQs
Q1: 为什么电子设备中的“数字地”和“模拟地”需要分开接地？
A: 数字电路工作时会产生高频开关噪声，而模拟电路对噪声敏感，若数字地与模拟地直接相连，数字噪声会通过公共阻抗耦合到模拟电路，导致信号失真，通常采用“单点接地”方式，将数字地与模拟地通过磁珠或0Ω电阻连接，再汇总到系统地，既隔离噪声又保证电位参考一致。
Q2: 家用电器接地线必须接吗？如果插座没有接地孔怎么办？
A: 家用电器（尤其是冰箱、洗衣机等金属外壳设备）的接地线是强制安全要求，可防止漏电触电，若插座没有接地孔（如老旧房屋），应立即更换为带接地孔的三孔插座并重新布线，临时解决方案是使用漏电保护器（RCD），但长期仍需规范接地，切勿将接地线连接到燃气管道或暖气管，存在安全隐患。
