长虹等离子电视维修手册是技术人员进行故障诊断与维修的重要参考资料，其内容涵盖了产品结构、工作原理、常见故障分析、维修流程及注意事项等多个方面，旨在帮助维修人员快速定位问题并高效解决问题,以下从维修手册的核心内容展开详细说明。

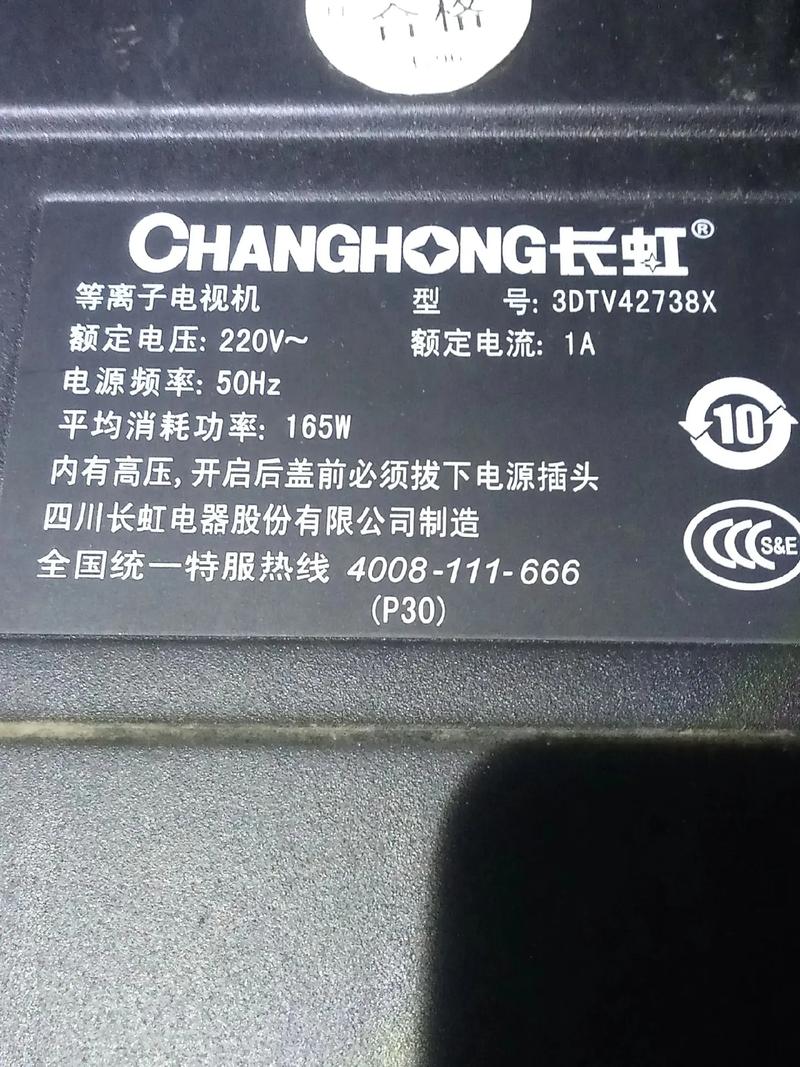

等离子电视基本结构与工作原理
长虹等离子电视主要由显示面板、驱动板电源板、主板、信号处理板、伴音功放板及外壳等部分组成，显示面板是核心部件，由数百万个等离子单元构成，每个单元包含惰性气体（如氖、氙）和电极，通过施加电压使气体放电产生紫外线，激发红、绿、蓝荧光粉发光，从而形成图像，驱动板负责控制每个单元的点火时序和电压，电源板则为整机提供稳定的直流电压，主板则处理外部输入的视频信号,并将其转换为驱动面板所需的控制信号。
维修前的准备工作

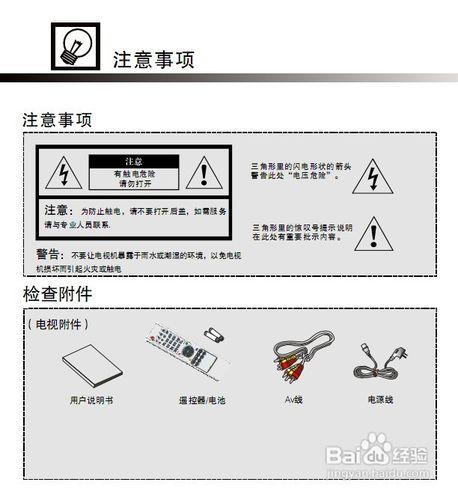

- 安全防护：等离子电视内部存在高压部件，维修前必须先拔掉电源线，等待10-15分钟让高压电容充分放电，避免触电风险，同时需佩戴防静电手环,防止静电损坏敏感电子元件。
- 工具准备：常用工具包括万用表（电压档、电阻档、电容档）、示波器、螺丝刀套装、电烙铁、吸锡器、隔离变压器等，特殊工具如等离子面板专用测试仪、驱动板编程器等也可能需要根据故障类型准备。
- 资料查阅：根据电视型号查阅对应图纸，包括电路原理图、元件位置图、排线定义图等,确保维修过程中准确定位元件和测试点。
常见故障分析与维修流程
电源故障
故障现象：电视无法开机，指示灯不亮，或开机后瞬间黑屏。 可能原因：保险丝熔断、电源模块损坏（如PFC电路、PWM控制器故障）、高压包异常等。 维修流程：
- 使用万用表测量电源板输入端交流电压是否正常（220V±10%）,若无电压则检查电源线和插座。
- 测量保险丝是否熔断，若熔断需检查整流桥、滤波电容、开关管等元件是否存在短路。
- 若保险丝完好，测量电源板输出电压（如+12V、+5V、+24V等），若某路电压无输出或异常，则对应电源模块（如IC801、变压器T801等）可能损坏,需更换同型号元件。
显示异常故障
故障现象：屏幕出现横线/竖线、雪花点、局部黑斑或图像闪烁。 可能原因：驱动板故障、排线接触不良、显示面板老化、逻辑板信号异常等。 维修流程：
- 检查排线是否松动或氧化,重新插拔或用酒精棉片清洁排线接口。
- 使用示波器测量驱动板输出至面板的行场同步信号和数据信号是否正常，若信号异常则检查驱动板上的存储器或驱动IC（如SDA5708等）。
- 若信号正常但显示异常，可能是显示面板内部单元损坏，需更换面板或尝试使用“修复仪”对坏点进行修复（仅适用于轻微老化）。
伴音故障
故障现象：无声音、声音小、声音失真或杂音。 可能原因：伴音功放板故障、音频接口接触不良、扬声器损坏等。 维修流程：
- 检查音频输入线是否正常,切换不同信号源判断是否为信号源问题。
- 测量伴音功放板供电电压（如+12V、+18V），若电压正常则检查功放IC（如TDA7492等）及其外围元件（如耦合电容、偏置电阻）。
- 若功放IC无输出，则可能IC损坏，需更换；若扬声器两端无电压,则检查静音控制电路是否异常。
其他常见故障及处理方法
| 故障现象 | 可能原因 | 维修方法 |
|---|---|---|
| 遥控失灵 | 遥控器电池耗尽、红外接收头损坏 | 更换电池或测量接收头输出信号（正常为0.5V-5V脉冲） |
| 自动关机 | 过热保护、负载短路 | 检查散热风扇是否运转，测量电源输出电流是否过大 |
| 菜单按键失灵 | 按键板损坏、CPU接口虚焊 | 更换按键板或重新焊接CPU与按键板连接排线 |

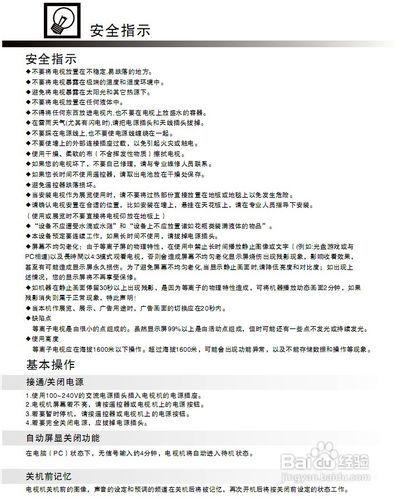

维修注意事项
- 元件代换原则：更换元件时需确保型号、参数一致，特别是电源模块、驱动IC等关键元件,代用元件需经过性能测试。
- 防静电措施：等离子面板和驱动板对静电敏感，维修时需保持工作台接地,避免用手直接触摸元件引脚。
- 调试与校准：维修后需对电视进行白平衡、色彩、亮度等参数校准，可通过工厂菜单进行调整（不同型号进入方式不同，通常为“音量减+频道键”组合）。
- 安全警示：禁止在未放电的情况下触摸高压部件，更换电源板后需检查绝缘性能,避免短路引发火灾。
相关问答FAQs
问题1：等离子电视屏幕出现“黑屏但指示灯亮”的故障，如何排查？
解答：此类故障通常为驱动板或面板问题，首先检查驱动板至面板的排线是否松动，重新插排线后若故障依旧，可测量驱动板输出的VGL、VGH等驱动电压是否正常（参考图纸标注电压值），若驱动电压异常，则检查驱动板上的电源管理IC和升压电路；若驱动电压正常但屏幕无光，可能是显示面板内部损坏,需联系厂家或更换面板。
问题2：等离子电视使用一段时间后出现图像闪烁，但伴音正常，可能是什么原因？
解答：图像闪烁而伴音正常，说明电源和信号处理部分基本正常，故障可能集中在驱动板或显示面板，首先检查驱动板的散热情况，若驱动IC过热可能导致工作不稳定，可更换散热硅脂或增加散热片，其次检查驱动板上的电容是否鼓包或失效（尤其是滤波电容），用万用表测量容值是否偏离标称值，若以上正常，可能是面板驱动时序异常,需尝试升级驱动板固件或更换驱动板。
