28纳米CMOS技术作为半导体制造工艺的关键节点，在集成电路发展史上具有重要地位，这一技术节点在22纳米和16纳米工艺成熟之前，曾是全球芯片制造的主流选择，广泛应用于消费电子、通信设备、汽车电子等多个领域，其技术特点、应用场景及产业影响值得深入探讨。
从技术特性来看，28纳米CMOS工艺在性能、功耗和成本之间实现了较好的平衡，与更先进的工艺节点相比，28纳米技术虽然晶体管密度较低，但成熟的工艺使其良品率更高，制造成本相对可控，在晶体管结构方面，28纳米工艺普遍采用平面晶体管（Planar FET）设计，尚未引入FinFET（鳍式场效应晶体管）等三维结构，这使得其在漏电流控制上不如后续工艺节点，但通过优化栅极材料和源漏极掺杂，仍能满足中高端应用的需求，在制造工艺上，28纳米技术需要19-25层光刻掩膜版，采用193nm浸没式光刻（Immersion Lithography）结合多重曝光技术（如双重曝光或四重曝光）来实现关键尺寸的图形化,这一方案在成本和技术难度上介于成熟工艺和先进工艺之间。

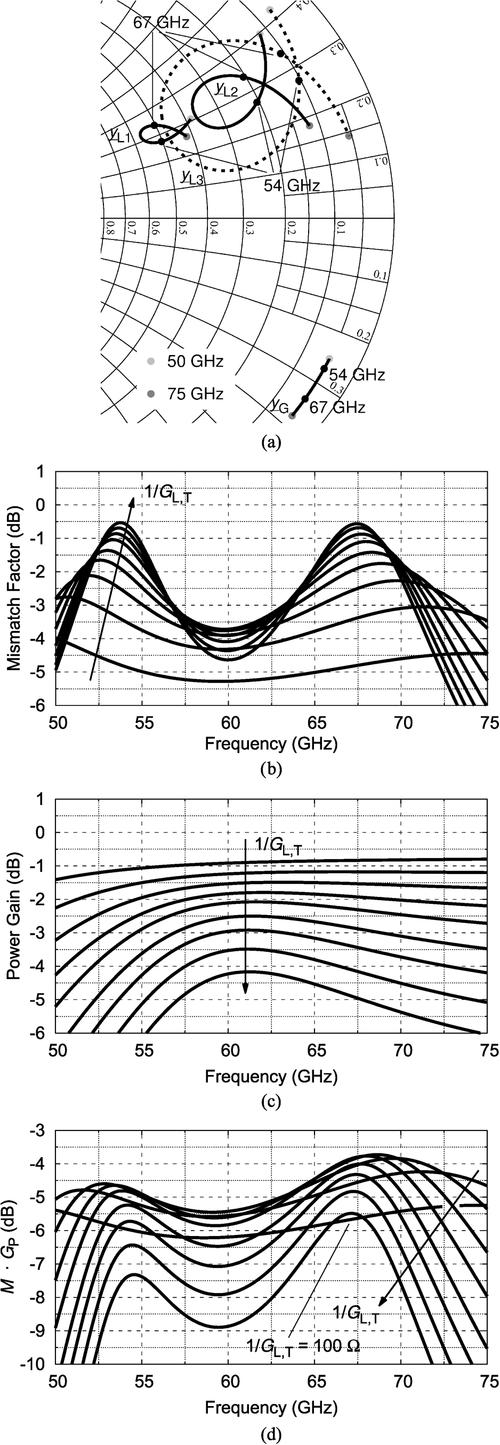

在性能参数方面，28纳米CMOS工艺的典型工作电压约为1.0V-1.2V，逻辑门延迟约为15-20ps，功耗密度约为0.5-1.0W/mm²，与前一代40纳米工艺相比，28纳米技术在相同功耗下性能提升约30%，或在相同性能下功耗降低约40%，这种显著的改进使其成为移动处理器、基带芯片等对功耗敏感的产品的理想选择，以智能手机SoC为例，采用28纳米工艺的芯片能够在有限的功耗预算内提供更强的计算能力,同时延长电池续航时间。
应用领域上，28纳米CMOS技术展现出广泛的适应性，在消费电子领域，智能手机的处理器、基带芯片、电源管理芯片等大量采用28纳米工艺，如高通骁龙800系列、联发科MT6752等芯片均基于此工艺制造，在通信领域，28纳米技术被用于4G基带芯片、网络处理器等设备，支持高速数据传输和复杂协议处理，汽车电子方面，随着智能驾驶和车联网的发展，28纳米工艺的MCU（微控制器）、传感器接口芯片等需求快速增长，其可靠性满足汽车级工作温度（-40℃至125℃）的要求，工业控制、物联网、消费类电子等领域也广泛采用28纳米芯片，如智能电视的画质处理芯片、可穿戴设备的传感器模块等。
从产业链角度看，28纳米CMOS技术的成熟度较高，全球多家晶圆代工厂均可提供量产服务，台积电、格芯、联电、中芯国际等企业均具备28纳米工艺的量产能力，其中台积电在28纳米HKMG（高k金属栅极）工艺上率先实现量产，占据市场领先地位，28纳米工艺的设备供应链相对成熟，光刻机、刻蚀机、薄膜沉积设备等关键设备均有多个供应商选择，降低了制造风险，28纳米工艺的设计工具（如EDA软件）和IP核生态系统完善，芯片设计公司可以快速基于成熟IP开发产品,缩短研发周期。
28纳米CMOS技术也面临一定的局限性，随着摩尔定律逼近物理极限，28纳米工艺在晶体管密度上的提升空间有限，难以满足高端处理器、人工智能芯片等对高集成度的需求，虽然28纳米工艺的成本低于先进工艺，但在先进封装（如2.5D/3D封装）和异构集成技术的推动下，部分应用场景可能被更先进的工艺节点替代，尽管如此，28纳米技术仍将在中低端市场和特定应用领域保持较长的生命周期，特别是在对成本敏感且性能需求适中的领域,其性价比优势难以被完全取代。
以下是28纳米CMOS技术与其他工艺节点的关键参数对比表：
| 参数 | 28纳米CMOS | 16纳米CMOS | 7纳米CMOS |
|---|---|---|---|
| 晶体管结构 | 平面FET | FinFET | FinFET |
| 工作电压 | 0-1.2V | 7-0.9V | 5-0.7V |
| 功耗密度 | 5-1.0W/mm² | 3-0.6W/mm² | 2-0.4W/mm² |
| 逻辑门延迟 | 15-20ps | 10-15ps | 5-8ps |
| 相对40纳米性能提升 | 约30% | 约60% | 约150% |
| 光刻技术 | 193nm浸没式+多重曝光 | 193nm浸没式+多重曝光 | EUV（极紫外光刻） |
| 良品率 | 较高 | 中等 | 较低 |
28纳米CMOS技术仍将通过工艺优化和设计创新持续演进，通过引入高k金属栅极、应变硅等技术进一步提升性能；通过优化制程参数降低功耗；通过设计库和IP核的升级提高芯片集成度，28纳米工艺与先进封装技术的结合，如chiplet（小芯片）设计，可以扩展其应用范围,满足特定场景的需求。
相关问答FAQs：
-
问：28纳米CMOS技术与7纳米技术的主要区别是什么？
答：28纳米与7纳米技术的核心区别在于晶体管结构、制造工艺和性能参数，28纳米采用平面晶体管，而7纳米采用FinFET三维结构，后者通过增加栅极控制面积显著降低漏电流并提升驱动能力，制造工艺上，7纳米需要极紫外光刻（EUV）设备，而28纳米依赖193nm浸没式光刻结合多重曝光，性能方面，7纳米工艺在相同功耗下性能提升约150%，晶体管密度提升约2倍,但制造成本也显著高于28纳米。 -
问：为什么28纳米CMOS技术至今仍在广泛应用？
答：28纳米技术至今广泛应用的原因在于其“性能-功耗-成本”的平衡优势，相比先进工艺，28纳米的制造成本更低，良品率更高，且设计工具和IP生态系统成熟，适合对成本敏感的中高端应用，许多芯片产品（如电源管理芯片、MCU等）不需要先进工艺的高集成度，28纳米的性能已足够满足需求，因此其在消费电子、汽车电子等领域仍保持较强的市场竞争力。
