IGBT（绝缘栅双极晶体管）作为现代电力电子系统的核心器件，其应用与驱动技术直接决定了系统的效率、可靠性和性能，IGBT结合了MOSFET的高速开关特性与双极型晶体管的大电流处理能力，广泛应用于新能源、工业控制、轨道交通、智能家电等领域，而驱动技术作为IGBT与控制电路之间的桥梁，需满足电压电流匹配、隔离保护、动态响应等多重需求,是保障IGBT安全高效运行的关键。
IGBT的核心特性与应用场景

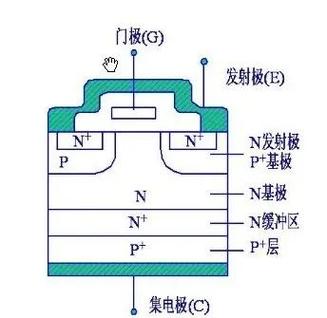

IGBT的本质是三端器件，包含栅极（G）、集电极（C）和发射极（E），通过栅极电压控制集电极与发射极之间的电流导通与关断，其导通压降低（通常为1.5-3V）、开关频率高（可达数百kHz）、电流承载能力强（从几安培到数千安培），这些特性使其成为中高压、大电流场景的理想选择，在应用领域，IGBT可分为三类：
- 新能源领域：光伏逆变器、风电变流器、储能系统中的DC-AC转换，要求IGBT在高功率密度下实现高效电能变换；
- 工业驱动：电机变频器（如电梯、风机、水泵）、电焊机、感应加热设备，需精确控制输出电压电流以实现调速和温控；
- 交通与电力：电动汽车的电机控制器、高铁牵引系统、智能电网中的柔性输电设备（如SVG、STATCOM），对IGBT的动态响应和抗干扰能力提出极高要求。
IGBT驱动技术的核心功能与挑战
IGBT驱动技术需解决三大核心问题：信号隔离、功率放大和保护机制。
- 信号隔离：主电路（高电压）与控制电路（低电压）之间需通过光耦或磁耦实现电气隔离，防止高压损坏控制芯片，同时抑制共模干扰，隔离电压通常需达2500V以上，隔离延迟时间需控制在纳秒级。
- 功率放大：控制电路输出的PWM信号（电压通常为3.3V/5V，电流毫安级）需经驱动电路放大为IGBT栅极所需的驱动电压（+15V导通/-8V关断）和电流（典型值2A-20A），确保IGBT快速开通与关断，减少开关损耗。
- 保护机制：包括过流保护（OCP）、短路保护（SCP）、过温保护和欠压锁定（UVLO），当检测到集电极电流超过阈值时，驱动电路需在微秒内关断IGBT，避免器件因热失控而损坏。
驱动技术还需优化IGBT的开关动态特性：
- 开通特性：通过栅极电阻（RG）控制开通速度，减少di/dt引发的电压振荡和电磁干扰（EMI）；
- 关断特性：负压关断可防止米勒效应导致的误导通，同时降低关断损耗；
- 米勒效应应对：在高dV/dt环境下，栅极-集电极电容（Cgc）可能耦合干扰电压至栅极，需通过优化驱动回路布局或增加栅极电阻抑制。
主流IGBT驱动技术方案
根据应用场景和功率等级，IGBT驱动技术可分为以下几类：
| 驱动方案类型 | 技术特点 | 典型应用场景 |
|---|---|---|

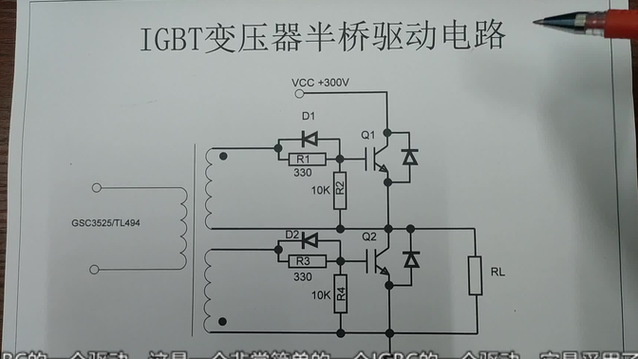

| 分立元件驱动电路 | 由光耦（如6N137）、推挽三极管、稳压管等组成，成本低，设计灵活，但稳定性依赖元件参数匹配 | 小功率变频器、家电（如空调压缩机） |
| 集成驱动芯片 | 如英飞凌的2ED系列、TI的UCC21520，内置隔离、保护、电平转换功能，响应快（<100ns） | 工业电机驱动、新能源逆变器 |
| 智能化驱动模块 | 集成电流采样、温度监测、故障反馈功能，支持数字通信（如SPI） | 高端电动汽车、轨道交通牵引系统 |
| SiC/GaN兼容驱动 | 针对宽禁带半导体的高开关频率（>100kHz）优化，降低驱动损耗和延迟 | 高效电源、光伏微型逆变器 |
驱动电路设计的关键参数
- 栅极电阻（RG）：影响开关速度和损耗，RG越小，开关越快，但EMI和振荡风险增加；RG越大，开关损耗上升，但稳定性提高，需通过实验或仿真（如PSpice）优化取值。
- 驱动电压：正压（+12V至+15V）确保低导通电阻，负压（-5V至-10V）防止关断时误导通，电压波动需控制在±5%以内。
- 去耦电容：在驱动电源靠近IGBT引脚处放置低ESR电容（如陶瓷电容），吸收开关噪声，稳定栅极电压。
- 布局与布线：驱动回路应尽量短而粗，减少寄生电感；功率地与信号地单点接地，避免环路干扰。
未来发展趋势
随着碳化硅（SiC）和氮化镓（GaN）等宽禁带半导体的发展，IGBT驱动技术正向高频化、集成化、智能化演进：
- 高频化：SiC MOSFET的开关频率可达1MHz以上，要求驱动电路具备更低的延迟（<50ns）和更强的抗干扰能力；
- 集成化：驱动芯片与IGBT模块集成（如“IPM”智能功率模块），减少外部元件，提升功率密度；
- 智能化：通过数字算法实现实时动态调节，如根据负载变化自适应调整驱动电压和电阻，优化系统效率。
相关问答FAQs
Q1：IGBT驱动电路中，为什么需要负压关断？
A：负关断电压（通常为-5V至-10V）的主要作用是抑制米勒效应，当IGBT关断时，集电极电压迅速上升，通过栅极-集电容（Cgc）耦合到栅极的正向电压可能导致栅极-发射极结正向偏置，引起误导通，负压可有效拉低栅极电位，确保IGBT可靠关断，同时提高抗噪声能力。
Q2：如何选择IGBT驱动芯片的隔离电压等级？
A：隔离电压等级需根据系统工作电压选择，遵循“隔离电压>2倍系统峰值电压”的原则，在690V工业驱动系统中，隔离电压应选择2500V以上；而在1500V光伏逆变器中，建议采用3500V或更高隔离电压的驱动芯片（如TI的UCC21520），还需考虑隔离方式（光耦或磁耦）和共模瞬变抑制（CMTI）能力，以确保在高dV/dt环境下的稳定性。
