ADSL技术通常使用非对称数字用户线路（Asymmetric Digital Subscriber Line）作为其核心架构，这是一种基于传统电话线（双绞线）的高速数据传输技术，其核心特点在于上行与下行带宽的非对称分配，以满足家庭和中小企业用户对互联网访问的差异化需求，从技术实现层面来看，ADSL通常依赖多个关键技术和组件协同工作,以实现信号的高效传输与抗干扰能力。

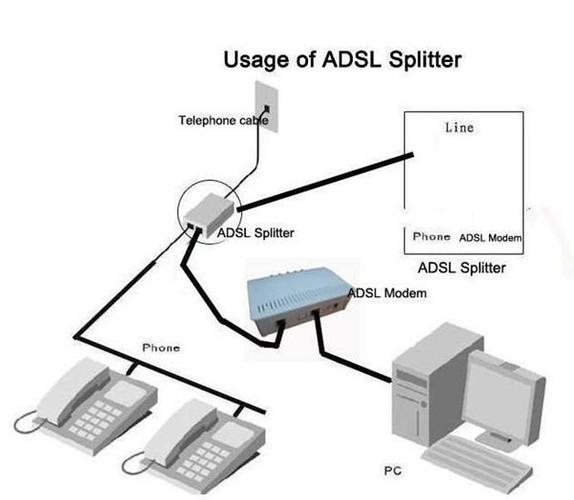

在物理传输介质方面，ADSL技术通常使用现有的普通电话线（铜质双绞线）作为传输媒介，这类线路的频谱范围通常为0-1.1MHz，通过频分复用技术（FDM）将电话语音信号与数据信号分离，具体而言，传统电话语音信号（POTS）占用0-4kHz的低频段，确保不影响传统电话通信；上行数据通道（从用户到网络端）通常使用25-138kHz频段，传输速率可达512kbps至1Mbps；下行数据通道（从网络端到用户）则占用138kHz以上的频段，最高可达8Mbps，这种频谱划分方式使得ADSL能够在不干扰电话通信的同时实现高速数据传输，为了分离不同频段的信号，ADSL通常安装一个微型的分离器（Splitter），该设备在用户端将语音信号与数据信号分离，分别连接至电话机和ADSL调制解调器,在电信机房端则通过类似设备实现信号的分离与汇聚。
调制技术是ADSL实现高速数据传输的核心，ADSL通常采用离散多音调（DMT）调制方式，而非早期的CAP（无载波幅度相位调制）技术，DMT技术将整个可用频段划分为多个子信道（每个子信道带宽为4.3125kHz），并根据每个子信道的信噪比动态分配数据传输速率，对于信噪比较高的子信道，可以分配更多的数据比特，采用高阶调制（如64-QAM、256-QAM）；对于信噪比较低的子信道，则减少数据比特或采用低阶调制（如QPSK、16-QAM），甚至关闭该子信道以避免错误，这种自适应调制机制使得ADSL能够根据线路质量动态调整传输速率，最大化利用现有铜缆资源，相比之下，CAP技术虽然实现简单，但抗干扰能力较弱，无法适应复杂的线路环境,因此逐渐被DMT技术取代。
在数据帧结构与纠错机制方面，ADSL通常采用异步传输模式（ATM）作为数据承载协议，将IP数据包封装成ATM信元（每个信元为53字节，其中48字节为有效数据）进行传输，ATM的固定信元结构便于实现服务质量（QoS）保障，支持实时业务（如VoIP）的优先传输，ADSL系统通常采用前向纠错（FEC）技术（如Reed-Solomon编码）和交织编码（Interleaving）相结合的方式，纠正传输过程中产生的突发错误和随机错误，提高数据传输的可靠性，ADSL还采用循环冗余校验（CRC）机制对数据帧进行错误检测,确保数据的完整性。
在系统架构与设备配置方面，ADSL通常采用点到点的拓扑结构，每个用户端通过一条独立的电话线连接至电信运营商的DSLAM（数字用户线路接入复用设备），DSLAM设备是ADSL系统的核心汇聚设备，通常安装在电信机房，负责将多个ADSL用户的上行数据流进行复用，并通过骨干网连接至互联网服务提供商（ISP）的核心路由器，用户端则需要配置ADSL调制解调器（Modem），该设备负责完成DMT调制解调、ATM信元的封装与解封装以及与分离器的信号分离功能，根据接口类型的不同，ADSL Modem通常分为以太网接口和USB接口两种，前者通过网线连接至计算机或路由器，后者则直接通过USB接口连接至计算机,实现即插即用。
为了更直观地展示ADSL技术的关键组成部分及其功能,以下表格总结了ADSL系统中的核心要素：
| 组成部分 | 功能描述 | 典型位置 |
|---|---|---|
| 分离器（Splitter） | 分离语音信号（0-4kHz）与数据信号（>25kHz），避免相互干扰 | 用户端及电信机房端 |
| ADSL Modem | 完成DMT调制解调、ATM信元封装/解封装，连接用户设备与电话线 | 用户端 |
| DSLAM | 复用多个ADSL用户的上行数据流，连接至骨干网，提供带宽管理与QoS控制 | 电信机房 |
| 铜质双绞线 | 传输语音与数据信号的物理介质，频谱范围0-1.1MHz，传输距离通常为3-5公里 | 用户端至电信机房 |
| ATM协议 | 数据承载协议，将IP数据封装为53字节的信元，支持QoS保障 | 端到端（用户至核心网） |
ADSL技术通常还支持多种工作模式，包括全速模式（最高速率）、交织模式（增强抗干扰能力，但增加延迟）和快速模式（降低延迟，适合实时应用），用户可根据实际需求选择合适的模式，在安全方面，ADSL通常采用基于PPP over Ethernet（PPPoE）的认证机制，用户需要输入用户名和密码才能接入互联网，同时支持128位加密的VPN连接,确保数据传输的安全性。
相关问答FAQs：
Q1: ADSL与传统的拨号上网（Modem）有什么区别？
A1: ADSL与拨号上网的主要区别在于传输方式和速率，拨号上网通过电话线的0-4kHz频段传输数据，最高速率仅为56kbps，且使用时会占用电话线路，无法同时通话；而ADSL利用高频段（25kHz以上）传输数据，下行速率可达8Mbps，上行速率可达1Mbps，且通过分离器实现语音与数据的同时传输，互不干扰，ADSL无需每次拨号连接，开机即可在线,而拨号上网需要手动建立连接。
Q2: ADSL的传输速率受哪些因素影响？
A2: ADSL的传输速率主要受以下因素影响：①线路质量：铜绞线的线径、长度、接头数量以及电磁干扰（如邻近线路的串扰）会直接影响信噪比，进而影响速率；②调制模式：DMT技术自适应选择调制阶数，线路质量差时会自动降低调制阶数，导致速率下降；③运营商带宽限制：运营商可能根据用户套餐限制上下行速率；④设备性能：老旧的ADSL Modem或分离器可能成为速率瓶颈；⑤距离：用户端与电信机房的距离越远，信号衰减越大，速率越低（通常距离超过5公里时速率显著下降）。
