逆变器作为电力转换的核心设备，通常设计为将直流电转换为交流电输出，但若出现“只输出直流”的故障，需从电路原理、故障现象及维修逻辑系统排查，以下从故障原因、诊断步骤、维修方法及注意事项展开详细说明。
故障现象与初步判断
逆变器正常工作时，输出端应为交流电（如220V/50Hz），若用万用表测量输出电压始终为直流（接近输入直流电压值，如48V输入时输出约48V），且无法驱动交流负载（如电机、灯泡等），则可判定为“只输出直流”故障，此类故障通常集中在逆变环节（DC-AC转换模块），需重点检查功率管驱动电路、逆变桥及控制逻辑。
故障原因与排查流程
（一）核心故障模块分析
逆变器输出直流的本质是“逆变环节未工作”，即直流电未通过功率管切换（如IGBT、MOSFET）形成交流脉动电压，结合电路结构,故障原因可分为以下三类：
| 故障类别 | 具体原因 | 关联部件 |
|---|---|---|
| 驱动电路异常 | 驱动供电缺失（如驱动IC电源故障）、驱动信号中断（PWM信号未输出）、驱动元器件损坏（光耦、电阻、电容失效） | 驱动IC（如IR2110、TL494）、光耦（TLP250）、上拉/下拉电阻、滤波电容 |
| 逆变桥故障 | 功率管击穿（短路/开路）、续流二极管损坏、功率管驱动电压不足（未饱和导通） | IGBT模块、MOSFET、续流二极管（如FR107）、栅极电阻 |
| 控制逻辑异常 | PWM控制芯片损坏、反馈电路故障（电压/电流反馈信号丢失）、MCU/程序异常 | PWM芯片（SG3525、EG8010）、电压采样电阻、电流互感器、MCU（如STM32） |
（二）系统化排查步骤
-
安全断电与初步检查
- 断开逆变器与输入电源、负载的连接，确保电容放电（用万用表测量输入端电压是否归零）。

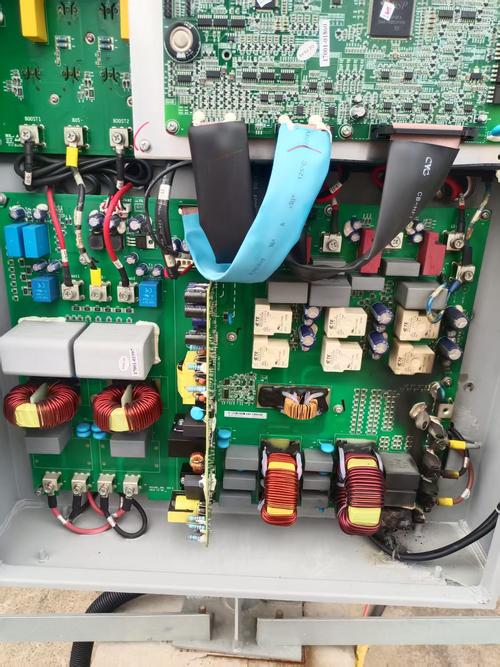

- 目测检查外观：是否有元器件烧焦、爆裂、电容鼓包、PCB板烧蚀痕迹，重点观察逆变桥模块、驱动IC等大功率器件。
-

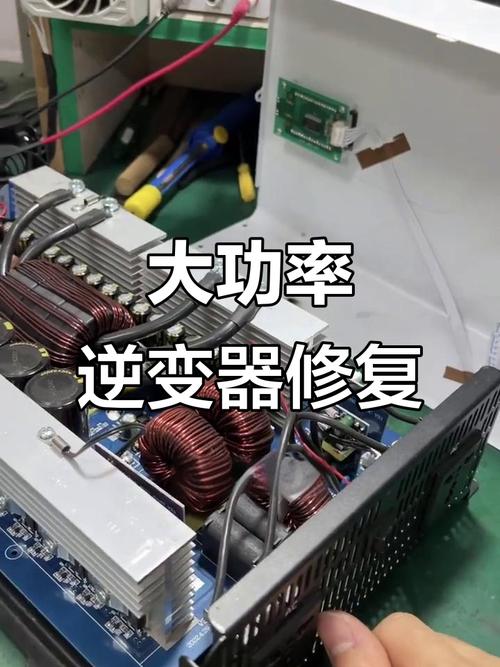

输入与供电电路检测
（图片来源网络，侵删）- 测量输入直流电压是否正常（如12V/24V/48V），若输入电压过低或异常，需先排查输入电路（如保险丝、整流桥）。
- 检查驱动电路供电：驱动IC（如IR2110）需独立供电（ typically 15-20V），测量VCC脚电压是否正常，若无电压，排查供电回路（如线性稳压芯片LM7815、限流电阻）。
-
PWM信号检测（关键步骤）
- 用示波器测量PWM控制芯片（如SG3525）的输出脚（如11、14脚），正常应输出高频互补方波（频率一般为20-50kHz，占空比约50%）。
- 若无PWM信号，检查芯片供电、反馈脚（如电压反馈脚2脚、电流反馈脚1脚）电压是否异常，以及外围振荡电路（RT、CT电阻电容是否损坏）。
- 若PWM信号正常但逆变桥输出仍为直流,则故障在驱动电路或逆变桥本身。
-
驱动电路检测
- 测量驱动IC输出脚（如IR2110的HIN、LIN脚）至功率管栅极的信号：输入PWM信号正常时，输出端应有约10-15V的方波驱动电压。
- 若驱动信号异常，检查光耦是否导通（用万用表测量光耦输入输出侧电阻）、栅极电阻是否开路、滤波电容是否短路。
- 示例：某型号逆变器驱动电路中，光耦TLP250输入侧未通导通，导致PWM信号无法传递至驱动IC,需更换光耦或检查其前级电路。
-
逆变桥检测
- 断开功率管栅极驱动，用万用表二极管档测量IGBT/MOSFET各极间电阻：
- 正常情况下，C-E（集电极-发射极）间正向电阻较大（>10kΩ），反向电阻无穷大；G-E（栅极-发射极）间应有稳压管特性（约0.7V-1.2V）。
- 若C-E间电阻接近0Ω，说明功率管击穿短路；若G-E间电阻为0或无穷大，说明栅极损坏。
- 检查续流二极管：正向导通（约0.5-0.7V），反向截止（无穷大）,若短路会导致逆变桥直通。
- 断开功率管栅极驱动，用万用表二极管档测量IGBT/MOSFET各极间电阻：
-

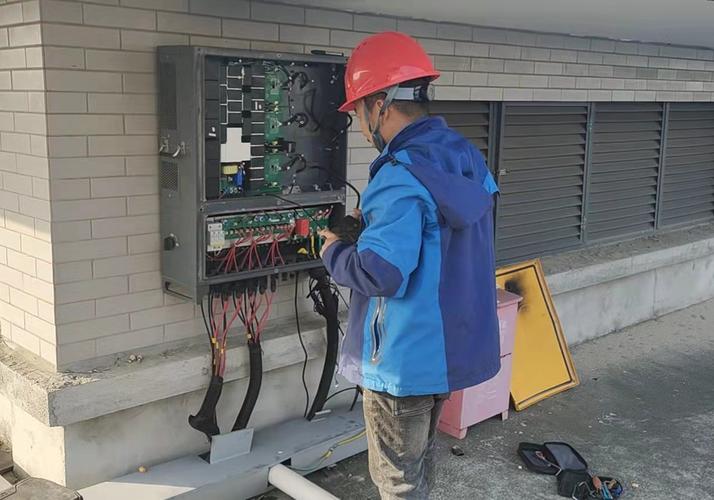

反馈与控制电路检测
（图片来源网络，侵删）- 若PWM芯片有反馈信号（如电压反馈脚），测量反馈电压是否正常（如SG3525的2脚正常电压约2.5V，若过高或过低会导致PWM输出异常）。
- 检查电流采样电路（如霍尔传感器、采样电阻），若反馈信号丢失,PWM芯片可能进入保护状态而停止输出。
维修方法与注意事项
（一）常见维修操作
-
驱动电路维修
- 更换损坏的驱动IC、光耦或电阻电容，注意焊接时电烙铁需接地，避免静电击穿芯片。
- 示例：某逆变器因驱动IC（IR2110）供电电容（10μF/25V）失效导致无驱动电压,更换同规格电容后恢复正常。
-
逆变桥维修
- 功率管击穿时，需同时检查同桥臂的上下管及驱动电路，避免因驱动信号异常导致新管再次损坏。
- 更换IGBT模块时，需确保栅极电阻（ typically 10-100Ω）参数正确,防止驱动电流过大损坏驱动电路。
-
控制电路维修
- PWM芯片损坏时，更换同型号芯片并检查外围电路（如振荡电阻电容是否匹配）。
- 若MCU程序异常（如死机、程序跑飞）,可尝试重新烧录程序或更换MCU芯片。
（二）维修注意事项
- 安全第一：逆变器内部存在高压电容，断电后需充分放电（用大功率电阻短接电容两端），避免触电。
- 故障隔离：更换元器件前需确认故障根源，例如功率管击穿需同时检查驱动信号，避免盲目更换导致二次损坏。
- 参数匹配：更换电阻、电容、功率管时，需确保参数（耐压、容量、电流）与原器件一致，尤其是高频驱动电路的元器件参数对性能影响较大。
- 测试验证：维修后需先接假负载（如灯泡）进行测试，确认输出电压、频率正常后再接真实负载,避免因调试不当损坏设备。
相关问答FAQs
Q1：逆变器输出直流但电压略低于输入电压，可能是什么原因？
A：若输出直流电压略低于输入电压（如48V输入输出约40V），可能是逆变桥中续流二极管正向压降导致，或功率管未完全饱和导通（如驱动电压不足），需重点检查驱动电路供电是否正常（如驱动IC VCC电压是否达到15V）,以及功率管栅极电阻是否过大导致驱动电流不足。
Q2：维修后逆变器输出电压时高时低，且伴有异响，如何处理？
A：此类现象通常因逆变桥“直通”（上下管同时导通）导致，原因可能是：①PWM信号死区时间不足（控制芯片参数异常）；②驱动信号异常（如光耦延迟过大）；③功率管栅极极间电容差异导致导通时间不一致，需用示波器测量PWM信号的死区时间（一般需>1μs），检查驱动信号上升/下降沿是否陡峭,必要时更换光耦或调整驱动电路参数。
