at2575s电源维修是一项需要专业知识和细致操作的技术工作，该电源模块广泛应用于工业设备、通信设备等领域，其稳定运行对整个系统的正常工作至关重要，本文将从常见故障现象、故障诊断流程、核心部件检测与维修方法、维修注意事项以及测试验证等方面，详细阐述at2575s电源的维修过程,帮助维修人员快速定位并解决问题。
常见故障现象与初步判断
at2575s电源故障通常表现为无输出、输出电压异常、输出纹波过大、电源异响或过热保护等，不同故障现象可能指向不同的故障原因，初步判断可帮助缩小检测范围,以下是常见故障现象及可能原因：
| 故障现象 | 可能原因 |
|---|---|
| 完全无输出 | 交流输入回路故障、保险丝熔断、PWM控制器损坏、功率开关管开路 |
| 输出电压偏低 | 输出滤波电容失效、整流二极管正向压降增大、反馈回路元件参数漂移、负载过重 |
| 输出电压偏高 | 反馈回路开路、基准电压源异常、误差放大器损坏 |
| 输出纹波过大 | 输出滤波电容容量下降、高频滤波电路失效、开关管振荡或驱动不足 |
| 电源异响或过热 | 功率开关管短路、高频变压器匝间短路、散热不良、风扇故障 |

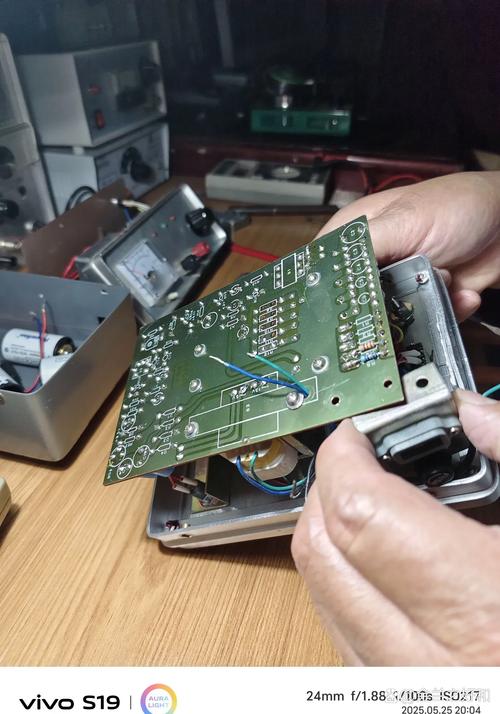

故障诊断流程
维修at2575s电源时，需遵循“先断电后通电、先外后内、先简单后复杂”的原则，逐步排查故障点,具体流程如下：
安全防护与初步检查
首先切断电源，确保电容完全放电（使用万用表电容档或放电笔），检查电源外观是否有烧焦、鼓包、元件脱落等现象，观察保险丝是否熔断（若保险丝熔断，需先排查短路故障后再更换，避免再次熔断）。
交流输入回路检测
使用万用表电阻档检测交流输入端子的通断，正常时应有一定的阻值（含限流电阻和热敏电阻），若阻值无穷大，可能存在断路；若阻值接近0，需检查整流桥是否击穿，整流桥的检测可分别测量二极管的正向导通压降（约0.5-0.7V）和反向电阻（应无穷大）。
直流滤波电路检测
交流电经整流后变为脉动直流，经滤波电容平滑后送入后续电路，检测滤波电容（通常为高容量电解电容）时，需观察是否鼓包、漏液，用万用表电容档测量容量是否接近标称值（容量下降超过20%需更换），同时检测限流电阻和热敏电阻是否阻值异常（热敏冷态阻值通常为几欧至几十欧）。
PWM控制器及驱动电路检测
PWM控制器是电源的核心控制单元，常见型号如UC384x、TL494等，检测其供电引脚（如Vcc）是否有电压（通常为12-20V），若电压异常，需检查供电回路电阻、电容是否损坏，进一步检测反馈引脚（如FB/COMP）电压，正常时应为稳定电压（如2.5V基准电压分压值），若控制器无输出,需更换控制器芯片。
驱动电路通常由光耦、三极管等组成，用于隔离PWM信号并驱动功率开关管，检测光耦是否导通（输入端加电时输出端阻值应减小），三极管是否放大正常（be结正向压降0.7V左右，ce结有一定阻值）。

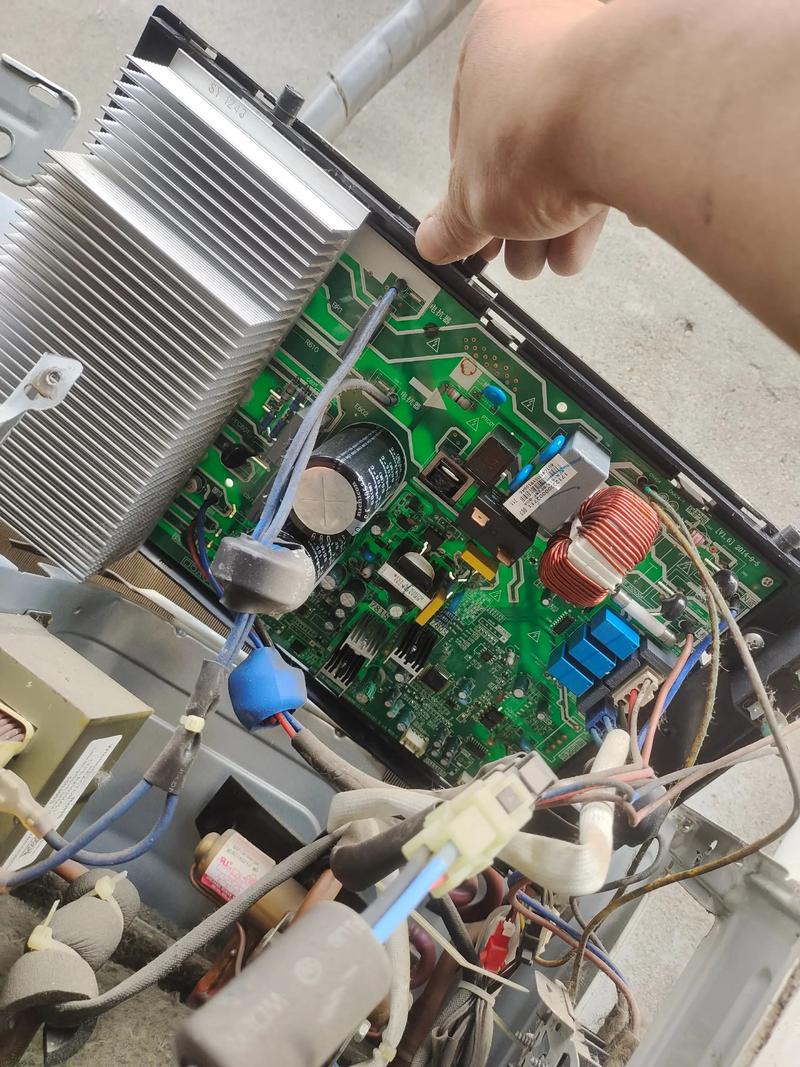

功率变换电路检测
功率变换电路包括高频变压器、功率开关管（MOSFET或IGBT）等，检测功率开关管时，需拆除其栅极驱动电阻，用万用表二极管档测量ds极间阻值（正常时ds极应开路，若短路则开关管损坏），高频变压器的检测需测量初级、次级绕组阻值（应有一定阻值，若阻值为0则匝间短路），同时检查绝缘是否良好（绕组与铁芯间电阻应无穷大）。
反馈回路检测
反馈回路包括电压反馈、电流反馈等，用于稳定输出电压，检测TL431基准源（或类似精密稳压源）的ref端电压（应为2.5V），若异常需更换，光耦的输入端（接TL431）和输出端（接PWM控制器）应能正常导通，反馈电阻网络（分压电阻）阻值是否漂移（可用精密万用表测量）。
核心部件维修方法
功率开关管更换
功率开关管是易损部件，常见故障为ds极短路或栅极击穿，更换时需选择同型号或参数兼容的管子（如耐压、电流、开关速度等），注意安装时散热片涂抹导热硅脂，确保散热良好，焊接时快速操作,避免过热损坏管子。
滤波电容更换
电解电容容量下降或漏液会导致输出电压不稳、纹波增大，更换时需选择同容量、耐压值略高的电容（如耐压值可提高10%-20%），注意极性不能接反，焊接时间不宜过长（避免电容内部过热）。
PWM控制器更换
控制器损坏可能导致无输出或输出电压异常，更换前需确认型号完全一致，焊接时注意引脚对齐，避免短路，部分控制器需外接振荡电阻、电容,需检查外围元件是否正常。
高频变压器维修
高频变压器匝间短路或开路会导致无输出或输出电压异常，若无法找到同型号变压器，可尝试重新绕制（需注意匝数、线径、绝缘等参数）,或联系厂家定制。
维修注意事项
- 断电操作：维修前务必切断电源，电容放电后再操作,避免触电或元件损坏。
- 元件替换：替换元件时需确保参数一致（如耐压、容量、功率等）,避免因参数不匹配导致新故障。
- 散热处理：功率开关管、整流桥等发热元件需安装散热片，确保散热良好,避免过热损坏。
- 防静电措施：CMOS芯片（如PWM控制器）易受静电损坏，维修时需佩戴防静电手环,避免直接触摸引脚。
- 测试步骤：维修后需先空载测试（不接负载），确认输出电压正常后再加负载测试,避免负载短路导致二次损坏。
测试验证
维修完成后，需对电源进行全面测试，确保其性能恢复正常,测试内容包括：
- 空载测试：输入额定电压，测量输出电压是否稳定在标称值（如5V、12V等），纹波是否小于50mV（用示波器测量）。
- 负载测试：接入额定负载（如电子负载仪），观察输出电压是否稳定，温升是否正常（散热片温度不超过80℃）。
- 动态测试：模拟负载突变（如从空载到满载），观察输出电压是否快速恢复,是否有过冲或振荡。
- 保护功能测试：模拟过流、过压等故障，检查保护电路是否动作（如输出电压归零、电源自动重启等）。
相关问答FAQs
问题1：at2575s电源输出电压偏低，但负载正常，如何排查？
解答：输出电压偏低且负载正常，通常与反馈回路或直流滤波电路有关，首先检测输出滤波电容是否容量下降（用万用表电容档测量），若电容正常，再检查反馈回路的分压电阻是否漂移（如TL431的取样电阻），以及光耦是否导通正常，最后检测PWM控制器的反馈引脚电压，若电压偏低，可能是控制器内部基准电压异常,需更换控制器。
问题2：维修at2575s电源时，更换功率开关管后再次烧毁，可能的原因是什么？
解答：更换功率开关管后再次烧毁，通常存在以下原因：① 驱动电路故障：如驱动电阻过大、三极管放大不足导致开关管导通损耗过大，或驱动电压过高导致栅极击穿；② 高频变压器短路：变压器匝间短路会导致开关管电流过大，需检测变压器初级、次级绕组阻值；③ 反馈回路故障：电压反馈失效导致输出电压过高，使开关管过压击穿；④ 散热不良：开关管工作时温度过高，需检查散热片是否安装到位、风扇是否正常运转，需逐一排查上述原因，确保驱动电路、变压器、反馈回路正常后再更换开关管。
