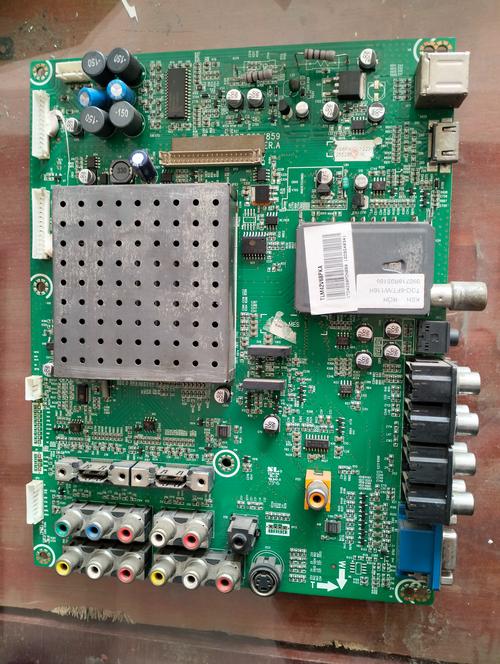

海信1731电路板维修是一项需要专业知识和实践经验的技术工作，涉及对电路板故障的检测、定位、修复及测试等多个环节，该电路板常见于海信某些型号的显示设备或电源模块中，其核心功能包括电源转换、信号处理及控制单元管理,因此维修时需结合电路原理图和实际故障现象进行综合分析。
维修前的准备工作至关重要，维修人员需佩戴防静电手环，避免静电击穿敏感元件；同时准备好万用表、示波器、电烙铁、吸锡器等工具，并查阅1731电路板的原理图和点位图，了解各模块的功能及关键测试点，电源模块通常有PFC（功率因数校正）电路和PWM（脉冲宽度调制）电路，需重点检测整流桥、开关管、变压器及PWM控制器等元件是否异常。
接下来是故障检测与定位，常见的故障现象包括无输出电压、输出电压不稳、屡烧保险管等，针对无输出电压，需先检查交流输入保险管是否熔断，若保险管发黑，说明后级存在短路，应重点检测整流桥、开关管及滤波电容是否击穿；若保险管完好，则需检测PWM控制器是否有驱动信号输出，以及反馈电路是否正常，对于输出电压不稳的问题，需检查滤波电容容量是否下降、稳压电路的误差放大器及光耦是否工作异常，可通过示波器观察关键波形（如PWM波形、同步信号）来判断故障点,例如开关管漏极的波形异常可能意味着变压器或负载存在问题。
在元件更换阶段，需注意元件的参数匹配，更换开关管时，不仅要考虑耐压和电流值，还需关注开关速度和放大倍数；更换滤波电容时，需确保容量、耐压及尺寸符合原设计，焊接时，应采用恒温电烙铁，避免高温损坏电路板或相邻元件,焊接后需用放大镜检查是否有虚焊或短路。
维修完成后，需进行通电测试和功能验证，先采用逐步加压法，在低压状态下检测各输出电压是否正常，再逐步升至额定电压，观察电路板是否稳定工作，需测试保护功能（如过压、过流保护）是否有效,确保维修后的电路板符合安全标准。
对于复杂故障，若无法通过常规方法定位，可借助在线测试仪或编程器检测存储器（如EEPROM）数据是否异常，或对比正常电路板的波形参数进行排查，需注意检查PCB板是否有铜箔断裂、虚焊等隐性故障，这些问题可能导致间歇性故障,增加维修难度。
相关问答FAQs
-
问：海信1731电路板通电后立即烧保险管，如何排查？
答：首先断开负载，判断是否为后级短路导致，若断开后保险管不再熔断，说明负载异常；若仍熔断，则重点检测交流输入端的整流桥、滤波电容及PFC电路中的开关管、二极管是否击穿，同时检查桥堆后级是否有短路元件,可用万用表二极管档逐个检测。 -
问：维修后输出电压偏低，可能的原因有哪些？
答：输出电压偏低通常与反馈电路或电源负载能力有关，需检查稳压电路的误差放大器（如TL431）、光耦是否正常工作，检测反馈电阻的阻值是否变化；同时检查滤波电容是否失效导致纹波过大，或开关管的导通电阻增大、变压器匝间短路等问题,必要时更换相关元件并重新调试。
