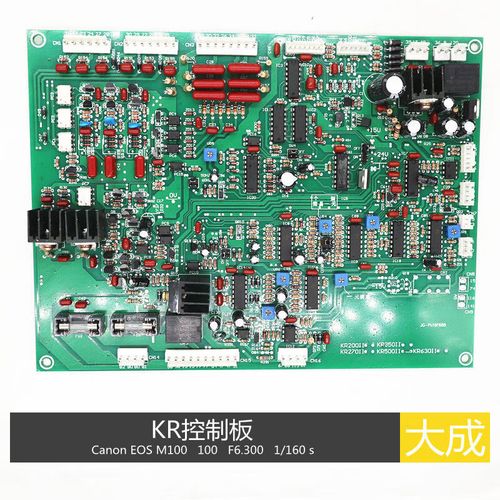

松下KR500主板维修是一项需要专业知识和细致操作的技术工作，该主板多用于工业设备或高端家电中，其集成度高、电路复杂，维修时需结合原理分析、仪器检测和实际经验进行综合判断，以下从常见故障现象、维修流程、关键部件检测及注意事项等方面展开详细说明。
常见故障现象与初步排查
松下KR500主板故障通常表现为无法开机、部分功能失效、频繁死机或指示灯异常等，维修前需先进行初步排查，避免盲目拆解，无法开机时，应首先检查电源适配器是否正常供电，主板电源接口有无松动或氧化；若开机后无显示，需排查显卡、内存条接触是否良好，或观察主板有无明显烧焦元件，对于工业场景下的主板，还需确认环境因素，如温度是否过高、湿度是否过大,或是否存在电磁干扰等外部影响。
维修流程与关键步骤
-
安全断电与元件记录
维修前务必切断所有电源，并在主板上贴好标签或拍照记录各连接线位置，尤其是排线和跳线，避免安装错误，对于有电容的主板，需等待电容完全放电,防止触电或元件损坏。 -
外观检查与清洁
仔细观察主板表面，有无明显烧黑、鼓包的电容、断裂的电阻或虚焊的芯片，使用放大镜检查芯片引脚是否氧化或短路，若主板积尘较多，可用毛刷配合无水酒精进行清洁，尤其注意CPU插槽、内存插槽和电源接口等关键部位。 -
电源电路检测
电源电路是主板的核心，需重点检测ATX电源接口的各路电压是否正常（如+12V、+5V、+3.3V），使用万用表测量电压输出，若某路电压异常，需沿电路 trace 检查对应的滤波电容、稳压芯片（如LM358、AP1117）及肖特基二极管是否损坏，常见故障点包括电容鼓包导致电压不稳,或mos管击穿造成短路。
（图片来源网络，侵删） -
时钟与复位电路排查
若主板无法启动，需检查时钟电路是否正常，用示波器测量晶振（通常为14.318MHz、25MHz）两端是否有波形，若无波形，则更换晶振或检查其连接的谐振电容是否失效，复位电路则需检测复位芯片（如74HC123）的复位信号是否正常，若复位信号异常,可能导致CPU无法初始化。 -
CPU与芯片组检测
CPU供电电路需测量各组电压（如Vcore、Vtt）是否符合规格，若电压过低或无输出，需检查PWM控制器（如ISL6536）及周边mos管，芯片组（南桥/北桥）故障通常表现为设备无法识别或系统不稳定，可通过替换法或测温法判断，若芯片表面温度异常偏高,可能存在内部短路或虚焊。 -
接口与插槽维修
USB、串口、PS/2等接口故障多为接触不良或芯片损坏，可用万用表测量接口对地阻值，若短路则检查对应数据线上的滤波电容或ESD保护二极管，内存插槽故障需清理金手指氧化层，若仍无法识别,可能是插槽内部弹片变形或北桥相关电路损坏。
关键部件检测与更换技巧
- 电容检测：使用电容表测量容量和ESR值，若容量衰减超过20%或ESR过大，需更换，建议选用同规格、低阻抗的替换电容，尤其是电源滤波电容，对稳定性影响较大。
- 芯片焊接：对于BGA封装的芯片（如南桥），需使用热风枪重新焊接，控制温度在350℃左右，避免过热损坏芯片或PCB板，焊接后需用植锡工具重新植锡，确保焊点饱满。
- BIOS芯片：若主板无法开机且BIOS芯片损坏，可使用编程器重新刷写BIOS固件，需确保固件版本与主板型号匹配,避免刷错导致报废。
维修注意事项
- 防静电措施：维修人员需佩戴防静电手环，工作台铺设防静电垫，避免人体静电击穿精密芯片。
- 工具选择：优先使用数字万用表、示波器等专业设备，避免使用劣质工具导致误判。
- 资料查阅：维修前尽量获取主板原理图和点位图，结合图纸分析电路，提高维修效率。
- 逐步测试：修复后需分步测试，先通电检测电源电压，再测试CPU、内存等核心部件，最后测试外设接口,避免一次性加电导致二次损坏。
相关问答FAQs
Q1：松下KR500主板开机后风扇转动但无显示，如何排查？
A：首先检查内存条是否插好，可尝试更换内存条或插槽；若仍无显示，用示波器检测显卡插槽的复位信号和时钟信号是否正常，若无信号则检查北桥芯片及周边电路；若显卡相关信号正常，则可能是BIOS芯片损坏或CPU供电异常,需进一步测量CPU核心电压。
Q2：维修松下KR500主板时，如何判断南桥芯片是否损坏？
A：可通过以下方法综合判断：1. 测量南桥芯片各供电脚电压是否正常，若某路电压缺失且外围电路无故障，可能为芯片内部损坏；2. 观察南桥芯片表面温度，若长时间工作后温度异常升高（超过80℃），可能存在短路；3. 使用替换法，将同型号正常主板的南桥芯片更换到故障板上，若故障消失,则确认原南桥损坏。
