创维710液晶电视维修涉及多个技术层面，从基础检查到复杂电路排查，需遵循系统化流程以确保维修效率与安全性，以下从常见故障现象、排查步骤、维修案例及注意事项等方面展开详细说明。
基础检查与故障判断
维修前需进行初步排查，排除非硬件故障，首先检查电源连接，确认插座供电正常（可使用万用表测量交流电压是否为220V±10%），其次观察电视指示灯状态：红灯常亮通常待机电源正常，蓝灯闪烁可能为开机信号异常；若指示灯无反应，需重点检查电源板，检查遥控器与按键板是否正常，可通过替换法验证遥控器红外信号是否发出,按键板排线是否松动。
电源板故障维修
电源板是故障高发部件，常见问题包括无电压输出、输出电压不稳或保护电路误触发，维修时需先断开负载，测量电源板各路输出电压（如+12V、+24V、+5VSTB等）,参考值如下表：
| 输出端标称电压 | 正常波动范围 | 故障现象关联 |
|---|---|---|
| +5VSTB | 75-5.25V | 待机无反应、指示灯不亮 |
| +12V | 5-12.5V | 无图像、声音异常 |
| +24V | 8-25.2V | 屏幕闪烁、背光不亮 |
若某路电压缺失，需检查对应整流二极管、滤波电容及开关管（如2SC5707），常见损坏元件为电解电容（鼓包、漏液）和PWM控制器（如UC3842），实测+24V输出为0V，经检测发现保险丝F1熔断，进一步测量开关管D-S极间电阻为0，更换开关管及保险丝后恢复正常，若电压输出不稳，需检查反馈电路（如光耦PC817）及基准电压源（TL431）。

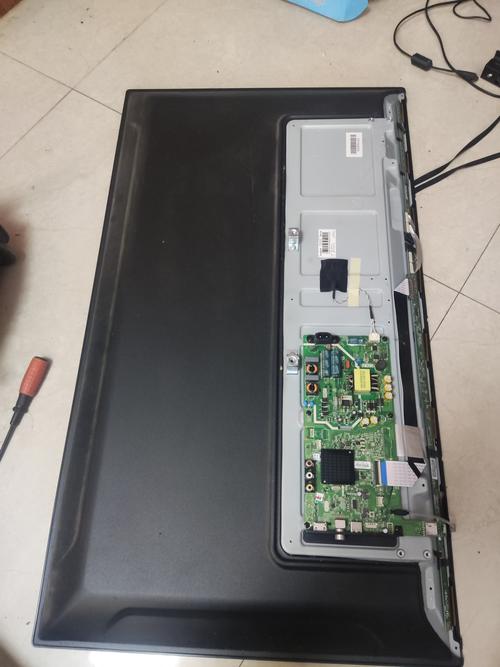

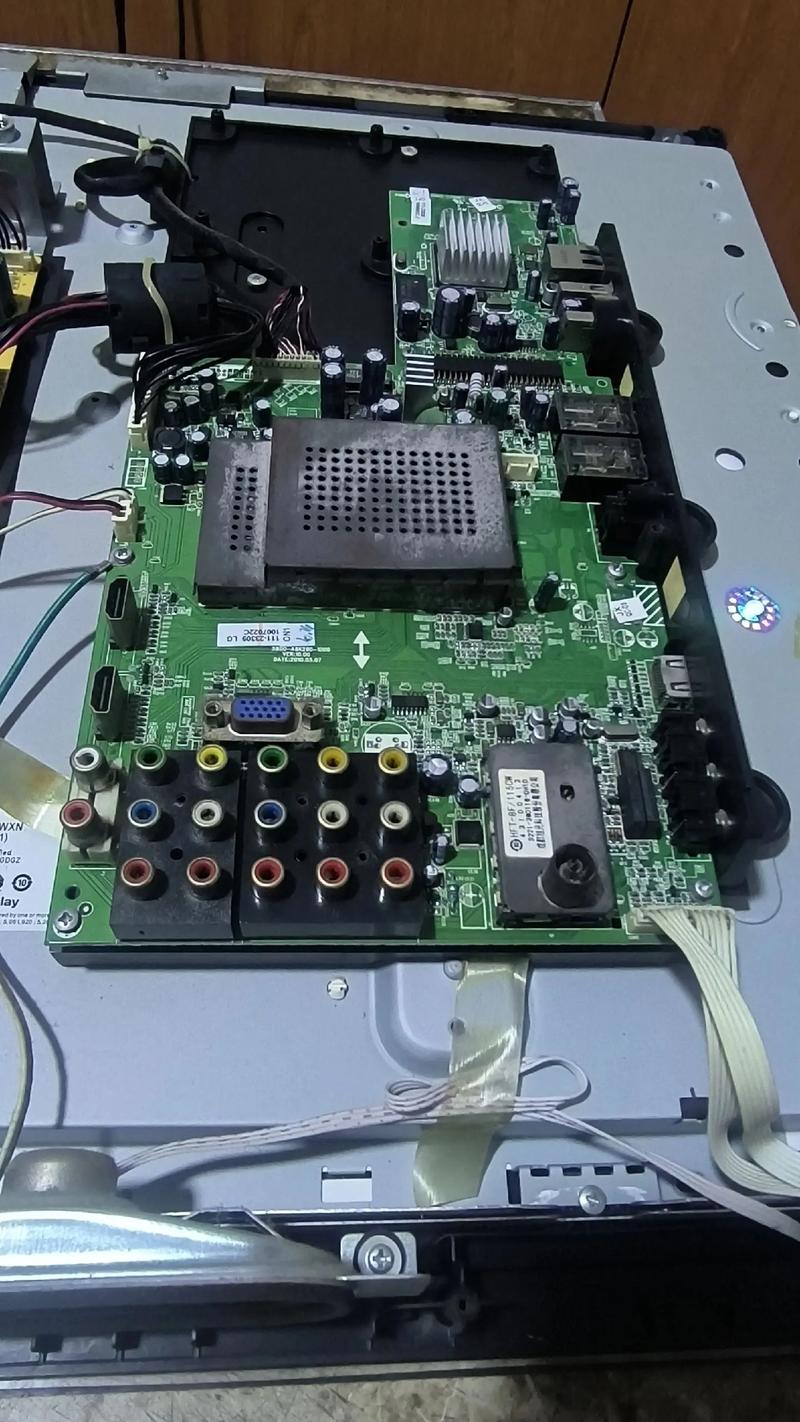

主板故障维修
主板故障多表现为不开机、无图像或功能异常，不开机时需测量CPU供电（通常为+3.3V）和复位信号（高电平启动），若供电正常但无复位，检查复位芯片（如IMP811）周边电容是否漏电，无图像故障需先确认背光是否点亮，若背光正常但黑屏，则检查LVDS排线连接及主板上屏驱动芯片（如TPS65163）输出电压。
对于逻辑板故障（如花屏、竖条干扰），可使用示波器测量LVDS信号波形，正常情况下时钟信号应为差分波形，数据信号幅度约0.8-1.2V，若信号异常，需检查排线接触不良或排线本身断裂，必要时更换逻辑板，某维修案例中，用户反馈屏幕出现红色竖条，经测量LVDS数据线第6针脚虚焊,重新焊接后故障排除。

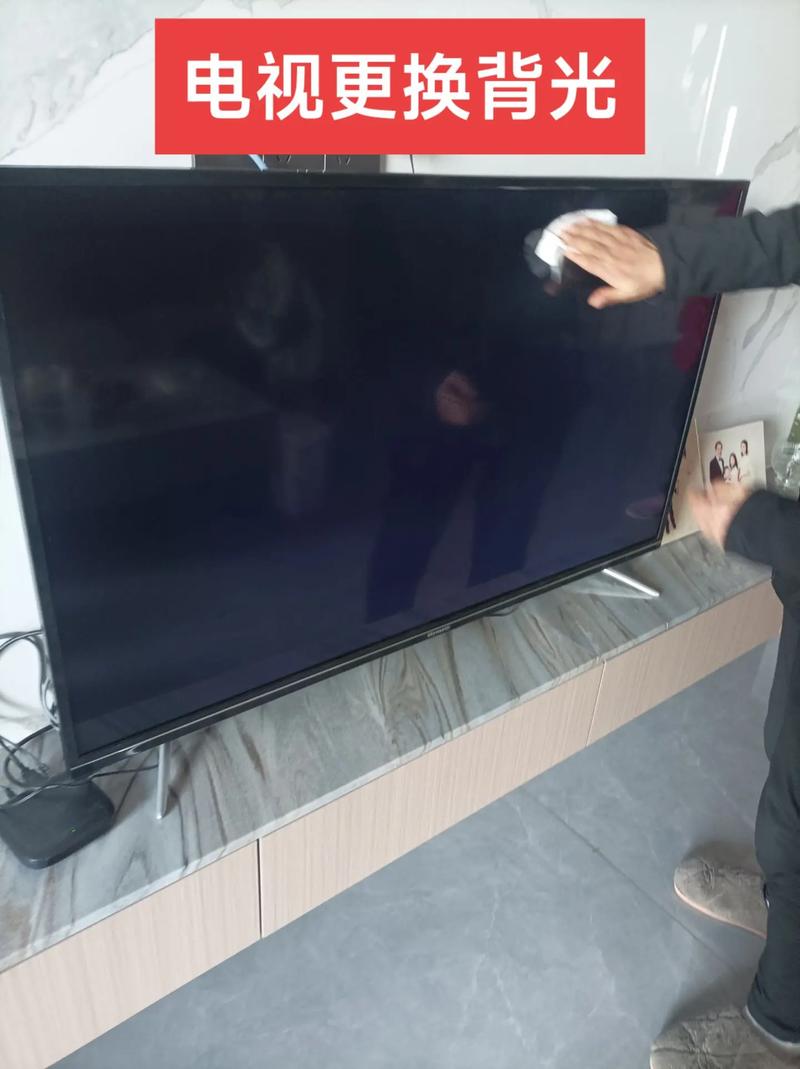

背光模块维修
背光问题表现为屏幕暗、局部漏光或背光不亮，首先检查背光驱动板（高压板）输入电压（如+12V）是否正常，再测量输出端是否有高压（需使用高压笔，注意安全），若无高压输出，常见故障为升压变压器短路、MOS管（如2N7002）击穿或PWM控制芯片（如OZ9938）损坏，某机型背光不亮，实测高压板无输出，发现OZ9938第6脚（EN使能端）电压为0，检查发现驱动电阻开路,更换后恢复正常。
若屏幕局部发暗，需检查LED灯条是否损坏，可通过逐个测量灯条两端电压（约3-4V/VF）判断，损坏灯条需整条更换，对于CCFL背光机型，需检查逆变器输出电压（约600-1000V）及灯管两端是否发黑,老化灯管需整套更换。
软件与固件故障
软件问题通常表现为死机、功能失效或自动重启，可通过强制进入工程模式（如同时按“菜单”+“音量减”+“电源”）进行恢复出厂设置，若无效，需检查Flash存储器（如W25Q64）是否虚焊，可通过重新刷写固件解决，刷写工具需使用专用烧录器，固件文件需与电视型号严格匹配（如710S系列与710L系列固件不可混用）。
维修注意事项
- 安全防护：断电后需等待电源板电容放电（约5分钟），避免触电；高压部分操作需戴绝缘手套。
- 静电防护：维修人员需佩戴防静电手环，避免静电击穿主板芯片。
- 元件代换：代换电容需注意耐压值（如+12V电路需选用16V以上电容），代换二极管需确认极性与电流参数。
- 焊接工艺：BGA芯片焊接需使用热风枪，温度控制在350℃左右,避免过焊虚焊。
相关问答FAQs
Q1：创维710电视开机后指示灯闪烁但无法开机，如何排查？
A：首先测量电源板+5VSTB电压是否稳定，若电压在4V-5V间波动，可能是电源板负载过重或保护电路启动，断开主板负载后若电压恢复正常，说明主板短路（如CPU或电源管理芯片损坏）；若仍异常，需检查电源板滤波电容及PWM控制器。
Q2：电视图像出现彩色条纹，但声音正常，可能是什么原因？
A：此类故障通常与信号传输或屏驱动相关，先检查HDMI/AV线是否松动，排除后若问题依旧，需测量主板LVDS输出信号，若信号异常，可能是主板排线接口氧化或逻辑板故障；若信号正常但屏幕仍有条纹,则需更换液晶屏或逻辑板。
