飞利浦CD机显示板维修是一项需要一定电子基础和耐心的工作，通常涉及故障诊断、元器件检测和焊接更换等步骤，显示板作为CD机的“人机交互窗口”，其故障可能表现为完全不显示、显示不全、字符闪烁、背光失效或按键失灵等，影响用户操作体验，以下从常见故障原因、维修工具、维修步骤及注意事项等方面进行详细说明。

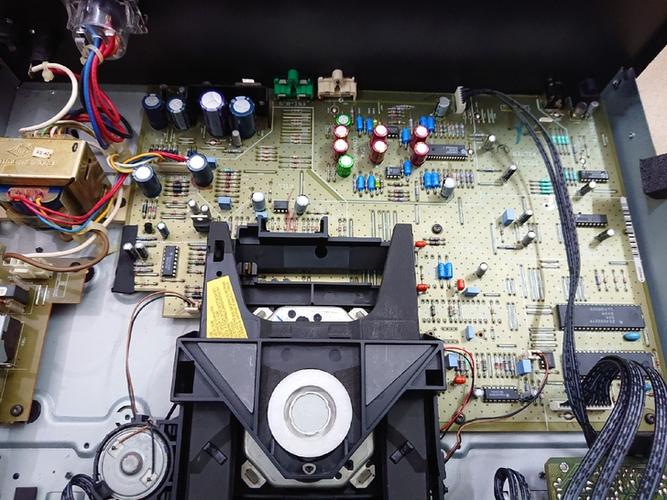

（图片来源网络，侵删）

常见故障原因及排查思路

飞利浦CD机显示板故障可分为硬件和软件两类，硬件问题占比更高,具体原因及排查方法如下：

故障现象	可能原因	排查方法
完全不显示	电源供电异常、显示驱动芯片损坏、液晶屏本身故障	用万用表测量显示板供电电压（通常为5V或3.3V），检查排线是否松动或氧化
显示字符缺笔画或乱码	液晶屏老化、驱动芯片虚焊、导电条接触不良	观察液晶屏是否有物理划痕或受潮痕迹，用放大镜检查芯片引脚是否有虚焊
背光不亮但字符显示正常	背光LED损坏、背光驱动电路故障	用万用表二极管档检测背光LED是否击穿短路，检查限流电阻是否开路
按键无反应	按键触点氧化、薄膜线路断裂、微处理器故障	拆开按键面板，用酒精擦拭触点，用万用表通断档检测线路导通性，检查微处理器复位电路

维修前需准备以下工具和材料,以确保操作安全和效率：

首先切断CD机电源，拔掉电源线和音频线，使用合适的螺丝刀拆开后盖，注意保存好螺丝，避免丢失，断开显示板与主板的连接排线（通常为扁平电缆或插针式），记录排线方向和位置,防止安装时出错。

电源检测：通电前，用万用表测量显示板供电接口的电压是否正常（参考CD机电路图，通常为5V直流电），若电压异常，需检查主板供电电路；若电压正常,则问题集中在显示板本身。
背光检测：若背光不亮，用万用表二极管档检测背光LED两端，正向导通电压应为1.8-2.2V，若阻值无穷大或短路,需更换同型号LED。
驱动芯片检测：若显示异常，重点检测驱动芯片的供电、时钟信号（用示波器测量时钟脚是否有波形）和数据线（是否与微处理器通信正常），若无信号，需检查芯片引脚是否虚焊,可用放大镜观察或用烙铁重新补焊。

更换背光LED：若背光LED损坏，用电烙铁焊下旧LED（注意正负极，通常LED长脚为正极），更换同规格LED后,用万用表检测极性是否正确。
修复驱动芯片：若驱动芯片虚焊，用吸锡器清理引脚焊锡，再涂上松香，用烙铁逐脚重新焊接；若芯片损坏，需用热风枪拆卸旧芯片（温度设置为350℃，风速中档），清理焊盘后,焊接新芯片并确保引脚无连锡。
修复按键触点：若按键失灵，拆下按键薄膜，用酒精擦拭触点氧化层，若线路断裂，可用导电银浆涂抹断裂处,待干燥后测试导通性。

修复完成后，重新连接排线（注意方向），装回后盖，通电测试，观察显示是否正常、按键是否灵敏、背光是否亮起，若仍有问题,需重新检查焊接点和电路连接。
