在电子设备小型化、高功率密度的发展趋势下，PCB散热设计已成为确保产品可靠性与寿命的核心环节，散热不良会导致元器件温度升高，引发性能漂移、加速老化甚至永久性损坏，尤其在功率器件、CPU、FPGA等热源集中区域，散热设计直接决定产品的稳定性与市场竞争力，本文将系统阐述PCB散热设计的关键技术，从热传递原理、散热结构设计到材料选择与仿真优化,为工程师提供全面的技术参考。

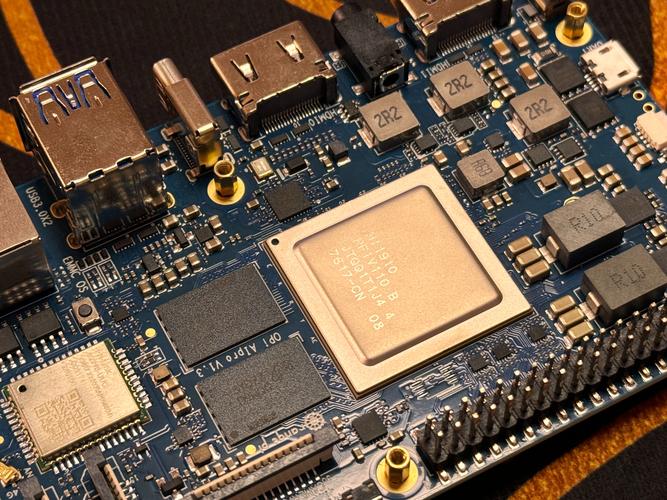

PCB散热设计的基本原理与技术路径
PCB散热的核心是通过热传导、热对流、热辐射三种方式将热量从热源传递至外部环境，热传导是PCB内部热量传递的主要方式，依赖材料本身的导热性能；热对流通过空气或液体流动带走热量，分为自然对流与强制对流；热辐射则通过电磁波传递热量，在高温场景下作用显著，散热设计需围绕这三种方式展开，结合PCB结构、元器件布局与系统环境制定综合方案。
PCB散热设计的关键技术

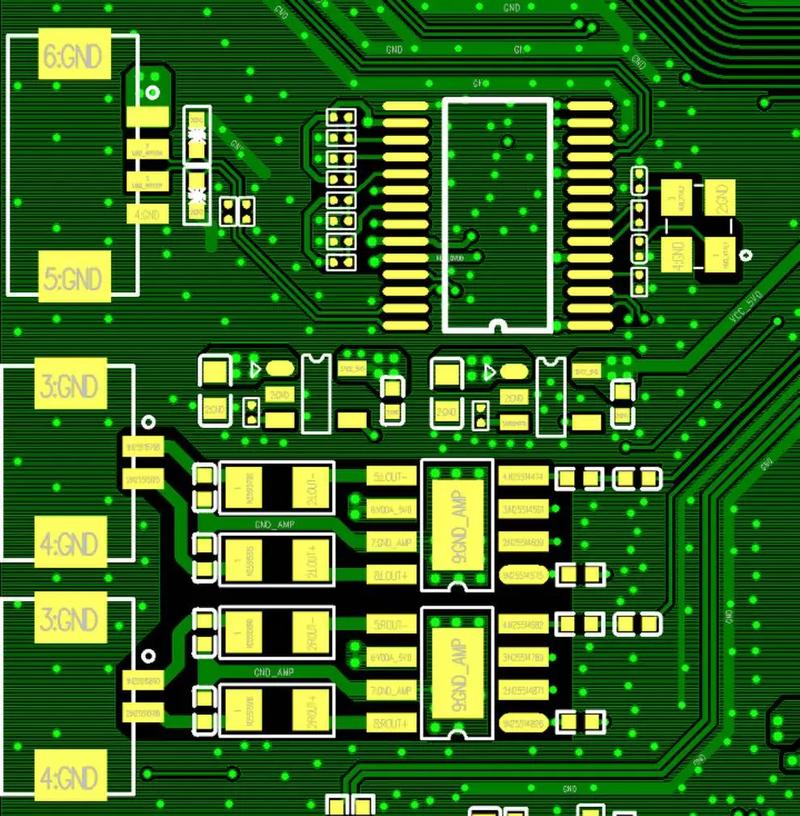

散热铜箔设计：热量的“高速公路”
铜箔是PCB中导热性能最优异的材料（导热系数约398 W/m·K），合理设计铜箔结构可显著提升散热效率。
- 大面积铜箔：在功率器件下方或周围布置大面积铜箔，通过直接覆盖散热区域形成“散热盘”，增大散热面积，在MOSFET周围采用20 mm×20 mm以上的铜箔，可降低热源温度5-10℃。
- 铜箔走线优化：电源线、接地线等大电流走线适当加宽（如≥1 mm），并避免锐角转折，减少电阻热的同时提升导热能力。
- 多层铜箔叠加：在多层PCB中，将内层铜箔与外层热源通过导热过孔（Thermal Via）连接，形成垂直散热通道，四层板可将顶层热源铜箔通过10个以上过孔连接到底层铜箔，热阻降低30%以上。
过孔散热设计：热量的“垂直通道”
导热过孔是连接PCB不同层铜箔的关键结构，通过填充导热材料（如环氧树脂、银浆）或金属化（镀铜）提升导热效率。
- 过孔参数设计：过孔直径通常为0.3-1.0 mm，孔间距1-2 mm，热源区域过孔密度≥20个/cm²，在CPU封装下方采用阵列式过孔（直径0.5 mm，间距1 mm），可使热量快速传导至底层散热层。
- 填充与镀层：金属化过孔（镀铜厚度≥25 μm）导热性能优于非金属化过孔，而填充银浆（导热系数约150 W/m·K）的过孔导热效率可提升2倍以上，适用于高功率场景。
散热结构设计：从PCB到系统的热量传递
- 散热 attached（散热器）：在PCB背面或功率器件顶部安装散热器，通过导热硅脂（热阻≤0.5℃·in²/W）连接，增大散热面积，对于5 W的LED器件，安装10×10 mm铝制散热器后，温度可降低15-20℃。
- 金属基板（MCPCB）：在LED、电源模块等场景，采用金属基PCB（如铝基板、铜基板），其绝缘层（导热系数1-3 W/m·K）与金属基板（铝基导热系数200 W/m·K）结合，可将热量从热源快速传导至金属基板，再通过散热器或外壳散热。
- 风道设计：对于强制对流散热，PCB布局需考虑风道走向，将热源置于风道入口或气流路径上，避免热量堆积，在服务器PCB中，将CPU、电源模块沿风扇风向排列，风速≥2 m/s时，散热效率提升40%以上。
散热材料选择：性能与应用场景匹配
- PCB基板材料：传统FR-4（导热系数0.3 W/m·K）成本低但导热性差，高功率场景可选择陶瓷基板（Al₂O₃，导热系数20-30 W/m·K）或聚酰亚胺（PI，导热系数0.5-1.0 W/m·K）。
- 导热界面材料（TIM）：用于填补PCB与散热器、元器件与PCB之间的微观间隙，包括导热硅脂（热阻0.1-1.0℃·in²/W）、导热垫片（热阻0.5-5.0℃·in²/W）、相变材料（PCM，热阻0.2-2.0℃·in²/W），需根据接触压力、工作温度选择。
- 散热器材料：铝合金（6063，导热系数167 W/m·K）成本低、加工性好；铜（导热系数398 W/m·K）导热性能优异但重量大、成本高；石墨烯复合材料（导热系数1500-2000 W/m·K）适用于超薄散热场景，但成本较高。
元器件布局与热流优化：从源头减少热堆积
- 热源隔离与分区：将高功率器件（如DC-DC转换器、功率放大器）布局在PCB边缘或通风区域，远离敏感器件（如传感器、存储芯片），避免热耦合，在工业控制PCB中，将发热量大的IGBT模块单独置于PCB一侧，与主控芯片间距≥20 mm。
- 热流路径优化：按照“热源→导热铜箔→过孔→散热层→散热器→环境”的路径设计热流，避免热量在PCB内部迂回，将CPU散热铜箔直接延伸至PCB边缘，通过安装散热器实现快速散热。
- 热仿真辅助设计：使用ANSYS Icepak、FloEFD等软件进行热仿真，提前识别热点区域（如温度超过元器件最大允许温度的部位），优化布局与散热结构，通过仿真发现某芯片下方过孔密度不足，增加过孔数量后，芯片温度降低12℃。
特殊散热技术：应对极端场景
- 液冷散热：对于高功率密度PCB（如电动汽车逆变器、服务器CPU），采用微流道液冷技术，在PCB内部或散热器中加工流道，通过冷却液（水、乙二醇）循环散热，散热效率可达风冷的5-10倍。
- 热电制冷（TEC）：利用帕尔贴效应实现主动制冷，适用于需要精确控温的场景（如激光器、医疗设备），但需注意TEC本身会产生热量，需配合散热器使用。
- 相变材料（PCM）：在PCB背面填充相变材料（如石蜡），通过材料相变吸收热量（潜热约200 J/g），适用于短时高功率脉冲场景（如通信基站功率放大器）。
PCB散热设计的性能评估与优化
散热设计的有效性需通过热阻测试与温度监测验证，热阻（θ）是衡量散热能力的关键指标，计算公式为θ=（Tj-Ta）/P，其中Tj为元器件结温，Ta为环境温度，P为功耗，某MOSFET功耗为10 W，结温为125℃，环境温度为25℃，则热阻θ=（125-25）/10=10℃/W，通过优化散热结构，目标是将热阻降低至设计要求范围内（如功率器件热阻通常要求≤5℃/W）。
优化方向包括：增加散热铜箔面积、提高过孔密度、更换高导热基板材料、优化风道布局等，某电源模块通过将FR-4基板更换为铝基板，并增加底部散热器，热阻从8℃/W降至3.5℃/W，结温降低20℃，可靠性提升50%。
相关问答FAQs
Q1：PCB散热设计中，导热过孔的密度是否越高越好？
A1：并非如此，导热过孔的密度需根据热源功耗与PCB空间综合设计，过孔密度过高可能导致铜箔面积被过度分割，反而降低水平导热效率；过孔会增加PCB制造成本，一般建议：低功耗场景（功耗＜1 W）过孔密度5-10个/cm²，中高功耗场景（1-10 W）过孔密度15-25个/cm²，超高功耗场景（＞10 W）过孔密度≥30个/cm²,并通过热仿真验证最佳密度。
Q2：如何选择PCB散热器的安装方式？
A2：散热器的安装方式需根据PCB结构、功率与空间限制选择，常见方式包括：
- 顶部安装：直接安装在元器件顶部，适用于空间充足的单面PCB，需通过导热硅脂或导热垫片填充界面间隙，热阻较低（0.1-1.0℃/W）。
- 底部安装：通过过孔连接PCB底层散热铜箔，适用于双面PCB或超薄设备，散热效率依赖PCB内部导热结构，热阻稍高（1-3℃/W）。
- 嵌入式安装：将散热器嵌入PCB内部，适用于高密度组装（如智能手机），需与PCB同步加工，成本较高但散热效果最佳（热阻≤0.5℃/W）。
选择时需综合考虑散热需求、成本与工艺可行性，5 W以下的功率器件可采用顶部安装铝制散热器，10 W以上建议采用底部安装或液冷散热。
