dsp技术简介ppt内容应涵盖基础概念、核心原理、关键特性、典型应用及发展趋势等模块，以下为详细内容：
dsp（数字信号处理）技术是一种通过专用处理器对数字信号进行实时采集、变换、滤波、增强、压缩等操作的核心技术，其本质是将模拟信号转换为数字信号后，利用数学算法和硬件结构实现高效处理，与通用cpu相比，dsp专为特定算法优化，具备哈佛结构、流水线操作、硬件乘法器等特性，能够在低功耗下实现高速数据处理，广泛应用于通信、音视频、医疗、工业控制等领域。
dsp技术基础概念
数字信号处理是以离散信号为处理对象，通过采样、量化、编码等步骤将模拟信号转化为数字信号，再利用算法（如fft、滤波、卷积等）提取有用信息，dsp技术则是实现这些算法的硬件载体，其核心优势在于“实时性”——能在微秒级时间内完成复杂信号运算，满足动态系统对延迟的严格要求，在5g通信中，dsp需实时处理高达数十gbps的基带信号，确保数据传输的低延迟与高可靠性。
dsp的核心原理与架构
dsp的硬件架构是其高性能的基础，典型特点包括：

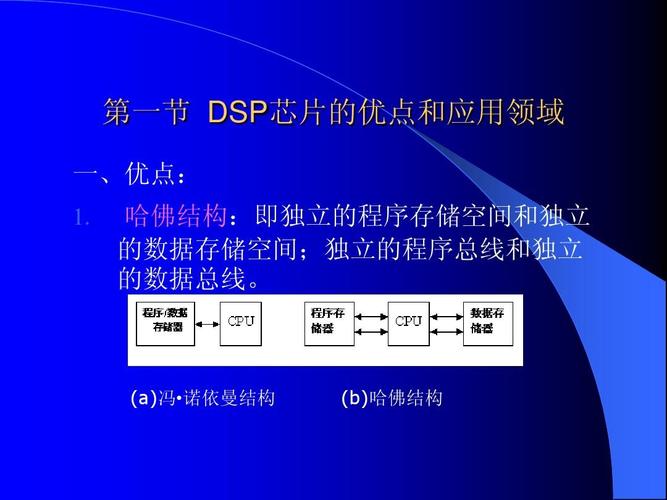

- 哈佛结构：独立的数据总线和程序总线，允许同时读取指令和数据，提升并行处理效率；
- 流水线技术：将指令分解为取指、译码、执行等多个阶段，重叠执行以提高吞吐量；
- 硬件乘法器：单周期完成乘法-累加（mac）操作，这是滤波、fft等算法的核心操作；
- 专用指令集：如循环寻址、位反转等，针对信号处理算法优化，减少软件开销。
以主流dsp芯片（如ti的c6000系列）为例，其主频可达1ghz以上，支持多核并行，单芯片可处理数百个信道信号，适用于复杂多场景应用。
关键特性与性能指标
dsp技术的性能可通过以下指标衡量：
- 处理速度：以mips（百万条指令/秒）、mops（百万次操作/秒）为单位，高端dsp可达数万mips；
- 功耗效率：每瓦性能比（mips/w），移动设备中dsp功耗通常低于1w；
- 可编程性：支持c语言及汇编混合编程，兼顾开发效率与性能优化；
- 集成度：片上集成adc、dac、dma、串行接口等外设，减少系统复杂度。
adi的sharc dsp系列采用32位浮点架构，动态范围达120db，适用于高精度音频处理场景。
典型应用领域
dsp技术已渗透到多个行业，具体应用如下表所示：
| 领域 | 应用场景 | dsp核心作用 |
|---|---|---|
| 通信 | 5g基站、卫星通信、调制解调器 | 基带信号处理、mimo波束赋形、信道编解码 |
| 音视频 | 降噪耳机、视频编解码、vr/ar | 实时音频滤波、h.265编码、空间音频渲染 |
| 医疗 | 超声成像、助听器、脑电监测 | 信号去噪、图像增强、动态频率响应调整 |
| 工业控制 | 电机驱动、机器人视觉、传感器 | 实时反馈控制、目标识别、数据融合 |
| 汽车电子 | 自适应巡航、adas、车载音响 | 雷达信号处理、碰撞预警、音效均衡 |
以汽车adas为例，dsp需实时处理毫米波雷达数据（采样率超过10mhz），在毫秒级内完成目标检测与轨迹预测，保障行车安全。
发展趋势与挑战
未来dsp技术将呈现以下趋势：
- ai融合：结合神经网络处理单元（npu），实现信号处理与智能决策的协同，如边缘设备的语音唤醒；
- 异构计算：cpu+gpu+dsp多核架构，分工处理控制逻辑、并行计算与信号任务；
- 低功耗设计：采用7nm以下工艺，动态电压调节技术，满足物联网设备续航需求；
- 软件定义：通过可重构dsp硬件，支持空中升级（ota），适应通信协议迭代。
挑战在于：算法复杂度提升（如6g terahz通信）对算力需求激增，同时需平衡成本、功耗与开发难度。
相关问答FAQs
问题1：dsp与fpga在信号处理中如何选择？
解答：dsp擅长确定性算法（如fft、滤波），开发效率高，适合实时性要求高的场景；fpga并行处理能力强，可定制硬件架构，适用于多通道、高吞吐量场景（如软件无线电），选择时需综合考虑算法复杂度、开发周期及成本：固定算法选dsp，灵活多变的并行任务选fpga。
问题2：dsp开发中如何优化实时性能？
解答：优化方法包括：① 算法层面，采用定点运算替代浮点运算，减少计算量；② 代码层面，使用dsp专用指令（如mac、循环指令），避免内存访问瓶颈；③ 硬件层面，利用dma传输数据，释放cpu资源；④ 多核调度，将任务分配至不同dsp核心并行处理，ti的ccs开发工具提供代码剖析功能,可定位性能瓶颈针对性优化。
