PCB板的维修是电子设备维护中的重要环节,通过系统化的方法和实操技巧，可以有效解决各类故障问题，以下从维修前准备、常见故障排查、实操步骤及注意事项等方面展开详细说明，并结合视频学习的优势进行阐述。
维修前需做好充分准备,包括工具、图纸和防护措施，基础工具如放大镜、万用表、电烙铁、吸锡器、热风枪必不可少，精密维修还需配备显微镜、示波器等设备，视频教程中通常会展示工具的正确使用方法，例如电烙铁温度控制（一般350-380℃）、吸锡器的操作技巧等，需准备待修PCB的原理图、点位图和BOM清单，这些资料可通过视频中的“资料解读”环节学习快速定位关键元器件。

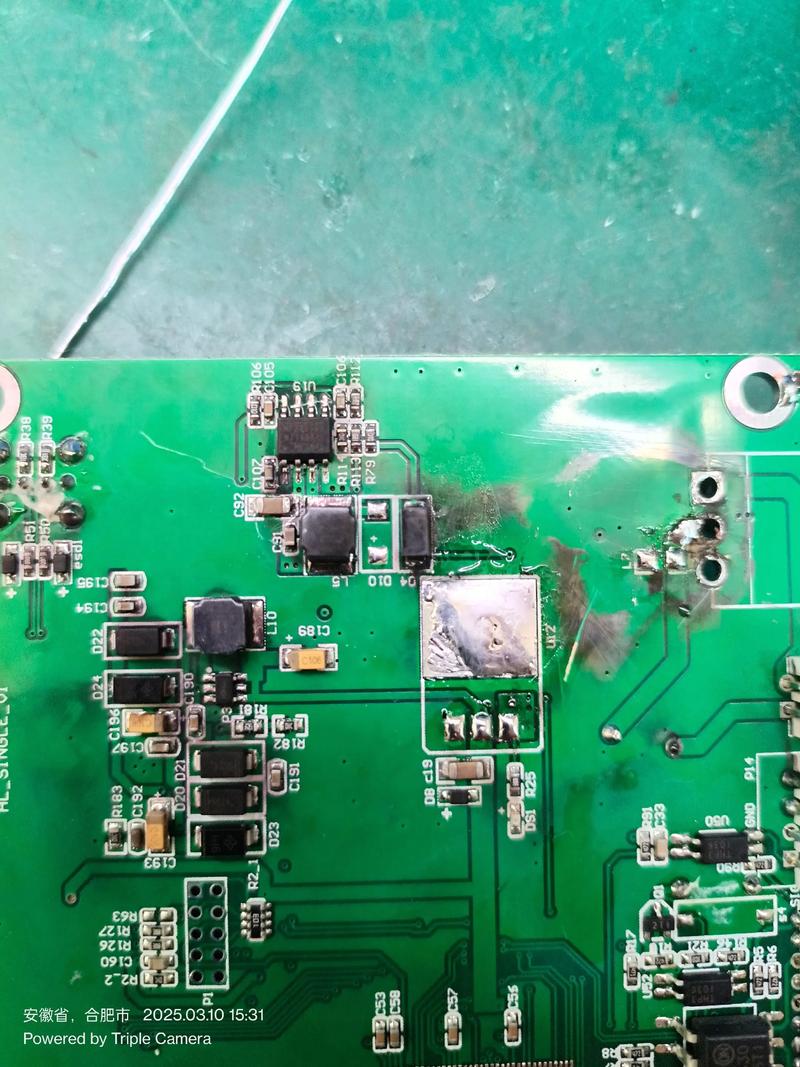

常见故障排查需遵循“先外后内、先简单后复杂”原则，视频演示中，第一步是目视检查，观察PCB是否有明显烧焦、虚焊、元件破裂或铜箔断裂的情况，例如电容鼓包、电阻发黑等直观特征，第二步是通电测试，使用万用表测量电源电压是否正常，结合视频中的“电压测量点位示意图”逐步排查，第三步是针对功能故障，如通讯接口异常，可通过示波器检测信号波形，视频会演示如何区分信号失真、干扰或完全无输出的故障类型。

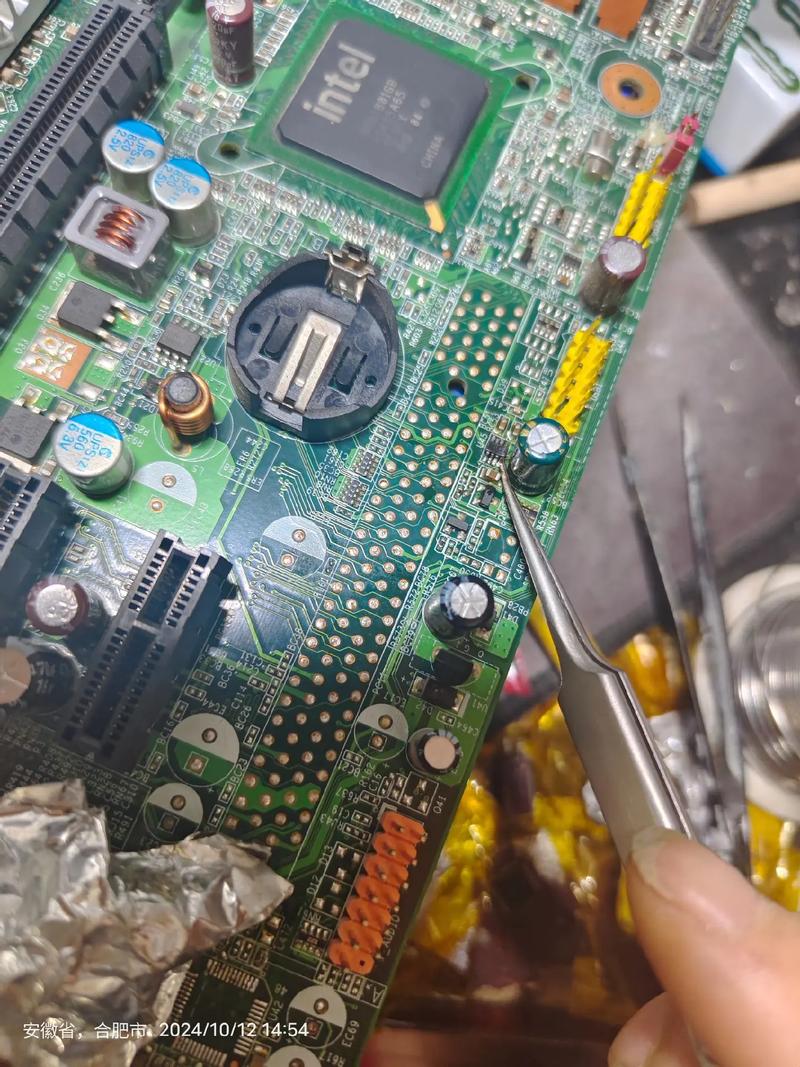

实操维修步骤是视频学习的核心内容,对于虚焊或脱焊元件，视频会展示用烙铁加热焊点至熔锡状态，同时用镊子轻推元件确认是否焊接牢固；若需更换元件，先使用吸锡器清理焊盘，再将新元件按原方向插入，采用“五步焊接法”（预热、上锡、送件、焊接、冷却）确保焊点光亮饱满，对于多层板断线维修，视频会演示用飞线法：断开破损铜箔两端，用细铜线两端焊接至对应焊盘，注意套热缩管防止短路，对于过孔损坏，可使用导电银胶填充或钻孔后植入导线修复。
维修过程中需注意防静电措施（佩戴防静电手环）、避免长时间加热导致焊盘脱落，以及更换元件时参数的一致性，视频教程中常通过“错误操作对比”强调常见误区，如用蛮力拆卸元件导致焊盘损坏、或焊接时间过长烧毁周边元器件等。
相关问答FAQs：
Q1：PCB板维修时如何判断是元件损坏还是线路问题？
A1：可通过二分法排查：先测量电源输入端电压是否正常，若异常则检查供电线路；若正常，再逐级测量关键测试点电压，结合原理图对比标称值，视频演示中会使用“信号注入法”，如向通讯接口输入模拟信号，观察输出端响应，判断故障在前级电路还是后级负载。
Q2：没有专业设备的情况下，如何修复PCB板的细断线？
A2：可使用细漆包线或铜线：先用美工刀刮断线处焊盘露出铜箔，涂少量助焊剂，将漆包线两端镀锡后分别焊接至对应焊盘，拉直后用502胶固定，视频教程会展示如何用放大镜确保对位精准，避免短路。
