超结MOSFET（Super Junction MOSFET）是一种突破传统MOSFET结构限制的新型功率半导体器件，其核心创新在于通过交替的N型与P型柱状掺杂层形成“电荷补偿”结构，实现了高耐压与低导通电阻的平衡，成为现代电力电子系统中高效、紧凑功率变换的关键器件，与传统平面MOSFET依赖高电阻率漂移区来承受高压不同，超结技术通过P柱与N柱的交替排列，在相同耐压水平下，可将漂移区电阻降低至传统器件的1/3至1/5,显著提升了器件的性能。

超结MOSFET的技术原理与结构特点

传统MOSFET的耐压能力与导通电阻之间存在“trade-off”关系：为提高耐压，需增加漂移区的厚度和掺杂浓度，但这会导致导通电阻呈平方倍增长，称为“Rds(on)×BV极限”，超结MOSFET通过引入“电荷平衡”概念打破这一限制，其结构中，P型柱与N型柱交替排列，形成类似“分立电容”的三维结构，在器件关断状态下，P柱与N柱耗尽层完全耗尽，电荷总量相等，电场分布近似为矩形，而非传统器件的三角形，从而在相同耐压下大幅减少漂移区厚度。

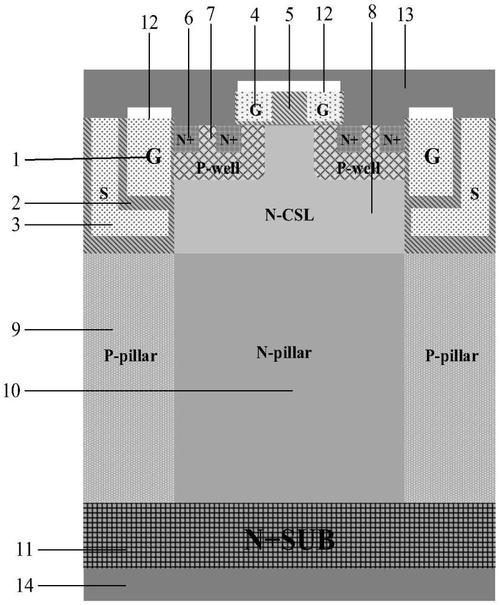

具体而言，超结MOSFET的关键结构参数包括柱间距（W）、柱高度（H）及掺杂浓度（N），柱间距越小，电荷补偿效果越好，导通电阻越低，但对工艺精度要求越高；柱高度则直接影响耐压能力，高度越大，耐压越高，通过优化这些参数,超结MOSFET可在600V至1700V耐压范围内实现传统器件难以兼顾的高性能。

核心优势与应用价值

超结MOSFET的核心优势体现在高效率、高功率密度与高频率特性三个方面。

1. 低导通电阻与低开关损耗：得益于电荷平衡结构，超结MOSFET的Rds(on)显著低于传统器件，例如在900V耐压等级下，超结MOSFET的Rds(on)可降至传统器件的50%左右，导通损耗大幅降低，其反向输出电容（Crss）较小，开关过程中米勒效应减弱，开关损耗降低，适合高频应用（>100kHz）。
2. 高功率密度：导通电阻的降低允许在相同散热条件下使用更小的散热器，或通过更高的开关频率减小无源元件（电感、电容）体积，从而实现电源模块的小型化，在服务器电源、适配器等领域，采用超结MOSFET可将功率密度提升30%以上。
3. 宽应用范围：超结MOSFET已广泛应用于开关电源（如AC/DC适配器、LED驱动）、新能源（光伏逆变器、电动汽车充电桩）、工业控制（变频器、电机驱动）及消费电子等领域，尤其在高压、高频、高效场景中不可替代。

工艺挑战与技术演进

尽管超结MOSFET优势显著，但其制造工艺复杂，面临诸多挑战，P柱与N柱的交替排列要求极高的掺杂精度与对准能力，需采用深槽刻蚀（如ICP刻蚀）与高浓度离子注入技术，工艺难度远超传统平面工艺，P柱与N柱的界面缺陷可能影响器件可靠性，需通过优化退火工艺降低缺陷密度，超结MOSFET的体二极管反向恢复特性较差，在硬开关应用中需外接快恢复二极管，或通过结构改进（如集成场停止技术）提升性能。

为应对这些挑战，超结技术不断演进：

• 先进工艺优化：采用纳米级柱间距（<1μm）与外延生长技术，提升电荷补偿效率；
• 结构创新：如“超结+场停止”结构，兼顾高耐压与低导通电阻；
• 集成化设计：将超结MOSFET与控制电路、保护功能集成，形成智能功率模块（IPM），简化系统设计。

性能对比与传统MOSFET

为直观展示超结MOSFET的优势，以下以900V耐压等级器件为例，对比其与传统平面MOSFET的关键参数：

从表中可见，超结MOSFET在导通电阻、开关损耗等关键指标上均显著优于传统器件,为高频高效应用提供了可能。

相关问答FAQs

Q1：超结MOSFET与传统MOSFET在驱动电路设计上有何差异？
A：超结MOSFET的开关速度更快，米勒平台效应较弱，但驱动电压需确保充分开启（通常10-15V）以降低Rds(on），其输入电容（Ciss）较小，对驱动电流需求较低，但需注意高速开关时的dv/dt可能导致误触发，建议在栅极串联小电阻（5-10Ω）并增加栅源极稳压二极管，提高抗干扰能力。

Q2：超结MOSFET的体二极管性能较差，如何解决？
A：超结MOSFET的体二极管反向恢复电荷（Qrr）较大，在硬开关应用中可能引发电压振荡与额外损耗，解决方案包括：① 外接超快恢复二极管（FRD）并联，承担反向电流；② 采用“有源钳位”电路，抑制电压过冲；③ 选择集成优化体二极管的超结MOSFET（如采用场停止技术或软恢复结构），或在软开关拓扑（如LLC、移相全桥）中应用,避免体二极管导通。
