ATmega技术手册是开发基于ATmega系列微控制器的必备参考资料,该系列由Microchip Technology（原Atmel）推出，广泛应用于嵌入式系统、工业控制、消费电子等领域，手册详细描述了芯片的硬件架构、外设功能、电气特性及开发指南，帮助开发者高效完成系统设计与调试。
ATmega系列微控制器基于AVR RISC架构，采用哈佛结构，具备高性能、低功耗的特点，技术手册首先介绍了芯片的核心参数，包括工作电压范围（通常为1.8V-5.5V）、工作频率（最高可达20MHz或更高，具体型号依赖）、Flash存储器容量（从几KB到数百KB不等）、SRAM大小（通常为几KB）以及EEPROM容量（用于数据持久化存储），以ATmega328P为例，其拥有32KB Flash、2KB SRAM和1KB EEPROM，足够应对大多数中小型应用场景。
手册的核心章节之一是“中央处理器（CPU）架构”，详细说明了AVR RISC指令集的特点，如大多数指令在单个时钟周期内完成，支持乘法指令，以及32个通用工作寄存器与算术逻辑单元（ALU）的协同工作机制，还介绍了中断系统的实现，包括全局中断使能位、中断向量表及优先级配置，开发者可通过合理利用中断提高系统的实时响应能力。
外设功能部分是技术手册的重点内容,ATmega系列集成了丰富且灵活的外设模块，以适应多样化的应用需求，以下列举主要外设及其功能说明（部分功能可通过表格形式呈现）：
| 外设模块 | 主要功能 | 关键特性 |
|---|---|---|
| 定时器/计数器 | 提供精确的时间延时、脉冲计数、PWM输出等功能 | 多路独立通道，支持比较匹配、输入捕获模式，PWM分辨率可达8-10位 |
| UART（串行通信） | 实现全双工异步串行数据传输 | 支持多种波特率，硬件帧错误检测，可通过中断方式收发数据 |
| SPI（串行外设接口） | 高速同步串行总线，用于连接Flash、传感器、SD卡等外设 | 主从模式支持，最高传输速率可达系统时钟频率的一半，支持中断传输 |
| I2C（TWI接口） | 两线式串行总线，用于连接多个设备（如EEPROM、OLED屏） | 支持多主机/从机模式，地址可配置，硬件自动产生起始/停止条件 |
| ADC（模数转换器） | 将模拟信号转换为数字信号 | 10位分辨率（部分型号为12位），8-16路输入通道，支持单次转换和连续转换模式 |
| GPIO（通用输入输出） | 控制引脚的输入/输出状态 | 可配置上拉电阻，支持外部中断触发（上升沿、下降沿、电平变化） |
手册中对外设的寄存器配置进行了详细说明,以定时器为例，其控制寄存器（如TCCRxA、TCCRxB）包含时钟源选择、波形生成模式等配置位，开发者需通过正确设置这些寄存器来实现定时或PWM功能，每个外设通常还配有状态寄存器（如TIFR）用于标志位管理，以及中断屏蔽寄存器（如TIMSK）用于使能相关中断。
电气特性章节提供了芯片在不同工作条件下的电压、电流、功耗等参数，ATmega328P在5V、16MHz工作频率下的典型工作电流约为10mA，而在空闲模式下可降至约0.3mA，掉电模式下更是低至0.1μA，这对于电池供电的低功耗设备至关重要，手册还列出了引脚的绝对最大额定值、输入/输出电压范围及电容参数，帮助设计硬件电路时避免损坏芯片。
开发指南部分涵盖了从环境搭建到代码烧录的全流程,推荐使用Microchip Studio（前身为Atmel Studio）作为集成开发环境（IDE），配合AVR-GCC编译器进行代码编写，或使用Arduino IDE简化开发流程，技术手册详细介绍了芯片的编程接口（如ISP、PDI、HVSP等），以及通过SPI或UART方式实现程序烧录的方法，还提供了调试建议，如使用JTAG或调试模块进行实时调试，以及通过熔位（fuse bits）配置芯片的默认行为（如时钟源选择、看门狗使能等）。
在硬件设计方面,手册强调了电源去耦的重要性，建议在VCC和GND引脚之间并联0.1μF电容以减少电源噪声；对于未使用的引脚，应明确其配置状态（如设置为输出或输入并上拉）以避免意外功耗或引脚竞争，复位电路的设计也是关键，推荐使用外部复位电路或利用芯片内部看门狗定时器实现可靠复位。
技术手册通常附有应用电路示例和典型问题解决方案,例如针对ADC采样精度不足的问题，手册建议优化PCB布线、减少模拟信号走线长度，并采用软件滤波算法（如滑动平均）提高数据稳定性，对于通信接口的抗干扰设计，则建议在信号线上串联电阻或使用磁珠滤波。
相关问答FAQs：
Q1: 如何通过技术手册确定ATmega芯片的引脚功能？

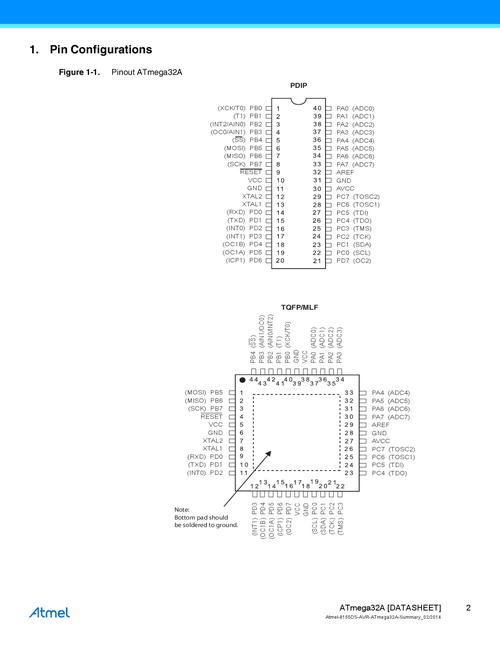

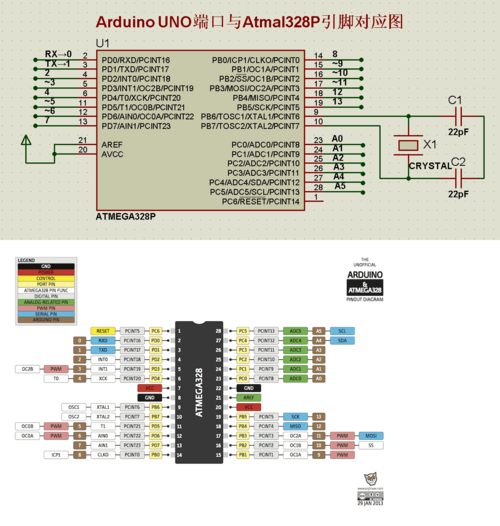

A1: 技术手册的“Pinout Diagram”（引脚图）章节会清晰标注每个引脚的功能，如I/O端口（PB0-PB7等）、电源引脚（VCC、GND）、复位引脚（RESET）及外设专用引脚（如TX/RX用于UART、MISO/MOSI用于SPI）。“Port Pins”章节会详细说明每个I/O引脚的第二功能（如外部中断输入、PWM输出等），开发者需根据应用需求合理分配引脚功能，避免冲突。
Q2: 技术手册中“熔位（fuse bits）”的作用是什么？如何正确配置？
A2: 熔位是芯片内部用于配置底层硬件行为的非易失性存储单元，包括时钟源选择（内部RC振荡器/外部晶振）、看门狗定时器使能、复位引脚功能（如RESET/I/O）等，配置错误可能导致芯片无法启动或功能异常，配置方法需通过专用编程器（如USBasp）或烧录软件（如AVRDUDE）读取当前熔位值，并根据手册中的熔位表修改，若使用外部8MHz晶振，需将“CKSEL”熔位设置为相应模式，并禁用“CKDIV8”以避免时钟分频，建议配置前备份原始熔位，避免芯片“变砖”。
