AMOLED制备技术是当前显示领域的关键工艺之一，其核心在于通过有机材料在电场驱动下的发光特性实现高对比度、高色彩饱和度的显示效果，与传统的LCD技术相比，AMOLED具备自发光、响应速度快、视角广等优势，而这些优势的实现离不开复杂的制备流程和精密的技术控制，AMOLED制备技术涉及从基板处理到薄膜封装的多个环节,每个步骤的工艺参数和材料选择都会直接影响最终器件的性能和良率。
在AMOLED制备的初始阶段，基板的选择与处理至关重要，目前主流的基板材料包括玻璃基板和柔性塑料基板，其中玻璃基板如康宁的Corning Glass具有优异的热稳定性和表面平整度，适合刚性AMOLED的生产；而柔性基板如PI（聚酰亚胺）则需要具备更高的耐温性和柔韧性，以满足可折叠显示的需求，基板表面需要经过严格的清洗和预处理，通常采用超声波清洗去除有机污染物，然后通过等离子体处理改善表面能，确保后续薄膜沉积的均匀性，对于柔性AMOLED，基板上还需形成缓冲层和阻挡层,以防止水氧渗透和外界机械损伤。
接下来是薄膜晶体管（TFT）阵列的制备，这是AMOLED显示器的驱动核心，TFT技术主要分为非晶硅（a-Si）、低温多晶硅（LTPS）和氧化物半导体（如IGZO）三大类，a-Si TFT成本低、工艺成熟，但电子迁移率较低，仅适用于低分辨率显示；LTPS TFT具有较高的电子迁移率（可达100 cm²/V·s以上），能够支持高刷新率和高分辨率，但制备温度较高（约600℃），限制了其在柔性基板上的应用；IGZO TFT则兼顾了较高的电子迁移率（约10 cm²/V·s）和低温制备特性（低于300℃），成为当前大尺寸AMOLED和柔性AMOLED的主流选择，TFT阵列的制备通常采用光刻、刻蚀等半导体工艺，通过多次沉积和图案化形成像素电极、栅极、源漏极等结构，其中关键步骤包括金属电极的溅射沉积、绝缘层的CVD（化学气相沉积）以及半导体层的刻蚀精度控制，这些环节的缺陷会导致TFT性能不稳定,进而影响显示效果。

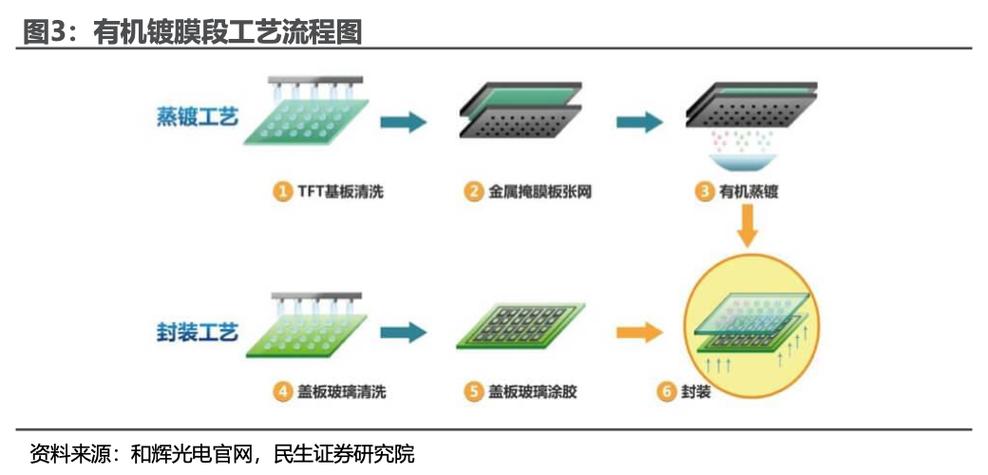

在TFT阵列完成后，需要制备有机发光功能层，这是AMOLED的核心发光单元，有机发光层通常包括空穴注入层（HIL）、空穴传输层（HTL）、发光层（EML）、电子传输层（ETL）和电子注入层（EIL），这些有机材料通过真空蒸镀或溶液法制备形成，真空蒸镀是目前的主流技术，通过将有机材料在真空腔中加热升华，然后通过金属掩模板（FMM）精确沉积到基板指定区域，实现红、绿、蓝三色像素的 patterning，蒸镀工艺的关键在于控制材料的沉积速率（通常为0.1-1 Å/s）和基板温度（约100-150℃），以确保薄膜的均匀性和致密性，真空蒸镀存在材料利用率低（约5%-10%）、金属掩模板易变形等问题，尤其是对于高分辨率AMOLED，FMM的精度要求已达到微米级，制造难度和成本大幅增加，相比之下，溶液法制备（如喷墨打印、旋涂等）具有材料利用率高、成本低的优点，但目前面临有机材料溶解性差、薄膜均匀性不足等挑战,主要应用于低分辨率或照明领域。
发光层制备完成后，需通过阴极的沉积形成完整的OLED器件结构，阴极材料通常采用低功函数金属（如铝、镁）或其合金，以降低电子注入势垒，对于顶发射AMOLED（光从基板对面射出），阴极需具备一定的透光性，因此常采用半透明金属（如Ag）或复合透明导电层（如ITO/Ag/ITO），阴极沉积同样采用真空蒸镀工艺，需避免对有机发光层的污染和损伤，沉积后的阴极需与发光层形成良好的欧姆接触,以确保器件的发光效率。
AMOLED器件对水氧极为敏感，有机材料在潮湿环境下会发生降解，导致器件寿命急剧下降，薄膜封装（TFE）是AMOLED制备的关键环节，传统封装采用玻璃盖板和密封胶，但柔性AMOLED需采用多层薄膜封装结构，通常在器件表面交替沉积无机层（如Al₂O₃、SiNₓ）和有机层（如丙烯酸酯），无机层提供阻隔性能，有机层缓冲应力，防止薄膜开裂，薄膜封装的制备方法包括原子层沉积（ALD）、等离子体增强化学气相沉积（PECVD）等，其中ALD具有优异的保形性和厚度控制精度（可达纳米级），是高阻隔封装的首选技术，封装后的水氧渗透率（WVTR）需低于10⁻⁶ g/m²/day,才能满足AMOLED的寿命要求。

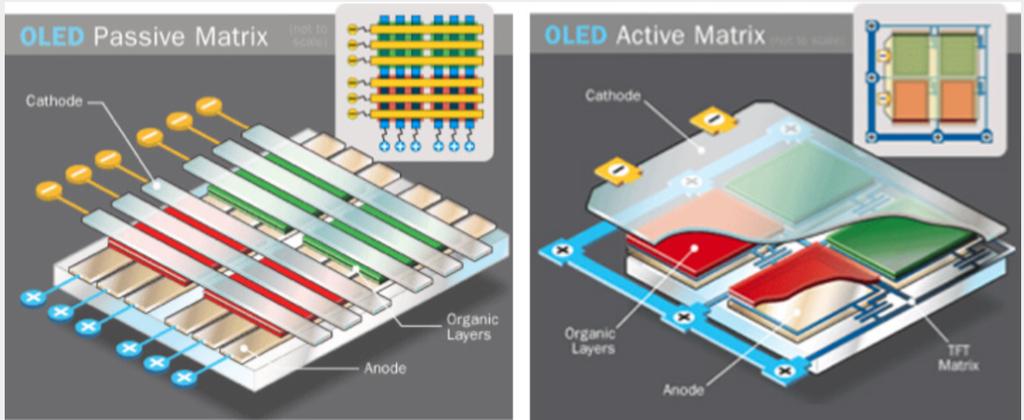

AMOLED面板需经过模块组装和老化测试，包括偏光片、驱动IC（IC Driver）的贴合，以及FPC（柔性电路板）的连接，驱动IC负责将图像信号转换为TFT的控制信号，其驱动方式可分为主动矩阵（AM）和被动矩阵（PM），AMOLED均采用AM驱动，以实现高分辨率和高亮度显示，老化测试则通过长时间点亮筛选出早期失效的像素,确保面板的可靠性。
以下是AMOLED制备技术关键步骤的简要对比：
| 制备环节 | 关键技术 | 材料/设备 | 核心挑战 |
|---|---|---|---|
| 基板处理 | 等离子体清洗、表面改性 | 玻璃/PI基板、等离子体处理设备 | 柔性基板耐温性、表面平整度控制 |
| TFT阵列制备 | 光刻、刻蚀、薄膜沉积 | LTPS/IGZO半导体、金属电极（Mo/Al） | 高迁移率与低温工艺的平衡 |
| 有机发光层制备 | 真空蒸镀、溶液法制备 | 有机材料（红绿磷光/荧光材料）、FMM掩模 | 蒸镀材料利用率、溶液法均匀性 |
| 阴极沉积 | 真空蒸镀、半透明电极制备 | Al/Ag合金、ITO | 阴极透光率与导电性的平衡 |
| 薄膜封装 | ALD、PECVD多层封装 | Al₂O₃、SiNₓ、丙烯酸酯 | 高阻隔性（WVTR<10⁻⁶）与柔韧性兼顾 |
| 模块组装 | 偏光片贴合、驱动IC绑定 | 偏光片、FPC、ACF导电胶 | 贴合精度、驱动信号完整性 |
相关问答FAQs：
Q1：AMOLED制备中，真空蒸镀与溶液法各有何优缺点？
A1：真空蒸镀技术成熟，薄膜均匀性和致密性优异，适合高分辨率显示，但材料利用率低（不足10%）、成本高，且金属掩模板易受热变形，限制了大尺寸面板的生产，溶液法（如喷墨打印）材料利用率高（可达90%）、成本低，工艺简单，适合柔性显示，但目前有机材料的溶解性和成膜性较差，薄膜均匀性和发光效率难以达到蒸镀水平,主要应用于低分辨率或照明领域。
Q2：柔性AMOLED的薄膜封装技术为何采用多层结构？
A2：柔性AMOLED的薄膜封装采用“无机层/有机层”交替的多层结构，是因为单一无机层（如Al₂O₃）虽然阻隔性能优异，但脆性大，在弯曲时易产生裂纹导致封装失效；而有机层（如丙烯酸酯）柔韧性好，可缓冲应力，但阻隔性能较差，多层结构通过无机层提供高阻隔性，有机层增强柔韧性，协同实现高水氧阻隔（WVTR<10⁻⁶ g/m²/day）和优异的机械弯曲性能,满足柔性显示的寿命和可靠性需求。
