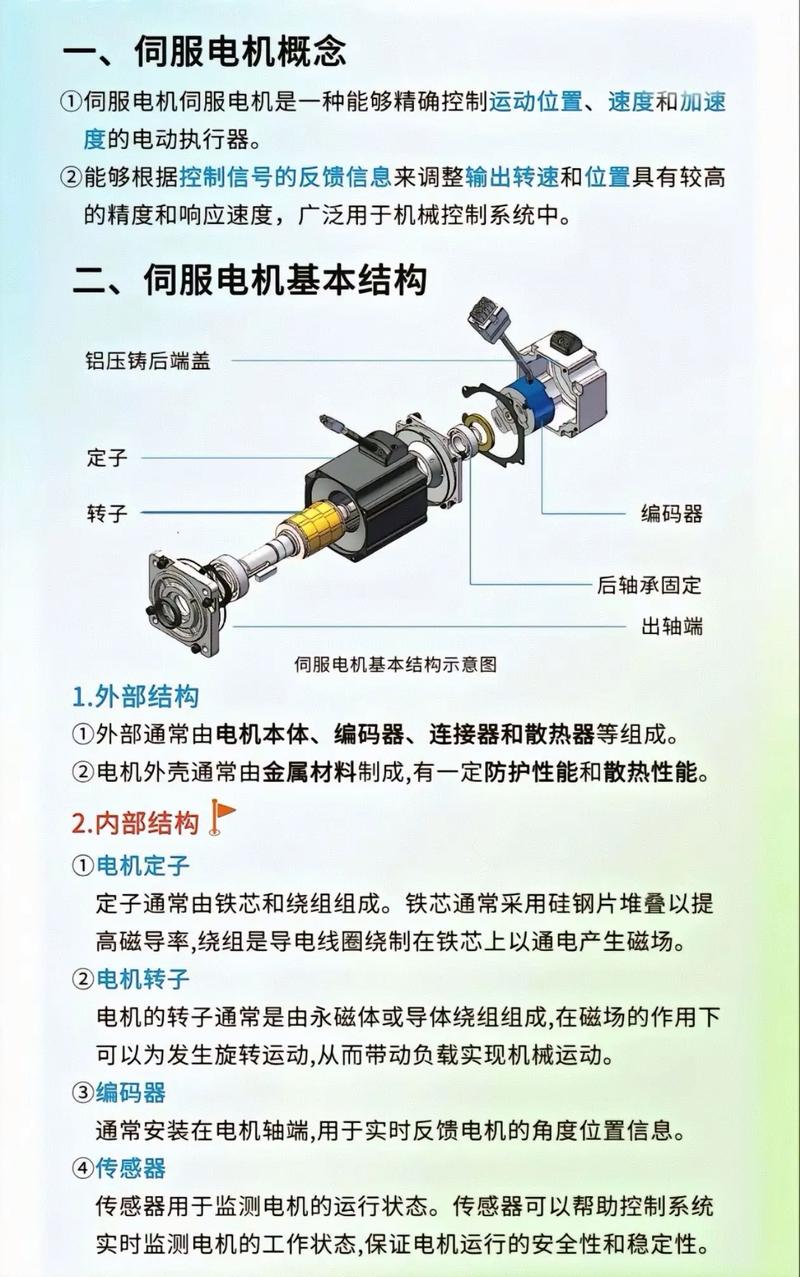

交流伺服电机的维修方法涉及故障诊断、部件检测、参数调整及更换等多个环节，需结合电机类型（如交流永磁同步伺服电机、异步伺服电机等）和应用场景逐步排查，以下从常见故障现象出发，系统介绍维修流程及注意事项。
故障初步诊断与安全准备
维修前需确认故障现象,如电机不启动、异响、过热、位置偏差、编码器报警等，并记录故障代码（通过伺服驱动器显示屏或上位机获取），必须切断电源，等待电容完全放电（通常需5-10分钟），并使用万用表确认输入端无电压，避免触电或设备损坏，需准备好维修工具：万用表、示波器、编码器读取器、绝缘电阻测试仪、扳手套装、酒精、棉布及同型号备件（如轴承、编码器、绕组等）。
常见故障分类与维修步骤
电机无法启动或无动作
可能原因：电源故障、驱动器参数异常、电机绕组开路/短路、编码器信号丢失、机械负载卡死。
维修步骤：

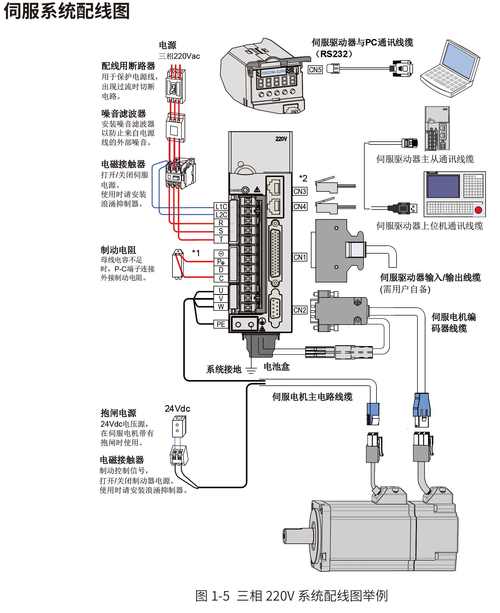

- 电源检查：用万用表测量驱动器输入电压（三相AC200V或AC380V，需确认规格）、控制电源（如DC24V）是否正常，检查断路器、接线端子是否松动或烧蚀。
- 驱动器参数核查：恢复驱动器至出厂默认参数（如通过软件复位或短接特定端子），检查转矩限制、使能信号（如EN信号是否为高电平）、模式选择（位置/速度/转矩模式）是否正确。
- 电机绕组检测：断开电机与驱动器连接，用万用表电阻档测量三相绕组阻值（通常为0.5-2Ω，需三相平衡），若某相无穷大或阻值异常，可能存在开路；若阻值偏低，可能匝间短路，需进一步用绝缘电阻测试仪测绝缘电阻（应≥10MΩ）。
- 编码器信号排查：用示波器检测编码器输出信号（如AB相脉冲、UVW相励磁信号），若无信号或信号畸变，需检查编码器电缆是否破损、接头是否松动，或更换编码器。
- 机械负载检查：手动转动电机轴，确认负载是否卡死（如轴承损坏、传动机构异物），若转动顺畅，则故障在电气侧；若卡死，需先修复机械部分。
电机运行异常（异响、振动、过热）
可能原因：机械部件磨损、电机与负载不对中、绕组短路、轴承损坏、驱动器参数不匹配（如增益过高）。
维修步骤：
- 机械部件检查：拆开电机端盖，检查轴承是否磨损（用手转动听噪音、观察滚珠或保持架是否断裂）、转子动平衡是否良好（如是否有磕碰变形），若轴承损坏，需用拉马拆卸并更换同型号轴承（注意原轴承游隙、精度等级）。
- 对中校准：使用激光对中仪检查电机与负载（如联轴器、丝杠）的同轴度，偏差应≤0.05mm/100mm，若偏差过大，需调整底座或更换柔性联轴器。
- 绕组与冷却系统检测：若电机过热，需测量绕组阻值（与正常值对比），排除短路；检查冷却风扇是否运转、风道是否堵塞（如灰尘积累），清理风道或更换风扇。
- 驱动器参数优化：通过驱动器软件调整增益参数（如位置增益P、速度增益V），逐步降低增益值至振动消失；若为转矩模式，检查负载惯量比是否超出驱动器允许范围（10倍电机惯量），需增加减速机或更换大惯量电机。
位置偏差或定位精度下降
可能原因：编码器脏污/损坏、丝杠/传动机构间隙、反馈信号干扰、驱动器计数误差。
维修步骤：
- 编码器清洁与检测：拆下编码器盖板，用无水酒精擦拭码盘（光电编码器）或磁环（磁编码器），检查是否有划痕或污渍；用编码器读取器读取单圈/多圈分辨率，与标称值对比（如17位编码器分辨率为131072），若异常需更换编码器。
- 传动机构间隙调整：检查减速机背隙、丝杠螺母间隙，通过预压调整装置消除间隙（如更换垫片、调整双螺母结构），确保反向无空程。
- 抗干扰措施：检查编码器电缆是否与动力线分开布线（距离≥30cm），避免平行敷设；在编码器信号端加装磁环滤波，或使用屏蔽电缆（屏蔽层单端接地）。
- 驱动器参数校准：执行驱动器原点搜索（Home Search）功能，重新设定电子齿轮比；若为多轴系统，检查轴间同步参数是否正确。
编码器报警（如Err 21、Err 41）
可能原因：编码器断线、供电异常、信号丢失、码盘污染。
维修步骤：
- 供电与线路检查：用万用表测量编码器供电电压（通常为DC5V或DC12V），确认线路电压降≤0.3V；检查编码器电缆芯线是否断裂（尤其是细弱信号线），必要时更换电缆。
- 信号波形分析：用示波器观察编码器AB相脉冲是否为干净方波（幅值≥3V），若波形毛刺多，可能是干扰或编码器损坏，需在信号端并联电容（如100pF）滤波。
- 码盘清洁与更换：若编码器为光电式，码盘油污或划痕会导致信号丢失，需用酒精擦拭；若码盘物理损坏，需更换整个编码器组件（注意编码器与电机轴的同轴度）。
驱动器显示过载或过流报警
可能原因：负载过大、电机绕组短路、驱动器IPM模块损坏、参数设置错误（如转矩限制过高）。
维修步骤：
- 负载核查：确认实际负载是否超过电机额定转矩（查看电机铭牌），若长期过载，需更换大功率电机或优化机械设计。
- 绕组与模块检测：断开电机连接，用万用表测驱动器输出端三相电阻，若短路需更换电机；测IPM模块（功率模块）G-E、C-E极电阻，若短路或击穿（正常值应为无穷大），需更换模块并驱动器驱动板。
- 参数调整：降低驱动器转矩限制值（通常为电机额定转矩的50%-150%），检查加减速时间是否过短（导致瞬时过流），适当延长加减速曲线。
维修后测试与注意事项
维修完成后需进行空载测试：电机不带负载，驱动器设置为速度模式，逐步提高转速至额定值，观察电流、振动、噪音是否正常；再进行负载测试，验证定位精度、转矩输出是否符合要求，测试中需注意：
- 避免频繁启停（每小时≤50次），防止电机过热；
- 确保防护装置（如联轴器罩）安装到位，避免人员接触旋转部件；
- 定期维护：每3-6个月清洁电机内部粉尘，检查轴承润滑（使用高温润滑脂，如Shell Alvania EP2），润滑脂填充量占轴承腔1/3-1/2。
相关问答FAQs
Q1：交流伺服电机运行时出现“吱吱”异响，如何判断是轴承问题还是编码器问题？
A：可通过以下方法区分：①断电后手动转动电机轴，若轴承处有“咔哒”声或转动不顺畅，多为轴承损坏（滚珠破裂或保持架磨损）；②若转动顺畅，通电后驱动器显示编码器报警（如Err 21），或用示波器检测编码器信号异常（如脉冲丢失），则为编码器问题（如码盘脏污或信号线干扰）。
Q2：维修后电机定位精度不稳定，可能与哪些因素有关？
A：主要原因包括：①编码器信号受干扰（如电缆屏蔽层未接地、与动力线并行）；②传动机构存在间隙（如减速机背隙、丝杠磨损）；③环境温度变化导致电机热变形（需确认电机是否工作在额定温度范围）；④驱动器电子齿轮比参数设置错误（需重新计算并输入脉冲当量值）。
