DC转DC电路故障维修是电子维修领域中的常见任务,这类电路广泛应用于各类电子设备中，如电源适配器、通信设备、工业控制系统等，用于将一种直流电压转换为另一种直流电压，其故障原因多种多样，维修过程需要系统性的排查和专业的工具支持，以下从常见故障现象、故障原因分析、维修步骤及注意事项等方面进行详细阐述。
常见故障现象及初步判断
DC转DC电路的故障通常表现为输出电压异常（无输出、输出电压过高或过低）、输出纹波过大、电路过热、工作不稳定或完全无法启动等，不同的故障现象可能指向不同的故障点，例如无输出电压通常与输入回路、功率开关管、控制芯片或反馈回路有关；输出电压过低则可能是负载过重、输入电压不足或反馈电路异常导致的，维修时，首先应通过观察法（如检查元件有无烧毁、变色、虚焊）和仪器测量法（如用万用表测电压、电流）初步判断故障范围。
故障原因分析
输入回路故障
输入回路是DC转DC电路工作的基础,常见故障包括输入保险丝熔断、输入滤波电容失效（如鼓包、漏液）、输入端子接触不良等，保险丝熔断通常说明后级存在短路或过流故障；输入滤波电容失效会导致输入电压纹波增大，影响电路稳定工作，在维修一台工业电源时，若发现输入保险丝发黑熔断，需进一步检查整流桥、功率开关管等元件是否击穿。

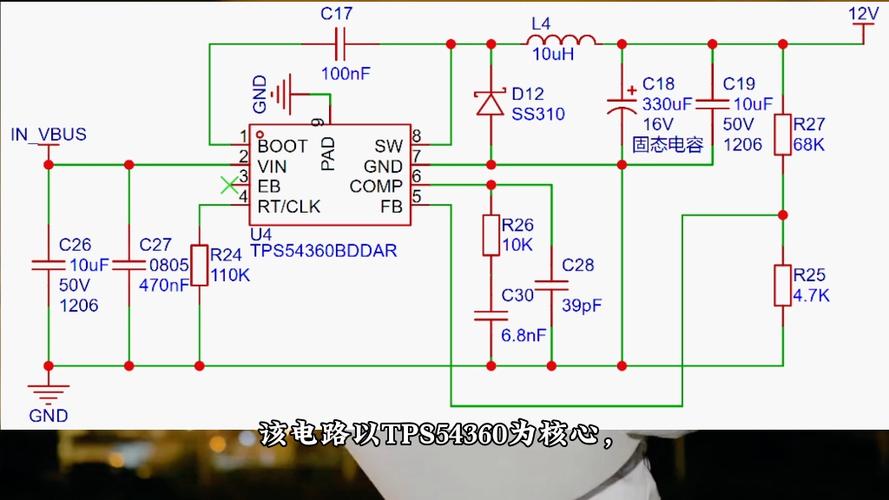

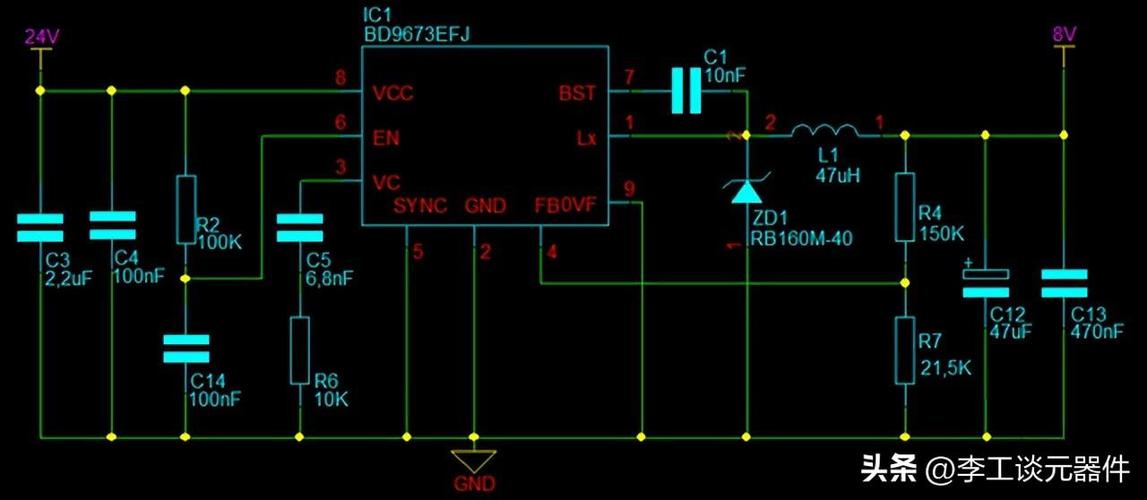

功率变换电路故障
功率变换电路是DC转DC的核心部分,主要包括功率开关管（如MOSFET、IGBT）、续流二极管、储能电感等，功率开关管因过压、过流或散热不良而击穿是常见故障，通常表现为短路，导致输入电流过大、保险丝熔断，续流二极管失效（开路或短路）会影响能量传输效率，导致输出电压异常，储能电感因磁饱和或断线会导致电流突变，可能引发开关管损坏，在 buck电路中，若MOSFET栅极无驱动信号但已击穿，需检查驱动电路是否异常。
控制与驱动电路故障
控制芯片（如PWM控制器）及其外围电路、驱动电路是保证功率开关管正常工作的关键，控制芯片损坏会导致无PWM输出，使电路无法工作；驱动电路中光耦、三极管等元件失效会导致开关管驱动不足或过驱动，增加损坏风险，反馈电路（如电压采样电阻、误差放大器）异常会导致输出电压偏离设定值，例如在反激式电路中，若光耦反馈失效，可能引发输出电压升高而烧毁负载。
输出回路故障
输出回路的故障主要包括输出滤波电容失效、负载短路、输出整流二极管损坏等，输出滤波电容容量减小或ESR增大会导致输出纹波增大，影响负载正常工作；负载短路会导致输出电流过大，可能触发过流保护或损坏功率元件，维修一台通信设备电源时，若输出电压纹波超标，需重点检查输出电容是否老化或虚焊。
维修步骤
- 安全准备：断开输入电源，对大容量电容进行放电，避免触电或元件损坏，使用隔离变压器保护维修设备和人身安全。
- 外观检查：观察电路板有无明显烧焦、元件破裂、虚焊或漏液现象，重点检查功率元件（如MOSFET、二极管）的外观。
- 静态电阻测量：用万用表二极管档测量功率开关管、整流桥等关键元件的极间电阻，判断是否击穿，正常情况下，MOSFE的体二极管应有正向导通、反向截止的特性。
- 输入回路检查：测量输入保险丝是否通断，输入电压是否正常，滤波电容是否漏电或失效，若保险丝熔断，需排查后级短路故障后再更换同规格保险丝。
- 控制与驱动电路检查：测量控制芯片供电电压是否正常，PWM输出端是否有脉冲信号，若无输出，检查芯片外围电路（如振荡电阻、电容）是否损坏；若有输出但驱动级无信号，需检查驱动三极管、光耦等元件。
- 功率变换电路检查：在确认驱动信号正常的情况下，测量功率开关管的栅极电压是否正常（如MOSFE的栅极应有0-10V的脉冲电压），若栅极无电压，检查驱动电路；若栅极电压正常但开关管不工作，可能是开关管本身损坏。
- 输出回路检查：断开负载，测量空载输出电压是否正常，若电压恢复正常，说明负载短路；若仍异常，检查输出整流二极管、滤波电容等元件。
- 动态测试：在确保无明显短路后，可进行加电测试，用示波器观察输出电压波形、PWM波形及驱动波形，分析纹波大小、频率是否正常，判断电路工作状态。
维修注意事项
- 元件代换：更换元件时需注意参数匹配，如功率开关管的耐压、电流值，电容的容量、耐压值等，避免因参数不符引发二次故障。
- 散热处理：功率元件需安装散热器，确保散热良好，避免因过热损坏。
- 焊接质量：焊接时避免虚焊、假焊，尤其对功率元件和散热片之间的接触需保证良好导热。
- 保护电路：维修后需测试过压、过流等保护功能是否正常，确保电路安全可靠。
常见故障与维修方法对照表
| 故障现象 | 可能原因 | 维修方法 |
|---|---|---|
| 输出无电压 | 输入保险丝熔断、控制芯片损坏 | 更换保险丝，检查控制芯片供电及外围电路 |
| 输出电压过高 | 反馈回路开路、稳压管击穿 | 检查反馈光耦、采样电阻及稳压管 |
| 输出电压过低 | 负载过重、输入电容失效 | 断开负载测电压，检查输入滤波电容 |
| 输出纹波过大 | 输出电容老化、电感磁饱和 | 更换输出电容，检查电感是否损坏 |
| 电路工作不稳定 | 元件虚焊、散热不良 | 检查焊点，改善散热条件 |
相关问答FAQs
Q1：DC转DC电路输出电压纹波过大，如何排查？
A：首先断开负载，测量空载输出电压纹波，若纹波减小，说明负载存在问题；若仍过大，检查输出滤波电容是否失效（用万用表测电容容量或ESR），或电感磁饱和、PCB布局不合理导致的高频干扰，还需检查控制环路补偿电路是否正常，确保PWM频率稳定。
Q2：维修DC转DC电路时功率开关管频繁击穿，是什么原因？
A：功率开关管频繁击穿通常由以下原因导致：①驱动信号异常（如驱动电压过高、欠驱动或振荡），需检查驱动电路中三极管、光耦及栅极电阻是否正常；②过压冲击，如输入电压突变或续流二极管反向恢复时间过长，需在栅极增加稳压管或优化二极管选型；③散热不良，导致开关管过热，需更换散热器或改善散热条件；④负载短路未及时保护，需检查过流保护电路是否有效。
