tf2506d电源维修是一项需要专业知识和细致操作的技术工作,该电源模块广泛应用于工业设备、通信系统等领域，其稳定运行对设备整体性能至关重要，在维修过程中，需遵循系统化的排查流程，结合电路原理分析故障现象，逐步定位问题根源并采取有效解决措施，以下从常见故障类型、维修步骤、关键元件检测及注意事项等方面进行详细阐述。
常见故障现象与初步判断
tf2506d电源的故障表现多样,需通过观察法、测量法等进行初步判断，常见故障现象包括：输出电压异常（无输出、电压偏高或偏低）、输出纹波过大、电源无法启动、工作时出现异响或过热保护等，若开机后无任何输出，且指示灯不亮，通常怀疑输入电路或启动电路故障；若输出电压波动明显，则可能涉及反馈回路或滤波电容性能下降，维修前需记录故障发生时的具体环境（如负载情况、工作时长等），并结合电源规格书中的参数标准进行初步比对。
维修步骤与关键检测点
安全防护与外观检查
维修前务必切断输入电源,并等待滤波电容充分放电（可用万用表电阻档对电容进行放电操作），检查电源外壳有无变形、烧焦痕迹，保险管是否熔断，保险管熔断通常意味着存在严重短路故障，需重点排查整流桥、开关管等大功率元件；若保险管完好，则可能为启动电路或控制芯片异常。
输入电路检测

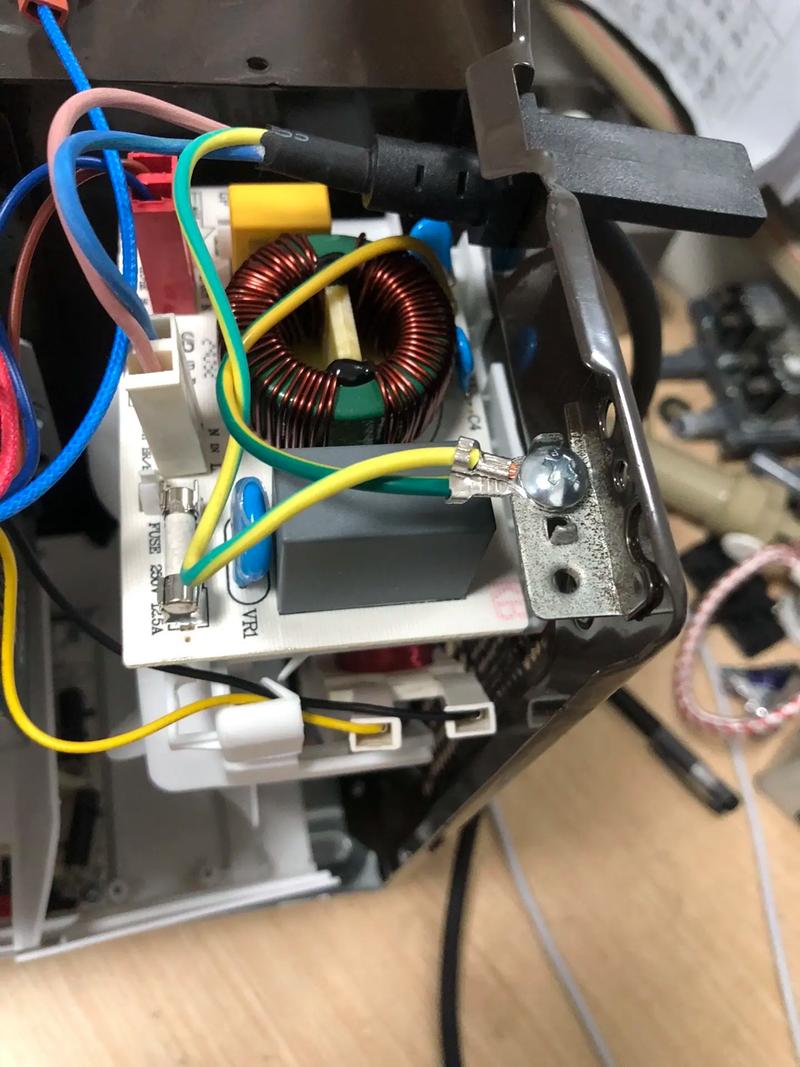

输入电路主要包括抗干扰电路、整流滤波模块，使用万用表二极管档检测整流桥四个二极管是否击穿，正反向阻值是否正常；测量输入滤波电容（通常为高压电解电容，如400V/100μF）有无鼓包、漏液现象，用 capacitance 档检测容值是否衰减（容值低于标称值20%需更换），下表为输入电路关键元件检测参考：
| 元件名称 | 正常状态参数 | 故障现象及可能原因 |
|---|---|---|
| 整流桥二极管 | 正向压降0.5-0.7V，反向阻值无穷大 | 击穿短路（导致保险熔断）、开路（无输入） |
| 输入滤波电容 | 容值误差±10%，ESR值小于0.5Ω | 容值下降（纹波增大）、漏液（短路风险） |
功率变换电路检查
功率变换电路是电源的核心,主要包括开关管（如MOSFET）、变压器、续流二极管等，首先检测开关管是否击穿，用万用表二极管档测量D-S极间阻值，正常时应存在单向导电性；若短路，需检查驱动电路是否异常，避免更换后再次击穿，变压器次级绕组需用电阻档检测是否开路，绝缘电阻应大于100MΩ，续流二极管（如肖特基二极管）的正向压降应小于0.5V，反向漏电流需在μA级以下。
控制与反馈回路分析
tf2506d多采用PWM控制芯片（如UC384x系列），需检测其供电电压（通常为12-20V）、反馈电压（如2.5V基准电压）是否正常，反馈回路的光耦（如PC817）是常见故障点，需检测光敏三极管的c-e极间阻值，受光后阻值应从无穷大降至几百欧姆，若反馈回路异常，可能导致输出电压失控或保护电路动作。

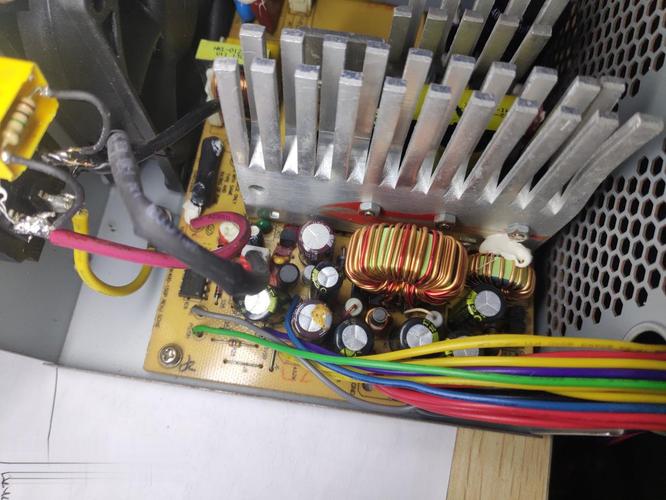

输出电路检测
输出端需整流滤波电路,包括整流二极管、滤波电容、电感等，测量输出电容容值及ESR值，若ESR过大（如超过1Ω）会导致纹波超标；电感有无磁饱和现象（可通过测量直流电阻判断，正常值约几十mΩ至几百mΩ），负载短路时，过流保护电路会动作，此时需断开负载检测电源空载输出是否正常。
维修案例与经验总结
案例1：某tf2506d电源输出电压为0V，保险管熔断，检测发现整流桥后端滤波电容炸裂，更换电容后测量整流桥二极管，确认有一只击穿，更换整流桥及保险管后恢复正常，故障原因为电网电压波动导致整流二极管过压击穿。
案例2：电源输出电压偏低（标称12V，实测8V），且纹波较大，检测输出电容容值正常，但ESR值达2Ω，更换同规格低ESR电容后纹波降至50mV以下，电压恢复正常，故障为电容老化导致滤波效果变差。
维修经验总结：① 高压电容放电不彻底易损坏万用表，操作前务必确认；② 开关管击穿时需同步检查驱动电阻、稳压管等元件；③ 更换元件时需注意参数匹配，如电容耐压、容值，二极管电流等级等。
维修注意事项
- 静电防护：MOSFET等静电敏感元件需在防静电工作台上操作，佩戴防静电手环。
- 散热处理：大功率元件更换后需涂抹导热硅脂，确保散热良好，避免因过热再次损坏。
- 参数验证：维修后需使用电子负载测试电源在不同负载率（如20%、50%、100%）下的输出电压稳定性及纹波指标，确保符合设计要求。
相关问答FAQs
问题1：tf2506d电源启动后立即保护关机，可能的原因有哪些？
解答：启动后立即保护通常由过流、过压或短路保护触发，需重点检查：① 输出端是否存在短路（如滤波电容击穿、负载异常）；② 功率变换电路开关管是否软击穿（用万用表不易发现，需替换测试）；③ 电压反馈回路参数偏移（如分压电阻变值导致误保护）；④ 控制芯片供电电压是否稳定（如启动电阻变值导致供电不足）。
问题2：维修后电源输出纹波过大，应如何排查？
解答：输出纹波过大主要与滤波电路、开关频率及接地布局有关，排查步骤：① 用示波器测量纹波频率，若为开关频率（如50kHz），多为输出电容ESR过大或容值不足；② 若为高频噪声（如数百kHz），检查PCB接地是否良好，输出电感是否屏蔽不良；③ 确认负载电流是否超出电源额定值，轻载时纹波可能因间歇工作模式增大；④ 检查整流二极管反向恢复时间是否过长，可更换快速恢复二极管或肖特基二极管优化。
