CAD/CAM技术系统是现代制造业中不可或缺的核心工具，它通过计算机辅助设计（CAD）与计算机辅助制造（CAM）的深度融合，实现了从产品设计到生产加工的一体化流程，大幅提升了生产效率、产品质量和制造精度，该系统以数字化模型为基础，贯穿产品全生命周期，涵盖设计优化、仿真分析、工艺规划、数控编程等关键环节，成为推动智能制造和工业4.0发展的关键技术支撑。
CAD/CAM技术系统的核心构成
CAD/CAM技术系统的功能实现依赖于硬件与软件的协同工作，其核心构成可分为三个层次：硬件支撑层、软件功能层和应用集成层。
硬件支撑层
硬件是CAD/CAM系统运行的物理基础，主要包括高性能计算机、输入输出设备及制造设备，高性能计算机（如工作站、服务器）负责处理复杂的图形数据和计算任务，需配备高精度显卡和大容量内存；输入设备（如三维扫描仪、数字化仪、鼠标、键盘）用于实现设计模型的创建与编辑；输出设备（如打印机、绘图仪、3D打印机）用于输出设计图纸或物理原型；制造设备则包括数控机床、加工中心、机器人等，用于将CAM生成的加工程序转化为实际产品。
软件功能层
软件是CAD/CAM系统的“大脑”，直接决定其功能与应用范围，CAD软件专注于产品建模与设计，如AutoCAD、SolidWorks、UG NX等，支持二维绘图、三维实体建模、曲面设计、装配设计等功能，并能进行运动学、动力学仿真；CAM软件则负责将设计模型转化为可执行的加工指令，如Mastercam、PowerMill、Vericut等，支持刀具路径规划、加工参数优化、仿真验证及后置处理；CAE（计算机辅助工程）软件（如ANSYS、ABAQUS）常与CAD/CAM集成，用于结构强度、热力学、流体力学等分析，实现设计阶段的性能预测与优化。
应用集成层

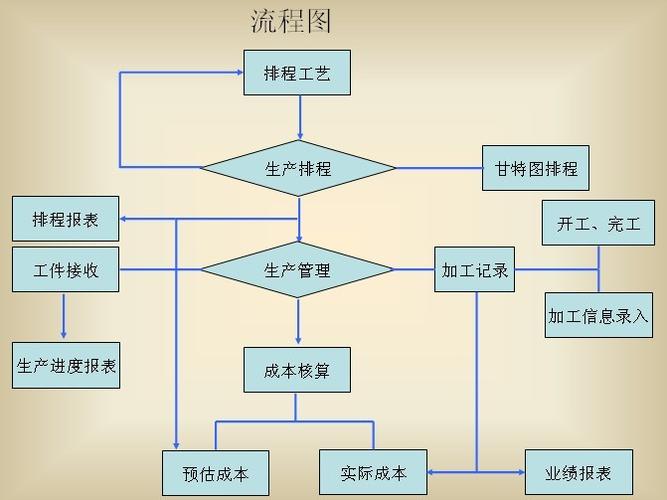

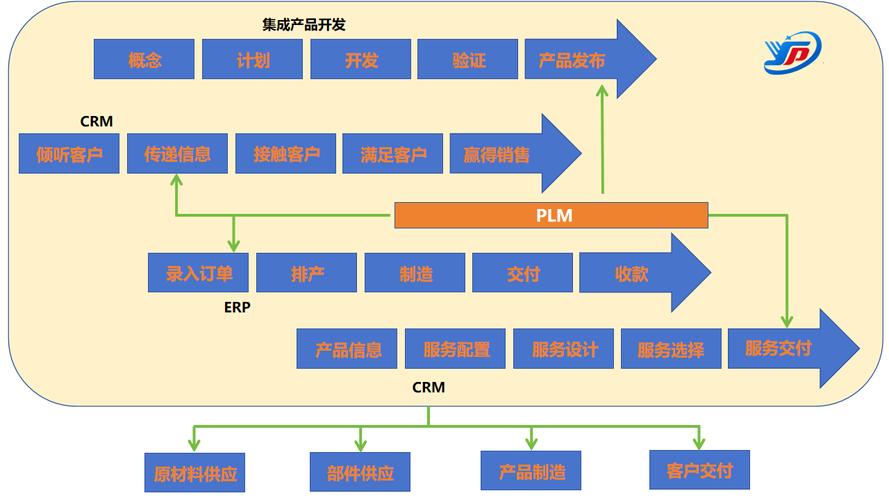

应用集成层通过数据接口与协同管理平台，实现CAD、CAM、CAE等模块的无缝对接，以及与企业资源计划（ERP）、产品生命周期管理（PLM）系统的集成，基于STEP、IGES等标准的数据格式，设计模型可直接导入CAM系统进行工艺规划，避免了数据转换误差；PLM系统则对产品数据版本、设计流程、制造资源进行统一管理，确保多部门协同工作的效率与一致性。
CAD/CAM技术系统的工作流程
CAD/CAM系统的工作流程以“数字化模型”为核心，串联起设计、仿真、制造、检测等环节，具体可分为以下步骤：
产品设计阶段
设计师通过CAD软件进行产品建模，可根据需求选择二维设计（如工程图纸）或三维设计（如参数化建模、自由曲面建模），三维建模能直观反映产品结构，支持虚拟装配与干涉检查，大幅减少设计缺陷，汽车设计中，工程师可通过UG NX构建车身曲面模型，并利用其碰撞仿真功能验证安全性。
仿真与优化阶段
设计完成后，CAE软件对模型进行性能仿真，如有限元分析（FEA）计算零件的应力分布，计算流体动力学（CFD）分析流体通道的流动特性，仿真结果可反馈至CAD模块进行结构优化，实现“设计-仿真-再设计”的迭代，直至产品性能满足要求，航空发动机叶片通过CAE优化气动外形，可提升效率并降低能耗。
工艺规划阶段
CAM软件根据设计模型和制造资源（如机床类型、刀具材料、工件材质）规划加工工艺，首先确定加工顺序（如粗加工、半精加工、精加工），然后选择刀具类型与切削参数（如进给速度、主轴转速），并通过刀具路径仿真验证加工过程是否存在干涉、过切等问题，在模具加工中，Mastercam可自动生成复杂曲面的五轴联动加工程序，确保曲面精度达到微米级。
数控编程与后置处理
CAM生成的刀具路径需通过后置处理转换为特定机床可识别的NC代码（如G代码、M代码），后置处理需根据机床控制系统（如FANUC、SIEMENS）的指令格式进行定制，确保代码与机床硬件匹配，针对五轴加工中心的后置处理程序，需旋转轴坐标与直线轴坐标的联动算法，避免机床超程或碰撞。
制造与检测阶段
NC代码通过DNC（分布式数控）系统传输至机床，控制刀具完成零件加工，加工过程中，在线监测系统（如激光测距仪、振动传感器）实时监控刀具状态与加工精度；加工完成后，三坐标测量机（CMM）或蓝光扫描仪对零件进行检测，将实测数据与设计模型对比，生成误差分析报告，为工艺改进提供依据。
CAD/CAM技术的应用领域与优势
CAD/CAM技术已广泛应用于航空航天、汽车制造、模具设计、医疗器械、消费电子等高端制造领域，其核心优势体现在以下方面：
提升生产效率
CAD/CAM系统实现了设计到制造的全流程自动化，减少了传统手工绘图、编程的耗时，采用UG NX的汽车覆盖件模具设计，可将设计周期缩短30%以上；CAM软件自动生成的加工程序，使数控加工效率提升50%以上。
保证产品质量
数字化建模与仿真避免了人为设计误差，CAE分析可提前发现潜在问题；高精度数控加工与在线检测确保零件尺寸精度（如航空发动机叶片的加工精度可达±0.005mm），大幅降低废品率。
降低制造成本
通过虚拟仿真减少了物理样机试制次数，节约了材料与时间成本；优化后的刀具路径与切削参数可延长刀具寿命，减少设备损耗；集成化的生产管理降低了人力与管理成本。
增强制造灵活性
CAD/CAM系统支持快速响应市场需求，消费电子产品的结构设计修改可通过CAD软件实时更新，CAM系统自动调整加工程序，实现小批量、多品种的柔性生产。
CAD/CAM技术的发展趋势
随着人工智能、大数据、物联网等技术的融合，CAD/CAM系统正向智能化、云端化、集成化方向发展：
- 智能化：引入AI算法实现自动建模（如基于草图的三维重建）、工艺参数智能优化（如机器学习预测最佳切削参数）、加工质量实时预测与补偿；
- 云端化：基于云计算的CAD/CAM平台（如Autodesk Fusion 360）支持多人在线协同设计，降低企业硬件投入，并实现数据云端存储与共享；
- 集成化：与数字孪生技术结合，构建虚拟工厂模型，实现设计、制造、运维全生命周期的动态仿真与优化；
- 增材制造融合：CAD/CAM系统逐步整合3D打印功能，支持直接生成增材制造路径，推动复杂结构零件的一体化成型。
相关问答FAQs
Q1：CAD/CAM系统与传统制造方式相比有哪些核心优势？
A1：与传统制造方式相比，CAD/CAM系统的核心优势在于：①设计精度更高：三维建模与虚拟装配减少设计错误，避免物理样机反复修改；②加工效率提升：自动编程与仿真缩短工艺准备时间，数控加工实现复杂零件的一次成型；③成本降低：减少材料浪费、人工成本及试制费用；④灵活性增强：快速响应设计变更，支持小批量定制化生产，传统模具制造需依赖钳工手工修配，周期长达数月，而采用CAD/CAM系统后，整个流程可缩短至2-3周。
Q2：中小企业如何选择适合的CAD/CAM系统？
A2：中小企业选择CAD/CAM系统需综合考虑以下因素：①需求匹配度：根据产品类型（如钣金、模具、零件）选择功能模块，如小型机械企业可选用SolidWorks+Mastercam的组合，性价比高；②易用性与学习成本：优先选择界面友好、教程完善的软件（如中望3D、Cimatron），降低员工培训成本；③预算限制：可考虑订阅制云端CAD/CAM平台（如Onshape），减少硬件投入；④扩展性：选择支持与其他软件（如ERP、PLM）集成的系统，为未来数字化转型预留接口，建议优先选择本土化服务完善的供应商,确保技术支持与售后响应及时。
