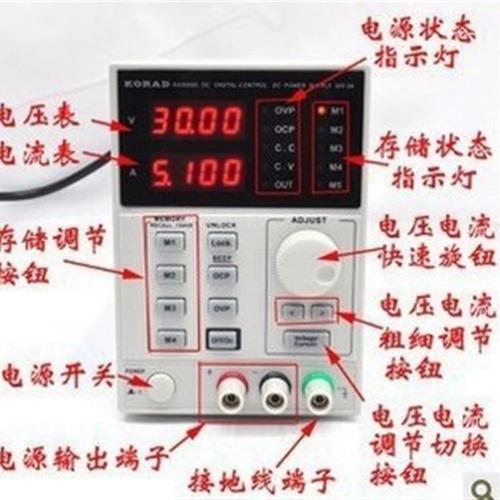

3005d可调电源维修是一项需要结合理论知识与实践操作的技术工作，其核心在于通过系统性的故障排查与精准的元件级修复，恢复设备的稳定输出能力，维修过程需遵循“安全第一、先易后难、逐步排查”的原则，通常从外观检查、电源输入、保护电路、核心控制模块到输出级依次展开,确保维修效率与安全性。
维修前必须切断电源并放电，避免电容残留电荷对人身及元件造成损害，使用万用表初步检查电源输入端保险管是否熔断，若发现保险管发黑或熔断，需进一步排查后级短路故障，如整流桥、滤波电容（通常为高压电解电容，常见规格如470μF/400V）是否击穿，或开关管（如MOSFET，型号可能为IRF840或STP10NK60Z）是否短路，若保险管完好，则需检测辅助电源电路，该电路为控制芯片（如UC3842或TL494）提供工作电压，若辅助电源故障，会导致芯片无驱动信号,整机无输出。
重点检查PWM控制电路及驱动电路，用示波器观察控制芯片的输出端是否有PWM脉冲波形，若无，需检测芯片供电端电压（通常为12-20V）、反馈端电压（如电压反馈端2.5V基准电压）及振荡电路元件（如定时电阻Rt、定时电容Ct）是否正常，驱动电路需检查隔离变压器、驱动三极管（如2SC5707）及相关电阻电容是否损坏，确保驱动信号幅度足够（通常为10-15V）以推动开关管导通，过压、过流保护电路的误动作也会导致电源无输出，可通过短接保护信号测试点（如OVP端子）判断保护电路是否异常，常见保护元件如稳压管（如1N4743A）、比较器（如LM393）需重点检测。
对于输出电压不稳或纹波过大问题，需检查输出滤波电路（如低压电解电容，常见规格为2200μF/35V）是否失效（容值降低或ESR增大），可用电容表或替换法验证，反馈回路的光耦（如PC817）及精密稳压源（如TL431）的性能至关重要，若光耦电流传输比下降或TL431基准电压漂移，会导致输出电压波动，需检查输出接线端子是否氧化松动,接触电阻过大也会引起电压跌落。
若出现输出电压无法调节故障，需检查调节电位器（如10kΩ精密电位器）是否接触不良，或相关采样电阻（如分压电阻，精度1%金属膜电阻）是否变值，数字显示异常则可能是数模转换芯片（如ICL7107）或显示驱动电路故障，需检查其供电、基准电压及液晶屏驱动信号。
在维修过程中，需注意元件替换的规范性，如电解电容需耐压、容量、ESR参数匹配，开关管需关注电流、电压及开关速度参数，焊接时避免静电损坏敏感元件，修复后需进行满载老化测试，监测输出电压、纹波及温升,确保设备长期稳定运行。
相关问答FAQs
Q1：3005d可调电源开机后无输出，指示灯也不亮，如何排查？
A：首先检查电源输入线及插座是否正常，确认后拆机测量保险管是否熔断，若保险管熔断，说明后级存在短路，需重点检测整流桥、滤波电容、开关管是否击穿；若保险管完好，则检查辅助电源电路，如UC3842供电端电压（VCC脚）是否正常，若无电压，排查启动电阻（如100kΩ）是否开路，或辅助电源变压器是否损坏。
Q2：维修后电源输出电压纹波过大，可能的原因有哪些？
A：常见原因包括输出滤波电容失效（容值下降或ESR增大），需更换同规格低ESR电解电容；反馈回路光耦或TL431性能不良，导致电压调节精度下降；或开关管驱动信号不足，引起开关损耗增大，可通过示波器检测驱动波形幅度及边缘陡峭度判断；输出接线过长或接地不良也会引入干扰,需优化布线并确保接地可靠。
