示波器是维修电脑主板时不可或缺的精密工具，它能直观显示电信号波形，帮助定位故障点，以下是使用示波器维修电脑主板的详细教程，涵盖基础准备、关键信号测试及常见故障排查方法。
维修前的准备工作
-
工具与安全

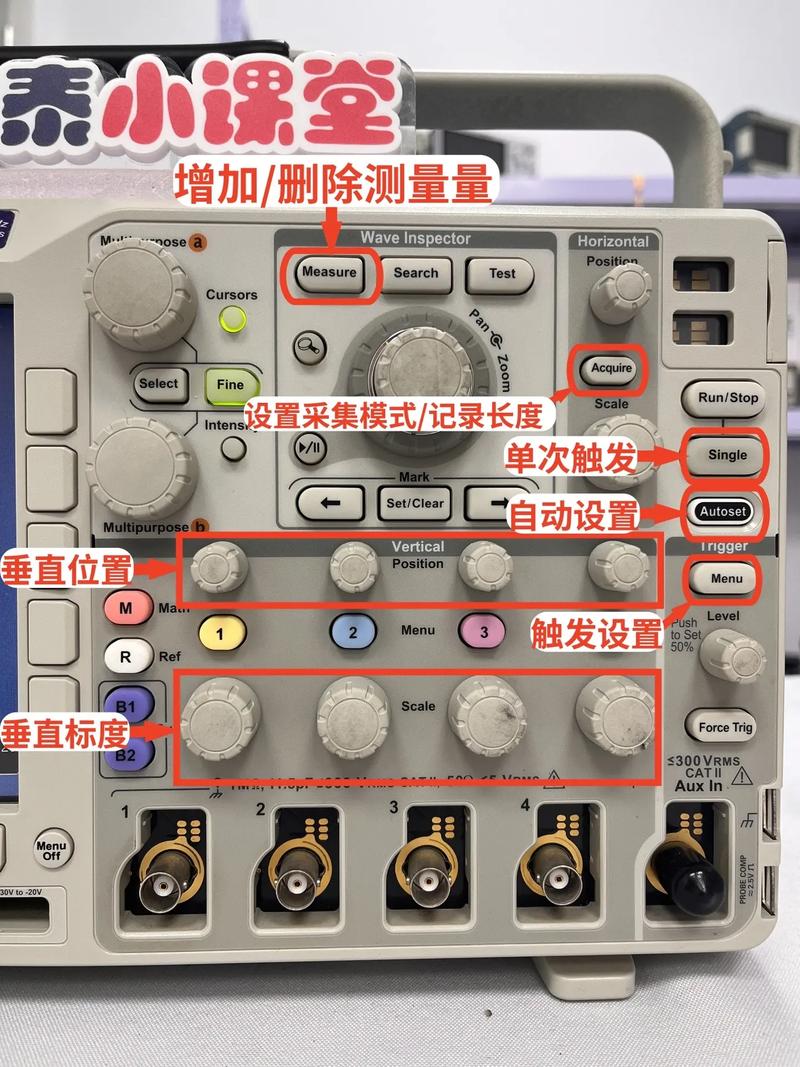

- 准备数字示波器（建议带宽≥100MHz）、探头（10×衰减探头优先）、防静电手环、主板维修电源（可调电压，避免直接使用电源箱短路风险）。
- 断开主板与电源连接，放电后放置在防静电垫上,避免短路或元件损坏。
-
图纸与资料
获取主板官方原理图或点位图，标注关键测试点，如供电、时钟、复位信号线路，无图纸时，可通过芯片型号（如南桥、北桥、PWM控制器）查找引脚定义。
主板关键信号测试流程
供电信号检测
主板供电分为核心供电（如CPU、内存）、芯片组供电及接口供电（如USB、SATA）。
- 测试方法：
- 将示波器探头接地夹夹在主板接地端（如电容负极或螺丝孔），探头尖端接触测试点。
- 设置示波器：直流耦合，时基根据信号频率调整（如CPU供电PWM频率通常为50kHz-1MHz，时基可设为10μs/格）。
- 正常供电波形应为稳定的直流电压（如CPU核心电压1.2V），若出现波动或无电压，需检查供电电路中的MOS管、电感、电容及PWM控制器输出。
| 测试点 | 正常电压 | 异常现象 | 可能故障元件 |
|---|---|---|---|
| CPU_VCC | 2V±0.05V | 电压波动或无输出 | PWM芯片、MOS管、供电IC |
| 内存供电（DDR_VCC） | 5V/1.8V | 电压偏低或纹波过大 | 电容、滤波电感 |
| SATA接口供电 | 5V/12V | 电压无输出 | 保险电阻、LDO稳压器 |
时钟信号检测
时钟信号是主板各部件同步工作的基础，常见频率为14.318MHz（晶振）、33MHz（PCI总线）、100MHz以上（CPU外频）。
- 测试方法：
- 时基设为1μs/格，触发方式设为边沿触发，选择上升沿。
- 正常时钟波形为方波，幅度接近供电电压（如3.3V），且波形边缘陡峭，若波形畸变、频率偏移或缺失，需检查晶振、谐振电容及周边电路。
复位信号检测
复位信号确保主板初始化正常，包括开机复位（POWER_GOOD）及CPU复位（CPU_RST）。
- 测试方法：
开机瞬间观察复位信号，应为低电平→高电平跳变，若持续为低电平，可能存在短路或复位电路故障。
总线信号检测
关键总线包括AD线（数据地址总线）、南北桥通信总线（如DMI/LPC）。
- 测试方法：
用示波器单次捕获模式观察开机瞬间总线信号，应有脉冲跳变，若所有信号均为低电平或高电平，可能为南桥或北桥故障。
常见故障案例与排查
-
案例1：主板不开机
- 测试ATX电源的5VSB（待机电压）是否正常（5V±0.1V）。
- 测试开机键信号（PW_SW）是否有3.3V跳变，若无，检查南桥或I/O芯片。
- 测试时钟芯片输出，若晶振无波形，更换晶振或谐振电容。
-
案例2：内存报错
- 测试内存插槽供电（VDDQ）是否稳定，检查滤波电容是否鼓包。
- 测试内存时钟（MEMCLK）频率是否为1333MHz/1600MHz，波形是否规整。
维修注意事项
- 探头使用时避免滑动，防止短路相邻引脚。
- 高频信号测试时，尽量使用地弹簧减少噪声干扰。
- 更换元件需断电操作，焊接温度控制在350℃以内，避免损坏PCB板。
相关问答FAQs
Q1：示波器测主板时波形杂乱，如何判断是干扰还是真实故障？
A：可通过以下方法区分：① 接地夹靠近测试点，缩短地线长度；② 更换探头×1档测试低频信号；③ 断开可疑负载，观察波形是否恢复，若杂乱随负载变化，多为电路故障；若始终存在，可能为示波器接地不良或空间电磁干扰。
Q2：主板维修中，如何通过示波器判断PWM控制器是否损坏？
A：PWM控制器输出驱动信号给MOS管，正常情况下应有规律的脉冲波形，若测量PWM控制器输出引脚无波形，且供电、使能信号正常，则可能为PWM芯片损坏；若波形异常（如占空比失调），需检查反馈电路（如电压采样电阻、误差放大器）。
