top221yn 维修是一项需要专业知识和细致操作的技术工作，该型号作为一款常见的电子元器件，通常应用于电源模块、控制电路等场景，其维修过程涉及故障排查、元件检测、焊接更换等多个环节，以下从常见故障类型、维修工具准备、详细维修步骤及注意事项等方面进行详细说明。
常见故障类型
top221yn 属于高压功率开关集成电路，内部集成了振荡器、开关管、保护电路等功能模块，常见故障主要表现为：
- 完全无输出：输入电压正常但输出端无电压，可能为内部开关管击穿、启动电阻开路或保护电路启动。
- 输出电压异常：输出电压偏高或偏低，通常与反馈电路（如光耦、稳压管）或外部取样电阻相关。
- 间歇工作：设备时而正常时而异常，可能因散热不良导致过热保护，或元件虚焊、性能不稳定。
- 发热严重：空载或轻载时芯片异常发热，多为内部驱动电路损坏或外部负载短路引起。
维修工具准备
维修前需准备以下工具：
- 检测工具：万用表（含二极管档、电容档）、示波器、可调直流稳压电源。
- 焊接工具：恒温烙铁（建议功率30-50W）、焊台、吸锡器、松香焊锡丝。
- 辅助工具：放大镜、防静电手环、酒精、清洁棉、散热硅脂。
- 配件：同型号top221yn芯片、常用外围元件（如电阻、电容、二极管）。
详细维修步骤
安全断电与初步检测
首先切断设备电源,等待高压电容充分放电，使用万用表测量输入端对地电阻，若阻值接近0Ω，可能存在输入级短路；测量输出端对地电阻，排除负载短路问题。

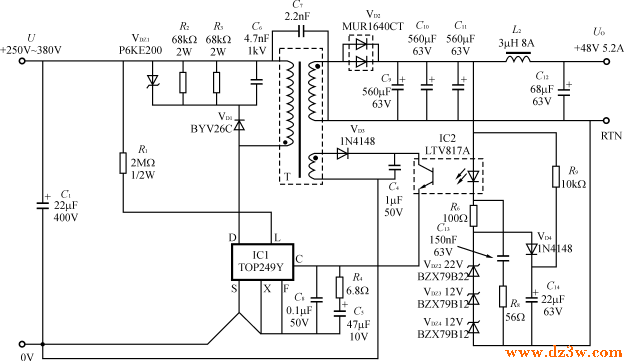

外围电路排查
top221yn 的正常工作依赖外围电路，需重点检测以下部分：
- 启动电路：检查启动电阻（通常为几百kΩ）是否开路或变值，可通过万用表直接测量阻值。
- 反馈电路：检测光耦是否导通、稳压管（如431）是否击穿，用示波器观察反馈端波形是否正常。
- 尖峰吸收电路：检查RCD缓冲电路的电阻、电容、二极管是否损坏，防止开关管因电压尖峰击穿。
以下为关键外围元件检测参考表：
| 元件类型 | 检测项目 | 正常值范围 | 故障现象 |
|--------------|--------------|----------------|--------------|
| 启动电阻 | 阻值 | 180kΩ-470kΩ | 无穷大或开路 |
| 光耦 | 正向压降 | 1.0V-1.2V | 不导通或短路 |
| 稳压管(431) | 参考电压 | 2.5V±0.05V | 偏差过大或击穿 |
芯片本身检测
若外围电路正常,需检测top221yn 芯片：
- 静态电阻检测：用万用表二极管档测量各引脚对地正反向电阻，与正常值对比（参考：1脚与8脚正向压降约0.5-0.7V，反向电阻无穷大）。
- 动态电压检测：接入正常输入电压，测量各引脚工作电压（如控制端电压通常为5-10V），若异常则可能芯片损坏。
焊接与更换
若确认芯片损坏,需进行更换：
- 拆焊：使用吸锡器或焊台将芯片完整拆卸，避免焊盘损坏。
- 清洁焊盘：用酒精清洁焊盘，确保无残留焊锡。
- 焊接新芯片：对准引脚位置，先焊接固定2-3个引脚，再用细焊锡丝逐点焊接，避免桥连，焊接后需用放大镜检查引脚是否虚焊。
测试与验证
更换后,先不接负载，接入可调电源，缓慢调高输入电压，测量输出电压是否正常，若无输出，需检查焊接质量；若电压不稳定，需重新检查反馈电路。
注意事项
- 防静电操作：top221yn 为静电敏感元件，需佩戴防静电手环，避免人体静电击穿芯片。
- 散热处理：芯片工作时温度较高，需保证散热片安装牢固，涂抹适量散热硅脂。
- 电压匹配：输入电压不得超过芯片最大耐压值（通常为700V），防止过压损坏。
相关问答FAQs
Q1：top221yn 损坏的主要原因有哪些？
A1：主要原因包括：输入电压过高导致过压击穿、负载短路引起过流损坏、散热不良导致过热烧毁、或外围元件（如启动电阻、光耦）故障连带损坏芯片。
Q2：维修后输出电压偏低，如何排查？
A2：首先检查反馈电路中的取样电阻是否变值，稳压管或光耦性能是否下降；其次测量开关频率是否正常（通常为100kHz左右）；最后检查输出滤波电容是否失效，导致电压纹波过大。
