USB转232电路维修是一项需要结合理论知识与实践操作的技术工作，这类电路通常用于实现USB接口与串行通信接口（如RS-232）之间的信号转换，广泛应用于工业控制、设备调试等领域，维修时需遵循系统化的排查思路，从外观检查到功能测试,逐步定位故障点。
维修前应准备必要的工具和设备，包括万用表、示波器、电烙铁、吸锡器、替换元器件（如USB接口座、芯片、电容、电阻等）以及测试用的USB线和串口调试助手软件，工具准备充分后，开始进行故障排查，第一步是外观检查，观察电路板是否有明显的物理损伤，如元件烧焦、虚焊、铜箔断裂、USB接口插针歪斜或损坏等，常见的故障点包括USB接口座因频繁插拔导致焊盘开裂、稳压电容鼓包漏液、转换芯片（如PL2303、CH340、FT232等）过热烧毁等，对于外观可见的故障，可直接进行修复，如补焊虚焊点、更换损坏的元件。
若外观无明显异常，需进一步进行通电测试，使用万用表测量电路板的供电部分，USB接口的5V电源是否正常输入，稳压芯片（如1117系列）的输出电压是否为3.3V或5V（取决于芯片设计），若供电异常，需检查电源路径上的电阻、电容是否短路或开路，以及USB保险电阻是否熔断，若测得USB接口的5V对地阻值接近0Ω，可能是滤波电容短路,需逐一排查并更换损坏电容。

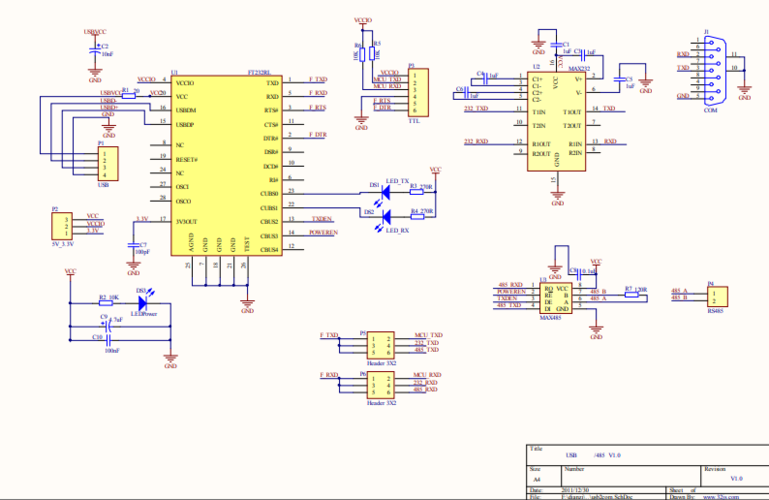

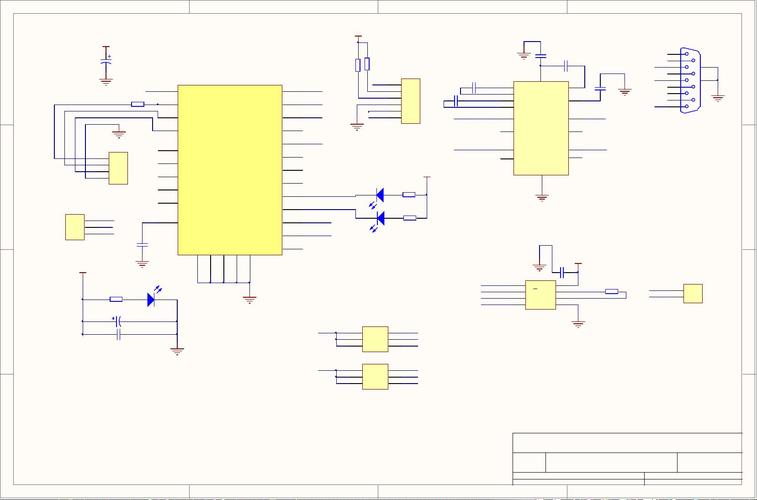

供电正常后，重点检查信号转换部分，USB转232电路的核心是转换芯片，需确认芯片型号，并查阅其 datasheet 了解引脚功能，使用示波器测量芯片的USB数据线（D+、D-）是否有正常的差分信号波形，以及串口输出引脚（TXD、RXD）是否有数据信号输出，若USB数据线无信号，可能是晶振损坏（转换芯片通常需要外部晶振提供时钟，常见频率为12MHz或24MHz），或芯片未正常工作（如复位电路故障），若晶振两引脚无波形，可用万用表测量其两端电阻是否异常，或直接更换同规格晶振测试，若串口无输出信号，需检查电平转换芯片（如MAX232、MAX3232等）是否工作正常，测量其电荷泵电容（通常为1μF或0.1F）的电压是否达到典型值（如MAX232的V+约为+9V，V-约为-9V），若电容失效或电压异常,需更换电容或芯片。
对于软件层面的故障，如驱动无法安装或设备管理器中显示未知设备，可能是芯片内部固件损坏，部分转换芯片支持固件刷新，可通过官方工具重新烧录固件；若芯片损坏，则需直接更换同型号芯片，更换芯片时需注意焊接温度和时间，避免损坏芯片或周边元件，串口通信参数（如波特率、数据位、停止位）设置错误也可能导致通信失败,需确保调试软件与目标设备参数一致。
以下是维修过程中常见故障及解决方法的简要总结：
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| USB无法识别 | USB接口虚焊、保险电阻熔断 | 补焊USB接口、更换保险电阻 |
| 供电电压异常（无5V输出） | USB线损坏、稳压芯片损坏 | 更换USB线、更换稳压芯片 |
| 串口无数据输出 | 转换芯片损坏、晶振失效 | 更换转换芯片、更换晶振 |
| 设备管理器显示未知设备 | 芯片固件损坏、驱动不兼容 | 刷新固件、重装或更新驱动 |
相关问答FAQs：
-
问：维修USB转232电路时，如何判断是芯片损坏还是外围元件故障？
答：可通过排除法判断，首先测量芯片供电、时钟信号是否正常，若供电和时钟均正常但芯片无输出，且外围元件（如晶振、电容、电阻）经检测无异常，则可能是芯片损坏，观察芯片是否有发烫、鼓包等物理损坏迹象,若有则基本可确定芯片故障。 -
问：USB转232电路的通信速率较低是什么原因？
答：可能的原因包括：USB数据线过长或质量差导致信号衰减；转换芯片性能不足（如老旧的PL2303HX芯片可能存在速率限制）；串口线缆过长或屏蔽不良引入干扰；通信参数设置错误（如波特率过高超出设备支持范围），可通过更换高质量短数据线、降低通信速率、检查线缆屏蔽等方式排查。
