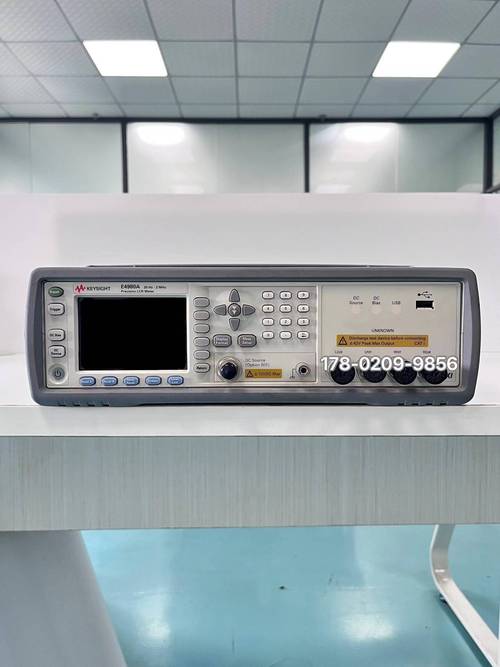

LCR测试仪作为电子测量领域的重要工具,其技术指标直接决定了测量的准确性、适用范围和操作效率，理解这些核心指标对于正确选择和使用仪器至关重要，以下将详细解析LCR测试仪的关键技术参数及其意义。

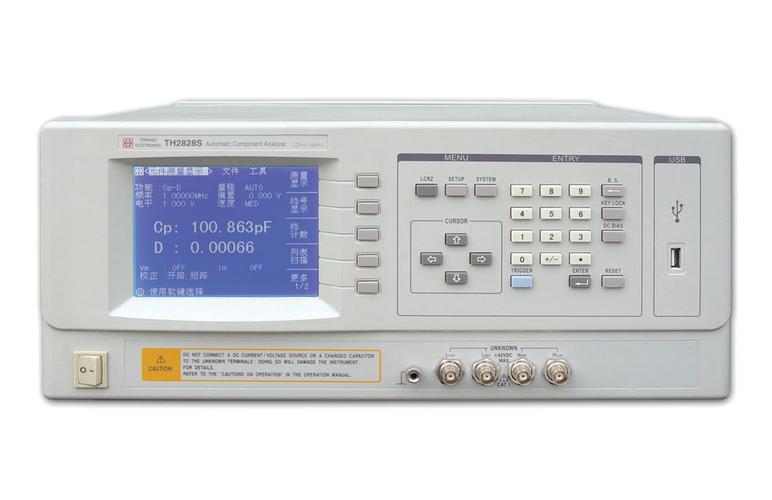

基本测量功能是LCR测试仪的基础,主要包括测量的电学参数类型，最基本的参数是电感（L）、电容（C）和电阻（R），这是仪器名称的直接来源，但现代LCR测试仪的功能远不止于此，通常还包括阻抗（Z）、导纳（Y）、品质因数（Q）、损耗因数（D）、相位角（θ）等衍生参数，Q值描述电感或电容元件在谐振时存储能量与消耗能量的比值，是衡量元件储能效率的重要指标；D值则是Q值的倒数，主要用于描述电容器的介质损耗或电感的磁芯损耗，相位角反映了电压与电流之间的相位差，理想纯电阻的相位角为0°，纯电感和纯电容分别为+90°和-90°，实际元件的相位角介于这些值之间，包含了元件损耗的信息。
测量范围是另一项核心指标,它决定了仪器能够测量的元件参数的跨度，对于电阻，常见的测量范围从毫欧（mΩ）级到兆欧（MΩ）级，例如0.0001Ω到10MΩ；电容范围通常从皮法（pF）级到法（F）级，如0.1pF到100F；电感范围则从纳亨（nH）级到亨（H）级，如0.01nH到1000H，宽测量范围使得一台仪器能够适应从微小贴片元件到大功率电感、电容等多种元器件的测量需求，值得注意的是，不同量程下的测量精度可能不同，通常在基本量程内精度最高。
测量精度是用户最为关注的指标之一,它反映了测量结果与真实值之间的接近程度，精度通常用百分比（%）加减绝对误差来表示，(0.1%+0.01字)，这里的百分比误差与读数值相关，而绝对误差（“字”误差）则与量程有关，代表了仪器末位数的波动，影响精度的因素众多，包括内部基准源的稳定性、测量电路的噪声、校准水平以及环境条件（温度、湿度）等，高精度LCR测试仪通常具备内部校准和外部校准功能，通过定期校准可以维持其测量精度。
测试信号特性对测量结果有显著影响,尤其是对不同类型的元器件，测试信号的频率范围是关键指标，通用型LCR测试仪的频率范围通常为20Hz/20kHz到1MHz或2MHz，而高频LCR测试仪可达数百MHz甚至GHz级别，适用于射频元件、材料特性研究等场景，测试信号的幅度（或称为测试电平）通常可调，范围从几毫伏（mV）到几伏（V），例如0.01Vrms到2Vrms，对于某些对信号幅度敏感的元件（如铁芯电感、压电陶瓷），需要精确控制测试信号幅度以避免磁饱和或非线性效应，部分高端仪器还支持直流偏置功能，即在交流测试信号上叠加一个直流电压或电流，以模拟元件在实际电路中的工作状态，这对于测量电解电容、磁性元件等尤为重要。

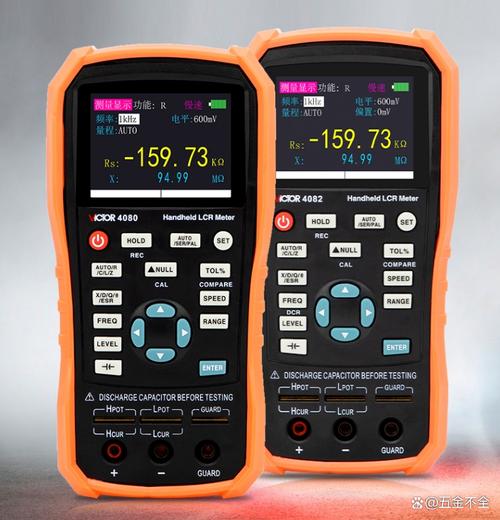

等效电路模型的选择是LCR测试仪进行数据分析的重要环节,仪器通常提供多种等效电路模型，如串联（Series）等效和并联（Parallel）等效，对于低损耗元件，并联模型更能反映其真实特性；而对于高损耗元件或低阻抗元件，串联模型更为合适，更复杂的模型如“Rs+Lp”、“Rp+Cp”以及考虑了分布参数的“L+R+C”模型等，能够更精确地描述实际元件的行为，特别是在高频情况下，必须考虑引线电感和寄生电容的影响。
测量速度和扫描功能也是衡量LCR测试仪性能的重要方面,测量速度通常指完成单次测量所需的时间，从毫秒级到秒级不等，高速测量适用于生产线上的快速分选和测试，而高精度测量则可能需要较长的积分时间以抑制噪声，扫描功能允许仪器在指定频率范围、偏置条件或温度范围内自动进行多点测量，并绘制阻抗、相位等参数随频率变化的曲线（即Bode图），这对于分析元件的频率特性和谐振点非常有用。
还有一些实用功能指标,如显示分辨率（通常为4-6位数字）、接口类型（如GPIB、USB、LAN等，用于连接计算机和自动化测试系统）、存储容量（用于存储校准数据、设置和测量结果）以及操作界面的人性化程度等，仪器的内部结构，如是否采用四端对（4-Terminal Pair）测量技术，对消除测试夹具和引线的阻抗影响至关重要，这对于高精度、低阻抗或高阻抗元件的测量尤为关键。
LCR测试仪的技术指标是一个综合体系,用户在选择时应根据具体应用场景来权衡，生产线快速分选可能更看重测量速度和自动化程度，而研发实验室则可能更关注测量精度、频率范围和等效模型的多样性，充分理解这些指标的含义及其相互关系，才能确保所选的LCR测试仪能够满足实际测量需求，并获得可靠的测量结果。
相关问答FAQs：
问：LCR测试仪的串联等效和并联等效有什么区别？如何选择？ 答：串联等效和并联等效是描述元件实际阻抗的两种数学模型，在串联模型中，元件的损耗用串联电阻（Rs）表示，电感（Ls）或电容（Cs）为理想无损耗元件；在并联模型中，损耗用并联电阻（Rp）表示，电感（Lp）或电容（Cp）为理想无损耗元件，两者的转换关系为：Rp = (Q²+1)Rs，Lp = Ls(Q²+1)/Q²（对于电感），类似关系也适用于电容，选择哪种模型取决于元件的工作频率和损耗情况，对于低损耗元件（Q值高）或在高频下测量时，并联模型更能反映其真实特性；而对于高损耗元件（Q值低）或低阻抗元件（如大电容、小电感），串联模型更为合适，具体选择可参考元件 datasheet 或通过实际测量比较两种模型下的结果差异。
问：为什么使用LCR测试仪测量时需要校准？校准通常包括哪些内容？ 答：校准是确保LCR测试仪测量准确性的必要步骤，由于仪器内部存在系统误差，如测试信号的幅度和频率偏差、测量电路的零点漂移、夹具的寄生阻抗等，这些误差会直接影响测量结果，通过校准，可以测定并补偿这些误差，从而提高测量精度，校准通常包括开路校准（Open Calibration）和短路校准（Short Calibration），开路校准用于测量并存储夹具或测试探针在开路状态下的寄生参数（如分布电容、并联导纳）；短路校准则用于测量并存储夹具或测试探针在短路状态下的剩余阻抗（如串联电阻、电感），对于高精度测量，有时还需要进行负载校准（Load Calibration），即使用已知标准件（如标准电容、电感）进行校准，以进一步修正系统误差，校准的频率范围应覆盖实际测量的频率点，且校准结果与特定的测试夹具和测试条件相关，更换夹具或测试条件后需要重新校准。
