13005开关电源维修是一项需要结合理论知识与实践操作的技术工作，其核心在于通过系统性的故障排查与精准的元件级修复，使电源恢复稳定运行，开关电源因效率高、体积小等优点被广泛应用，但13005作为一款常用的开关管（NPN型大功率三极管），其损坏往往伴随着电源其他元件的故障，因此维修时需全面检测,避免盲目更换元件导致二次损坏。

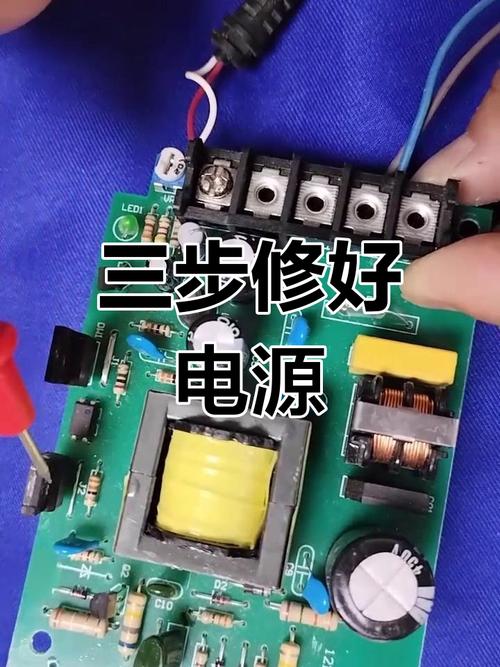

维修前需做好准备工作，包括断开电源并等待大容量滤波电容充分放电（可用大功率电阻短接电容两端），准备万用表、示波器、隔离变压器等工具，并查阅待修电源的电路图，了解其拓扑结构（如反激式、正激式等）及关键元件参数，故障排查通常遵循“先外后内、先易后难”的原则，首先检查外部供电是否正常、保险管是否熔断，若保险管熔断，需进一步判断是软击穿还是硬击穿：若保险管发黑或炸裂，说明存在严重短路，常见原因有13005开关管ce结击穿、整流桥短路、滤波电容漏电或脉宽调制（PWM）芯片损坏；若保险管完好但电源无输出，则可能是启动电阻开路、反馈电路故障或保护电路动作。
针对13005开关管的检测是维修重点，使用万用表电阻档测量其三个极间电阻：正常情况下，b极（基极）与e极（发射极）正向电阻约几kΩ，反向电阻接近无穷大；b极与c极（集电极）正向电阻约几十kΩ，反向电阻接近无穷大；c极与e极正向电阻较大（因内置阻尼二极管，正向压降约0.3-0.5V），反向电阻接近无穷大，若测量到b-e或b-c间电阻为零或c-e间电阻接近零，说明13005已击穿，更换13005时，需注意其型号参数（如耐压Vceo≥400V、电流Ic≥3A、功率Pcm≥50W），并检查周边元件：与13005相关的基极限流电阻、阻尼二极管、尖峰吸收电路（如RCD缓冲网络）是否损坏，这些元件异常易导致13005二次击穿，尖峰吸收电路中的电容失效或电阻开路,会使开关管关断时承受过高电压而损坏。

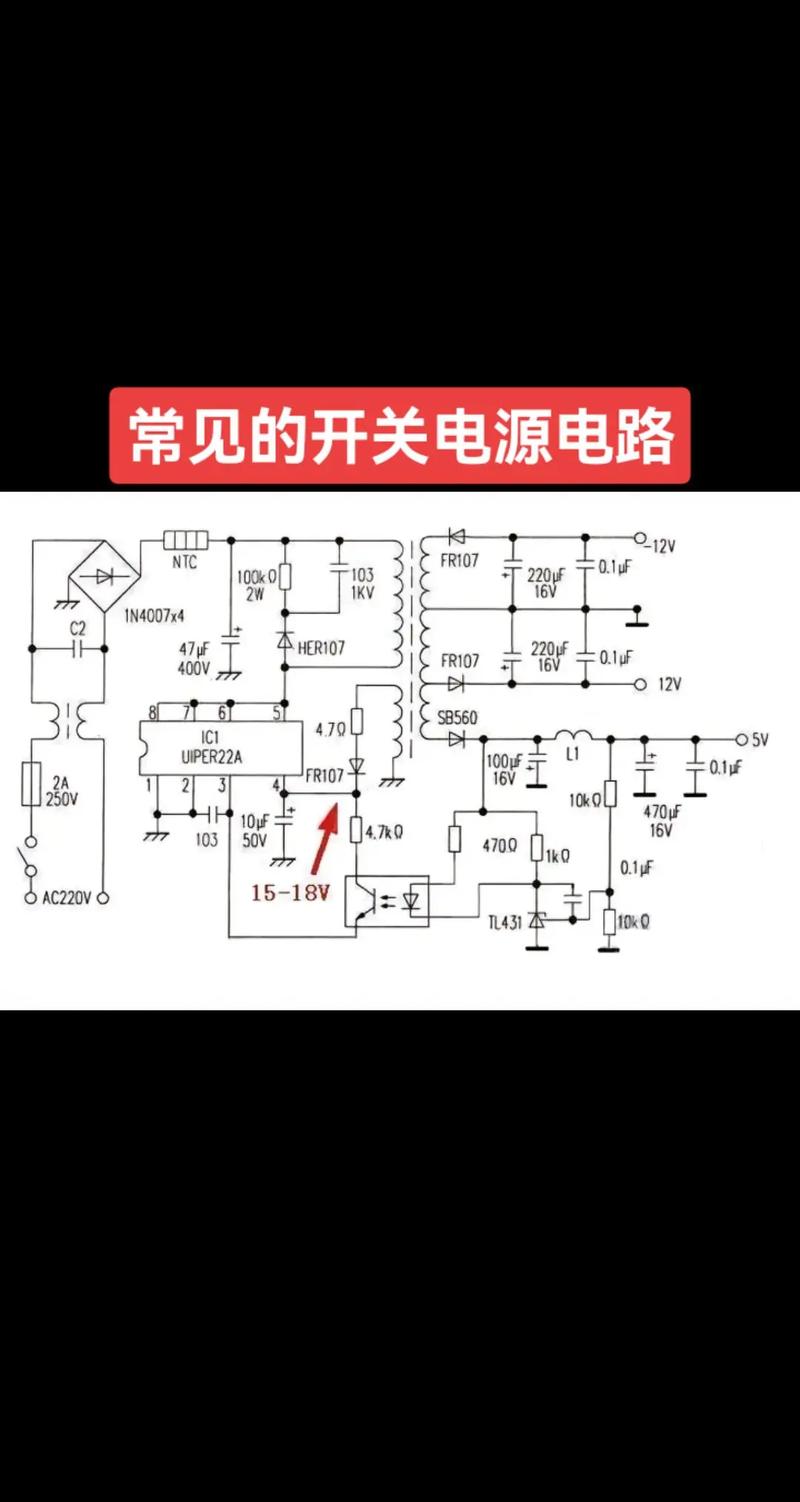

PWM控制电路的故障也是常见原因，以常见的UC3842系列芯片为例，其工作电压通常为10-30V，若7脚（Vcc）电压过低或无电压，可能是启动电阻开路或反馈绕组整流二极管损坏；若7脚电压正常但8脚（5V基准电压）无输出，则芯片可能损坏，需检测外围元件如定时电阻、电容是否变值，以及误差放大器电路的光耦是否正常，光耦的c-e极短路会导致输出电压过低，开路则可能使输出电压过高,需通过测量光耦发光二极管侧的电流和接收三极管侧的压降判断好坏。
输出电路的故障排查同样重要，若测得输出电压异常（如无输出、电压偏低或偏高），需检查整流二极管是否开路或短路（可用万用表二极管档测量），滤波电容是否失效（容值减小或ESR增大，可用电容表或示波器检测纹波电压），对于多路输出的电源，需判断是某一路负载短路还是主电路故障，可断开各路负载后逐路测量输出电压，若断开某路后电压恢复正常,说明是该路负载或整流电路有问题。
为提高维修效率,可参考以下常见故障元件速查表：
| 故障现象 | 高概率损坏元件 | 检测方法要点 |
|---|---|---|
| 保险管熔断 | 13005开关管、整流桥、滤波电容 | 万用表电阻档测极间电阻是否短路 |
| 无输出但保险完好 | 启动电阻、PWM芯片、光耦 | 测PWM芯片Vcc电压及基准电压输出 |
| 输出电压偏低 | 整流二极管、滤波电容、反馈电路 | 检测整流管压降、电容容值及光耦状态 |
| 输出电压不稳 | 滤波电容、PWM定时元件、负载 | 观察纹波电压，检查电容是否鼓包 |
维修过程中需注意安全事项：因开关电源存在高压部分，操作时务必使用隔离变压器，避免触电；更换元件后需检查焊接质量，防止虚焊或短路；通电测试时应逐步加压，可用调压器从低电压开始，观察输出电压是否稳定,若无异常再升至额定电压。
相关问答FAQs：
-
问：更换13005开关管后，电源启动瞬间发出“吱”声且输出电压为零，可能是什么原因？
答：这种情况通常是开关管未正常工作或存在短路，首先断电检测新换的13005是否再次击穿，以及周边的尖峰吸收电路（如二极管、电容）是否损坏，其次检查PWM芯片的驱动输出是否正常（可用示波器观察驱动脉冲波形），若无驱动脉冲，可能是启动电路或反馈电路故障；若有驱动脉冲但开关管未导通,需检查基极驱动电阻是否开路或开关管引脚虚焊。
（图片来源网络，侵删） -
问：开关电源输出电压纹波过大，应如何排查？
答：输出电压纹波过大通常与滤波电路或开关频率有关，首先检查输出滤波电容是否失效（可用电容表测容值或替换法验证），重点观察电容是否鼓包、漏液；其次检测整流二极管的反向恢复特性，若二极管性能不良会导致高频纹波增大；开关管或PWM芯片的振荡频率异常（如定时电容变值）也会引起纹波增大，需用示波器测量开关频率是否与设计值一致,并检查反馈电路的补偿元件是否参数错误。
