海尔变频空调出现F19故障代码时，通常表示空调的模块保护或模块过热问题，这一故障涉及空调的核心部件——功率模块（IPM模块），其作用是控制压缩机运行的频率和电压，当模块因过流、过热、过压或驱动异常等原因触发保护机制时，空调会停止运行并显示F19代码，要解决这一问题，需从故障原因排查、检测步骤、维修方法及预防措施等多方面入手,以下是详细的分析和处理流程。
故障原因分析
海尔变频空调F19故障的产生主要与模块及其相关电路有关,具体原因可归纳为以下几类：
-
模块过热保护
功率模块在工作时会产生大量热量，若散热不良（如散热片灰尘堆积、风扇故障或通风不畅），模块温度超过阈值（通常为90℃-100℃）会触发过热保护，常见场景包括长期高负荷运行、空调安装在封闭空间或环境温度过高。 -
过流保护
当压缩机或模块内部出现短路、线圈匝间短路，或电源电压异常（如电压过高/过低）时，模块检测到电流超过设定值（通常为15A-20A）,会启动过流保护以防止模块烧毁。 -
驱动电路异常
模块需要驱动电路提供稳定的PWM信号才能正常工作，若驱动芯片（如PC817、光耦）损坏、电阻电容老化或线路接触不良，会导致模块无法接收到正确信号,从而触发保护。

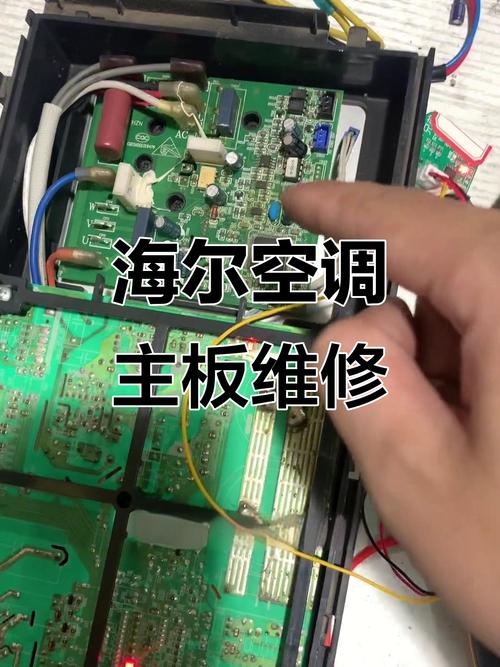

（图片来源网络，侵删） -
电源问题
- 电压不稳：电网电压波动过大（超过模块允许的±10%范围）可能导致模块工作异常。
- 电容失效：模块供电端的滤波电容（如400V电解电容）鼓包、漏液或容量下降，会引起电压波动,触发保护。
-
压缩机故障
压缩机卡缸、线圈短路或启动电容失效时，模块会因检测到异常电流而启动保护,这种情况常伴随空调无法启动或运行电流过大的现象。 -
通信故障
室内机与模块之间的通信线路（如CN1、CN2接口）松动、氧化或短路，会导致信号传输中断,模块误判为故障并触发保护。
检测与维修步骤
针对F19故障，需逐步排查并定位问题,以下是详细的检测流程：
初步检查
- 断电重启：关闭空调总电源，等待5分钟后重新通电，观察是否仍显示F19，若故障消失，可能是临时性干扰；若依旧存在，需进一步检测。
- 检查散热系统：打开空调外壳，观察模块散热片是否有灰尘堆积，室内外机风扇是否正常运转，若风扇不转,需检查风扇电机及电容。
模块温度检测
使用红外测温仪检测模块表面温度：
- 若温度超过90℃，需清理散热片并检查风扇；
- 若温度正常但仍报故障,需重点检测电路。
电压与电流检测

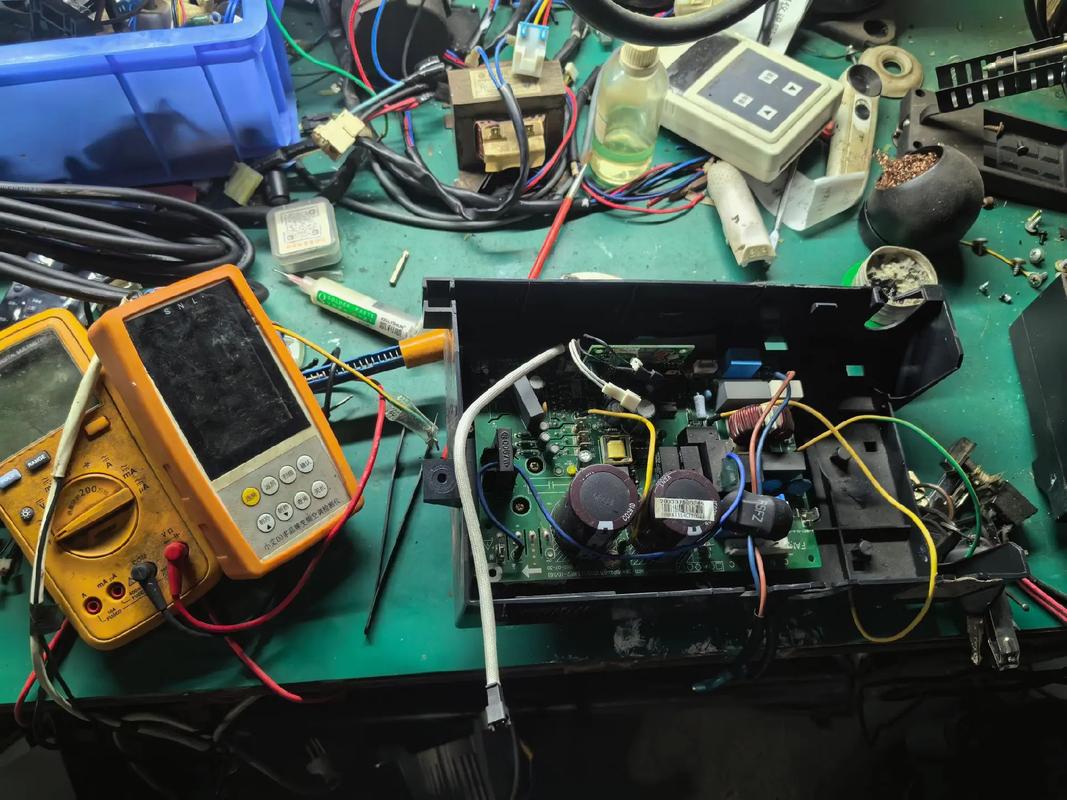

使用万用表测量关键电压值：
| 检测点 | 正常值范围 | 异常表现 |
|------------------|----------------|--------------------------|
| 模块供电端（P+、N-） | 直流300V-380V | 低于280V或高于400V |
| 模块驱动电压（V+、V-）| 直流15V-20V | 电压无或波动大 |
| 压缩机运行电流 | 额定电流±10% | 电流超过20A或无电流 |
若供电电压异常，需检查电源板及市电电压；若驱动电压无输出,需检查驱动电路。
驱动电路检测
断电后，使用万用表二极管档检测驱动芯片（如PC817）的输入输出端：
- 正向导通：压降约0.5V-0.7V；
- 反向截止：显示无穷大。
若异常，需更换驱动芯片或相关电阻（如限流电阻R1-R3）。
模块本身检测
拆下模块，使用万用表电阻档检测模块的U、V、W端子对P+、N-的阻值：
- 正常情况下，正向阻值约几十千欧，反向阻值无穷大；
- 若阻值过小或短路，说明模块内部击穿，需更换同型号模块（如海尔专用IPM模块）。
压缩机检测
断开压缩机接线，单独测量压缩机线圈阻值（U-V、V-W、W-U），三相阻值应相等（通常为0.5Ω-2Ω），若阻值异常或短路,需更换压缩机。
通信线路检查
检查室内机与模块之间的通信线（如CN1接口）是否松动、氧化，使用万用表测量电压（正常为24V-30V脉冲信号）。

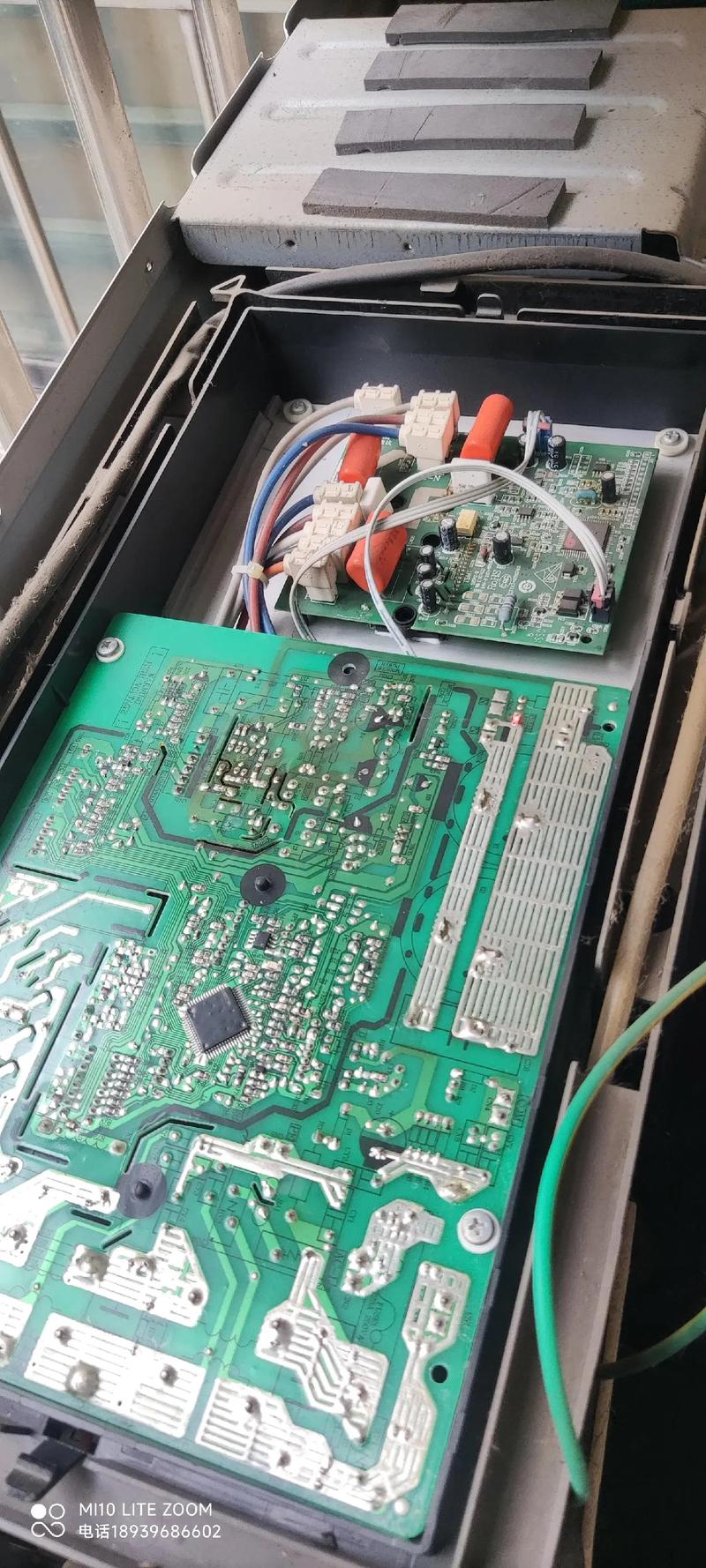

维修与更换
- 更换模块：若模块损坏，需选择原厂或认证兼容模块（如海尔616、780系列模块），安装时注意散热硅脂涂抹均匀，并确保螺丝紧固。
- 修复驱动电路：更换损坏的驱动芯片、电容或电阻，焊接时注意避免虚焊。
- 电源板维修：若供电异常，检查电源板上的整流桥、滤波电容等元件，必要时更换整块电源板。
- 压缩机更换：确认压缩机故障后，需更换同型号压缩机，并重新抽真空、加注制冷剂。
预防措施
- 定期清洁：每年至少清洁一次空调滤网和散热片，确保通风良好。
- 电压稳定：安装稳压器或使用带稳压功能的插座，避免电压波动。
- 避免超负荷运行：夏季高温时，适当调高设定温度，减少连续运行时间。
- 专业维护：每2-3年进行一次全面检修，包括制冷剂检测、电路检查等。
相关问答FAQs
Q1：海尔变频空调显示F19，但模块温度不高，可能是什么原因？
A：若模块温度正常但仍报F19，需重点检查驱动电路和通信线路，可能是驱动芯片损坏导致信号异常，或通信线接触不良、电压波动，建议使用万用表测量驱动电压（V+、V-）是否为15V-20V，并检查通信线接口是否松动，若驱动电压无输出，需更换驱动芯片；若通信异常,需修复线路或更换通信线。
Q2：更换海尔空调模块后仍显示F19，是什么问题？
A：更换模块后故障依旧，可能存在以下原因：
- 新模块兼容性问题：确保更换的模块型号与原机完全匹配，非原厂模块可能存在参数差异。
- 驱动电路未修复：若驱动电路（如光耦、电阻）存在故障，新模块会再次触发保护，需彻底检测驱动电路后再更换模块。
- 压缩机故障：若压缩机短路或卡缸，模块会持续过流保护，需断开压缩机接线，单独测量模块是否正常，再判断压缩机是否损坏。
建议联系专业售后人员进行全面检测,避免反复更换部件导致故障扩大。
