明纬24V开关电源维修是一项需要结合理论知识与实践操作的技术工作，其核心在于通过系统性的故障排查定位问题根源，并采取针对性措施进行修复，明纬作为全球知名的电源制造商，其产品以高可靠性和稳定性著称，但长期运行后仍可能因元件老化、环境因素或外部负载问题出现故障，以下从常见故障现象、维修流程、关键元件检测及注意事项等方面展开详细说明。

常见故障现象与初步判断

在维修前，需通过电源的指示灯状态、输出电压及异常声响等初步判断故障类型，常见现象包括：

1. 完全无输出：通电后指示灯不亮，无电压输出，通常涉及输入回路或保护电路触发。
2. 输出电压偏低或偏高：输出偏离24V标称值（如低于22V或高于26V），多与反馈环路或稳压电路异常有关。
3. 输出电压波动：电压不稳定，伴随指示灯闪烁，可能由负载能力下降或滤波不良引起。
4. 异常噪音或发热：工作时发出高频啸叫或外壳温度异常，通常暗示变压器、电容或开关管工作异常。

维修流程与关键检测步骤

维修前务必断开电源，并等待高压电容放电完毕，避免触电风险，以下是标准化维修流程：

外观与初步检查

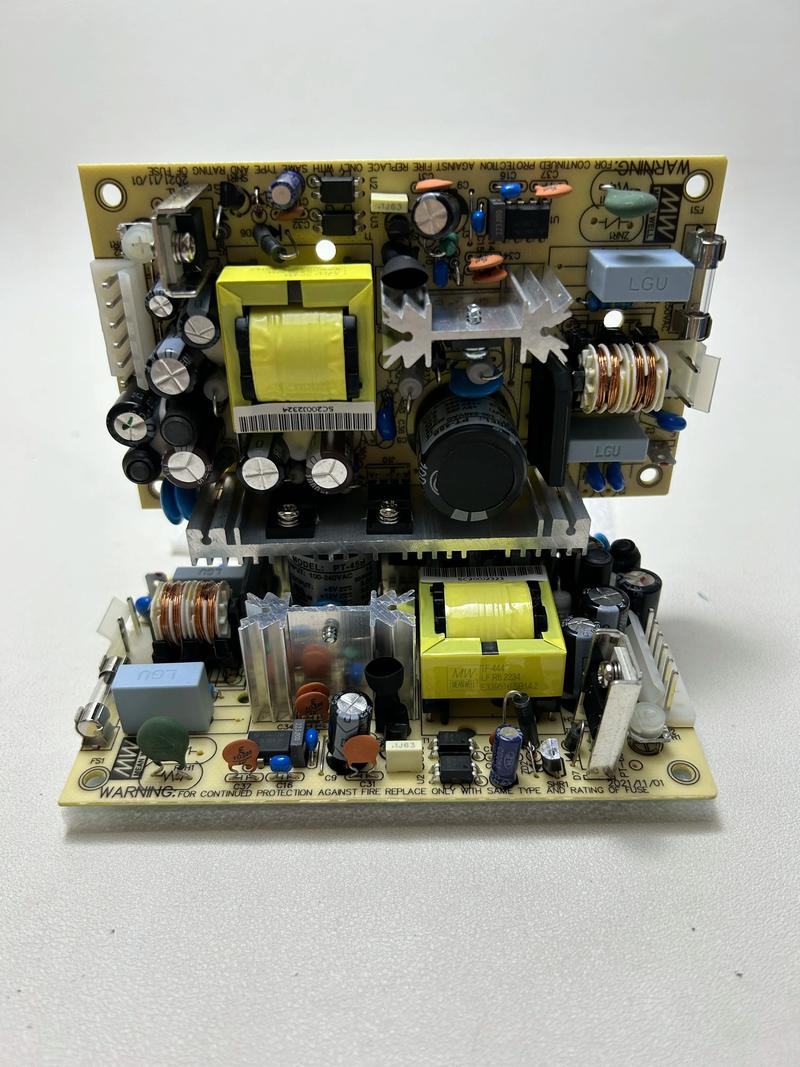

• 目视检查：观察电源外壳有无变形、烧焦痕迹，PCB板上是否存在元件断裂、虚焊或电解电容鼓包/漏液。
• 保险丝检测：用万用表电阻档测量输入保险丝是否熔断，若保险丝发黑熔断，需进一步排查后级短路故障；若仅熔断无发黑，可能瞬间浪涌电流导致，可更换同规格保险丝后通电测试。

输入回路检测

• 整流桥与滤波电容：用万用表二极管档检测整流桥四个二极管是否击穿，测量输入滤波电容（通常为高压电解电容）是否失效（容量下降或ESR增大）。
• PFC电路（若有）：明纬部分高端电源带主动PFC电路，需检测PFC开关管（如MOSFET）、升压电感及驱动IC是否正常。

功率变换与输出回路检测

• 开关管与变压器：开关管（多为MOSFET）是易损元件，需检测其D-S极间是否击穿，G极驱动电压是否正常（可用示波器观察PWM驱动波形），主变压器初级、次级绕组是否存在短路或开路。
• 输出整流与滤波：次级肖特基二极管是否击穿，输出滤波电容（如2200μF/35V电解电容）是否失效（建议用电容表检测ESR和容量）。
• 反馈电路：反馈环路是稳压核心，包括光耦（如PC817）、误差放大器（如TL431）及取样电阻，需检测光耦是否导通，TL431基准电压是否稳定（正常为2.5V），取样电阻是否变值。

保护电路排查

若电源处于保护状态（如过压、过流保护），需逐一排查保护触发条件：

• 过压保护（OVP）：检测电压检测电阻网络是否变值，导致误触发。
• 过流保护（OCP）：检查电流检测电阻（通常为毫欧级）是否开路或短路。

关键元件代换与参数匹配

维修时需注意元件参数的准确性，避免代换不当引发二次故障：

• 电容：替换电解电容时，需确保容量、耐压及ESR参数一致，推荐使用高温105℃系列。
• 二极管：输出整流管必须选用肖特基二极管，其正向压降和反向耐压需符合原设计。
• 开关管：MOSFET的耐压（如600V）、电流（如10A）及开启速度需匹配原型号。

维修注意事项

1. 安全防护：维修时需使用隔离变压器，避免直接接触市电部分；高压测试时需佩戴绝缘手套。
2. 散热处理：更换大功率元件后，需检查散热片是否安装牢固，导热硅脂是否涂抹均匀。
3. 负载测试：修复后需接入假负载（如24V/50W灯泡）进行老化测试，确认电压稳定后再接入实际负载。

维修工具推荐

相关问答FAQs

Q1：明纬24V电源输出电压偏低至18V，但无短路现象，如何排查？
A：首先测量空载电压，若空载电压正常而带载下降，可能是电源带载能力不足，重点检查开关管导通电阻、输出滤波电容ESR及次级整流管压降，若空载电压也偏低，需检查反馈环路：测量TL431基准电压是否为2.5V，光耦发光二极管是否工作，取样电阻是否变值。

Q2：维修后电源出现高频啸叫，但输出电压正常，是什么原因？
