，旨在考察学生对测量原理、仪器操作、数据处理及新兴技术的综合掌握能力，以下从核心知识点、典型题型及实践应用三个维度展开分析，并附相关FAQs。
核心知识点解析
-
测量误差与数据处理
误差理论是电子测量的基础，需系统掌握系统误差、随机误差及粗大误差的成因与处理方法，在多次测量中，可通过算术平均值减小随机误差，而系统误差需通过校准或修正公式消除，数据处理方面，最小二乘法拟合曲线、贝塞尔公式计算标准差等是高频考点。 -
常用仪器原理与应用
- 示波器：重点考察带宽、采样率、触发模式等参数的选择逻辑，例如测量高频信号时需满足“采样率≥5倍信号频率”的奈奎斯特准则。
- 万用表：区分真有效值（TRMS）与平均值响应型万用表在非正弦波测量中的差异，如方波测量时的误差计算。
- 频谱分析仪：涉及分辨率带宽（RBW）对测量精度的影响，以及动态范围、本振泄露等概念。
-
自动测试系统（ATE）与虚拟仪器
现代测量技术强调自动化与智能化，需掌握GPIB、LXI、PXI等总线协议，以及LabVIEW、TestStand等开发工具的使用，设计一个基于LabVIEW的LED老化测试系统，需包含数据采集模块、故障判断逻辑及报表生成功能。 -
前沿技术趋势
（图片来源网络，侵删）- 5G/6G测试：毫米波信号的矢量网络分析仪（VNA）校准技术，以及OTA测试中的暗室设计要点。
- 功率电子测量：宽禁带半导体（如SiC、GaN）的开关损耗测量，需采用高频电流探头与差分探头配合使用。
- 人工智能融合：基于机器学习的故障诊断算法，如使用SVM分类识别电源纹波异常类型。

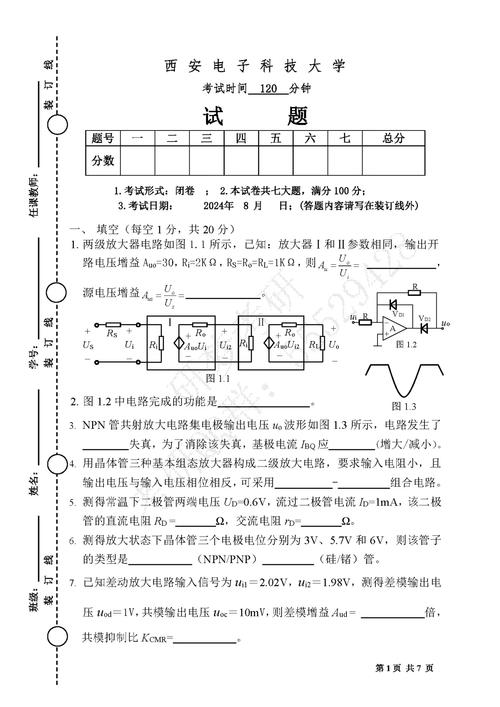

典型题型与解题思路

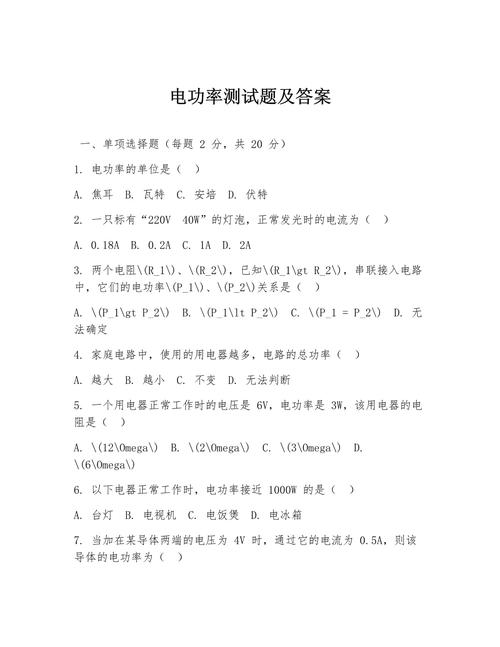

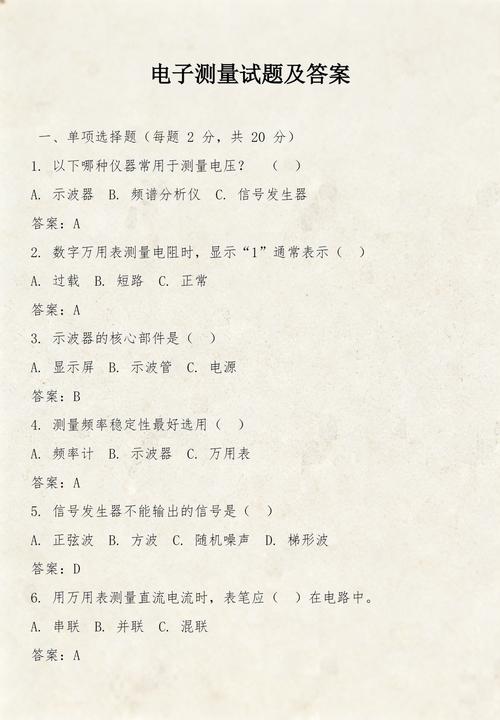

（一）选择题（示例）
-
用示波器测量1GHz正弦波,若要求显示3个完整周期，示波器的时基设置应为（ ）。
A. 3ns/div B. 3μs/div C. 300ps/div D. 30ns/div
解析：周期T=1/f=1ns，3个周期需3ns，选A。 -
下列哪种误差属于随机误差？（ ）
A. 仪表零点漂移 B. 环境温度波动 C. 刻度非线性 D. 读数视差
解析：环境温度波动导致测量值随机波动，选B。
（二）计算题（示例）
用4位半数字万用表测量10V标准电源,显示值为10.02V，已知其引用误差为±0.05%，求绝对误差和修正值。
解答：
- 引用误差Δy=±(0.05%×满量程)=±(0.0005×200V)=±0.1V
- 绝对误差δ=实测值-真值=10.02V-10V=0.02V
- 修正值=-δ=-0.02V
（三）设计题（示例）
设计一个基于Arduino的高精度电阻测量系统,要求量程1Ω-1MΩ，误差≤1%。
方案：
- 采用四线制 Kelvin 接法消除导线电阻影响；
- 用恒流源（如ICL7660）提供标准电流，通过差分放大器（INA128）测量电压；
- 软件部分采用滑动平均滤波算法抑制噪声,并通过校准表补偿非线性误差。
实践应用案例分析
在新能源汽车BMS测试中,需采集电池单体电压（精度±1mV）、温度（±0.5℃）及电流（±0.2%FS），系统设计要点如下：
- 传感器选型：采用LTC6804芯片管理12节电池电压，通过SPI通信；温度传感器选用PT1000配合24位ADC（如ADS124S08）；电流传感器使用霍尔效应传感器（如ACS758）。
- 抗干扰设计：电源隔离（DC-DC模块）、信号屏蔽双绞线，软件上采用FIR数字滤波。
- 校准流程：使用标准电阻箱校准电压通道，恒温水槽校准温度通道，标准电流源校准电流通道。
相关问答FAQs
Q1：为什么示波器测量高频信号时需要使用探头衰减？
A：探头衰减（如×10）可降低输入电容，提高带宽，同时避免过驱动示波器输入端，但需注意衰减后信号幅值需手动调整示波器垂直灵敏度档位，且需进行探头补偿以确保波形不失真。
Q2：如何区分数字万用表的“真有效值”与“平均值响应”模式？
A：真有效值（TRMS）能准确测量非正弦波（如方波、三角波）的有效值，其内部采用对数运算或AD转换计算；平均值响应型仅适用于正弦波，通过整流后取平均值再乘以1.11（正弦波波形系数）换算，测量非正弦波时会产生显著误差，测量占空比50%的方波时，TRMS显示为实际幅值，而平均值响应型显示幅值的0.9倍。
