模具激光焊接技术是一种高精度、高效率的先进焊接方法，通过高能量密度的激光束作为热源，对模具材料进行局部加热，实现材料的熔化与连接，相较于传统焊接方式，激光焊接具有热影响区小、焊接变形可控、焊缝质量高、自动化程度高等优势，在精密模具、汽车模具、航空航天模具等领域应用广泛，以下从技术原理、设备组成、工艺参数、应用场景及优势等方面展开详细分析,并结合实际应用中的注意事项进行说明。
模具激光焊接技术原理

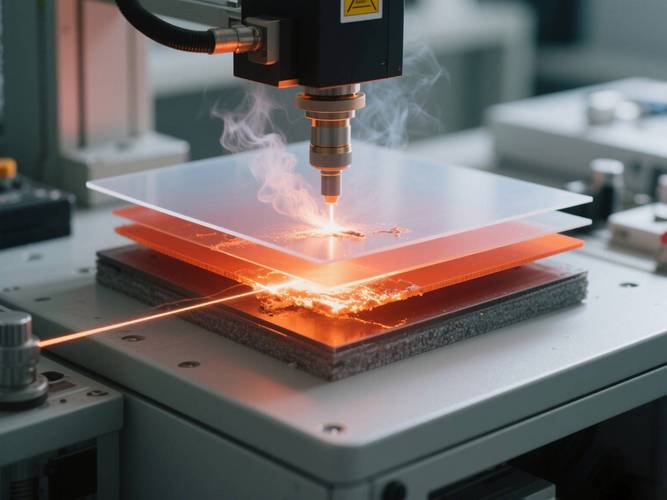

模具激光焊接的核心原理是利用激光束的高度方向性、高能量密度和单色性，通过光学系统聚焦于模具表面，使材料在极短时间内（毫秒级）吸收激光能量并熔化，形成熔池，在冷却凝固后，焊缝与母材形成冶金结合，根据激光输出方式的不同，可分为连续激光焊接和脉冲激光焊接，连续激光焊接适用于厚板材料，能量稳定；脉冲激光焊接则适合薄板或精密部件，通过控制脉冲宽度、频率等参数实现精确热输入，焊接过程中，保护气体（如氩气、氮气）的吹送可有效防止氧化,提高焊缝质量。
激光焊接设备组成与核心部件
一套完整的模具激光焊接系统主要由激光器、光学传输系统、工作台、控制系统及辅助装置组成,各部件功能如下表所示：
| 部件名称 | 核心功能 | 常见类型 |
|---|---|---|
| 激光器 | 产生高能量密度激光束，是系统的核心 | 光纤激光器、CO₂激光器、半导体激光器 |
| 光学传输系统 | 通过反射镜、光纤等传输并聚焦激光束，调整光斑大小和位置 | 振镜系统、聚焦镜、同轴监视系统 |
| 工作台 | 固定模具并实现精密运动，支持多轴联动 | 伺服工作台、旋转工作台、定制夹具 |
| 控制系统 | 实时调节焊接参数，监控焊接过程，实现自动化操作 | PLC控制系统、工业计算机、专用焊接软件 |
| 辅助装置 | 提供保护气体、冷却、焊缝跟踪等功能 | 气体流量计、冷水机组、视觉传感器 |
光纤激光器因电光转换效率高、维护成本低、光束质量好，成为模具焊接的主流选择；振镜系统则可实现高速、高精度的光斑扫描,适合复杂焊缝的焊接。
关键工艺参数对焊接质量的影响
模具激光焊接的质量受多个工艺参数协同作用，主要包括激光功率、焊接速度、离焦量、保护气体流量等，参数设置需根据模具材料（如模具钢、铝合金、铜合金等）、厚度及接头形式进行优化。
- 激光功率：功率过高易导致过烧、塌陷；功率过低则易出现未焊透、夹渣缺陷，一般而言，焊接中碳钢时，功率范围为1-3kW，不锈钢可适当降低至0.5-2kW。
- 焊接速度：速度过快会导致热量输入不足，焊缝成型不良；速度过慢则可能使热影响区扩大，增加变形风险，模具钢的焊接速度控制在5-20mm/s。
- 离焦量：指激光焦点与工件表面的距离，负离焦可增大熔深，正离焦则改善熔宽，对于3-5mm厚的模具钢，离焦量常设为-1至-3mm。
- 保护气体流量：流量不足时焊缝易氧化，流量过大会吹散熔池，氩气流量通常为10-20L/min,需根据工件形状和焊接位置调整。
模具激光焊接的应用场景与优势
典型应用场景

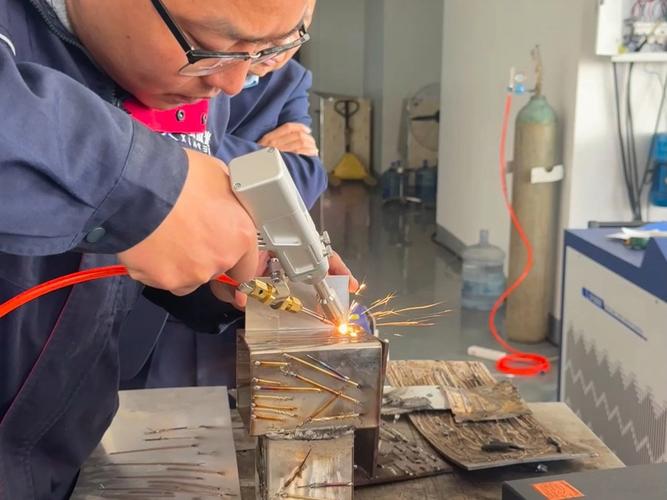

- 精密模具修复：针对模具型腔、浇口等部位的磨损或裂纹，激光焊接可实现局部修复，避免整体报废，降低成本，塑料注塑模的排气槽修复、压铸模的龟裂处理等。
- 模具制造与拼接：对于大型模具，可通过激光焊接将多个模块拼接，减少整体加工难度和变形，如汽车覆盖件模具的分块焊接，精度可达0.1mm。
- 异种材料焊接：可实现模具钢与铜合金、铝合金等不同材料的连接，满足复合模具的性能需求,散热器模具中铜管与钢模的焊接。
技术优势
- 高精度与低变形：激光束能量集中，热影响区小（通常为0.1-1mm），焊接后模具尺寸精度高,无需或只需少量后续加工。
- 焊接质量优异：焊缝深宽比大（可达5:1），气孔率低，结合强度接近母材,适用于承受高负荷的模具部件。

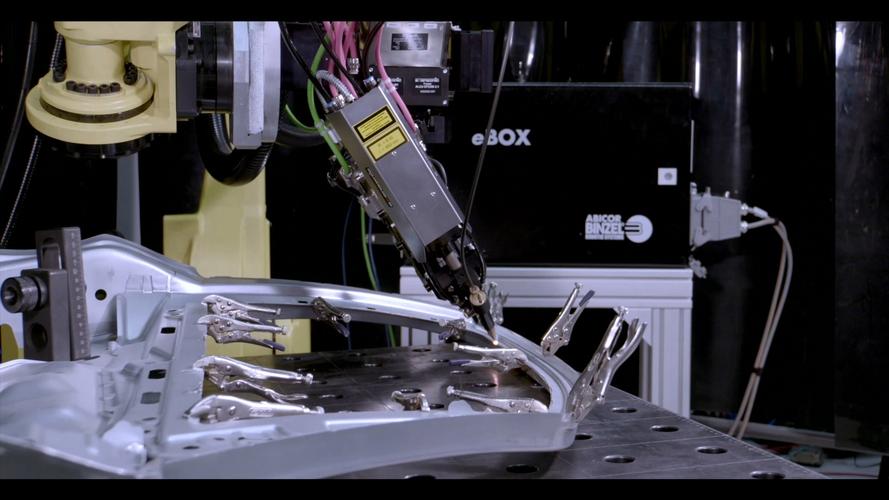

- 自动化与智能化：配合机器人或数控系统，可实现复杂轨迹的焊接，集成视觉定位和实时监控技术,提升生产效率和一致性。
- 环保与节能：无需焊条、焊剂等耗材，减少污染；激光器能耗低,综合运行成本低于传统电弧焊。
应用注意事项
- 材料预处理：焊接前需彻底清理模具表面的油污、氧化层，可通过超声波清洗或喷砂处理,避免杂质影响焊缝质量。
- 焊接过程监控：采用同轴摄像头或红外热像仪实时监测熔池状态，防止出现焊偏、未熔合等缺陷,必要时启动自适应参数调整功能。
- 焊后处理：对于高精度模具，焊接后需进行去应力退火或低温回火，消除残余应力,防止后续使用中发生变形或开裂。
- 安全防护：激光焊接过程中会产生强光、烟尘和有害气体，操作人员需佩戴防护眼镜、口罩,并配备排烟装置。
相关问答FAQs
Q1：模具激光焊接能否完全替代传统电弧焊？
A：模具激光焊接在精度、热影响区控制等方面具有显著优势，尤其适用于精密、薄壁或异种材料模具的焊接，但对于超厚板（如超过20mm）模具或低成本、大批量场景，传统电弧焊仍因成本低、效率高而具有适用性，两者需根据模具的具体需求（如精度、材料、成本）选择,并非完全替代关系。
Q2：如何解决模具激光焊接中出现的气孔问题？
A：气孔是激光焊接的常见缺陷，主要源于材料中的杂质、气体保护不足或焊接参数不当，解决方法包括：① 焊前严格清理工件，去除油污、湿气；② 优化保护气体流量和种类（如氦气可有效减少气孔）；③ 调整激光功率和焊接速度，避免能量输入过高导致金属剧烈蒸发；④ 采用脉冲激光焊接，通过峰值功率控制减少气体析出，若气孔问题持续存在,可增加焊后打磨或补焊工序。
