1201电子技术基础是电子工程、自动化、通信工程等专业的核心入门课程，主要介绍电子技术的基本概念、核心器件、电路分析方法及典型应用，为后续专业课程（如模拟电子技术、数字电子技术、单片机原理等）奠定理论基础，课程内容通常涵盖半导体器件基础、基本放大电路、集成运算放大器、直流电源、数字逻辑基础等模块，理论与实践紧密结合，强调对电路原理的理解、分析方法的掌握及工程应用能力的培养。
半导体器件基础：电子技术的基石
半导体器件是现代电子系统的核心组成部分,其中二极管和双极结型晶体管（BJT）是基础中的基础，二极管具有单向导电性，其伏安特性曲线可分为正向导通区（正向压降硅管约0.7V，锗管约0.3V）、反向截止区和反向击穿区，利用单向导电性，二极管可用于整流、检波、限幅、稳压等电路，例如在直流电源中实现交流电到脉动直流电的转换。

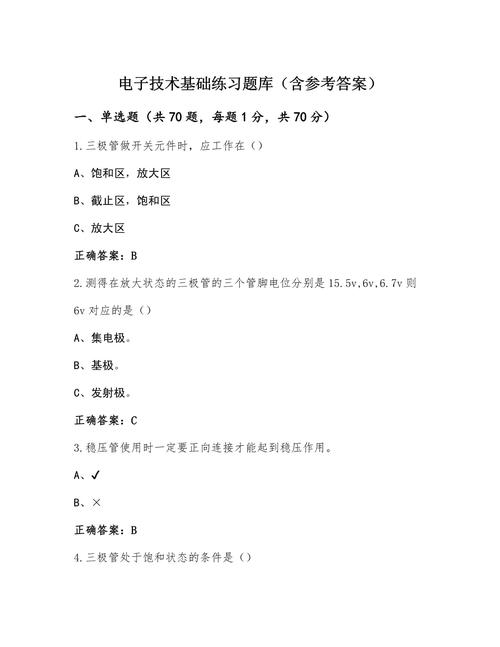

BJT是一种电流控制器件,分为NPN和PNP两种类型，具有三个区（发射区、基区、集电区）和两个PN结（发射结、集电结），其核心特性是电流放大作用，用共射极电流放大系数β（或hFE）描述，满足关系式( I_C = βI_B )，且( I_E = I_B + I_C )，BJT的工作状态取决于发射结和集电结的偏置条件：放大状态（发射结正偏、集电结反偏）用于信号放大；饱和状态（两者均正偏）相当于开关闭合；截止状态（两者均反偏）相当于开关断开，这些特性使其成为放大电路和开关电路的核心器件，除BJT外，场效应管（FET）是另一种重要半导体器件，属于电压控制器件，具有输入阻抗高、噪声低、功耗小等优点，分为结型场效应管（JFET）和金属-氧化物-半导体场效应管（MOSFET），在集成电路和功率电子领域应用广泛。
基本放大电路：信号放化的核心
放大电路是电子技术中最基本的电路形式,功能是将微弱的电信号（如传感器采集的信号）不失真地放大到所需的幅度，根据输入、输出信号的不同，放大电路可分为交流放大电路和直流放大电路；根据器件类型，可分为BJT放大电路和FET放大电路。

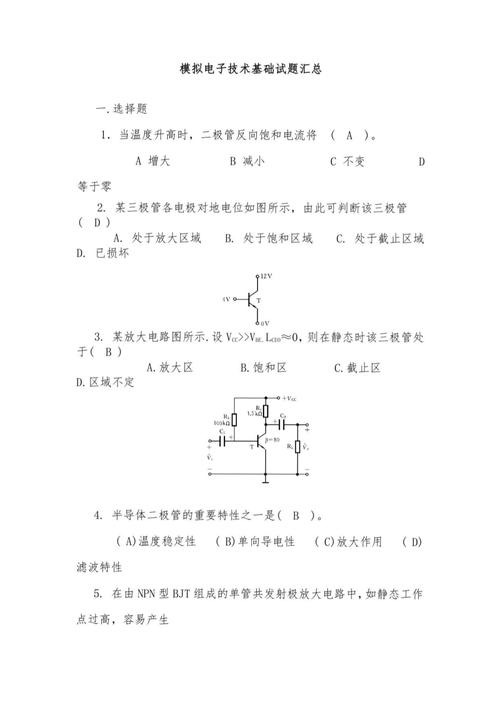

共射极放大电路是BJT放大电路的典型结构,具有电压放大倍数高、电流放大倍数高、输入输出相位相反的特点，其分析步骤包括静态分析和动态分析：静态分析通过直流通路确定静态工作点（Q点，包括( I{BQ} )、( I{CQ} )、( U_{CEQ} )），Q点设置需避免截止失真和饱和失真；动态分析通过交流通路和微变等效电路计算电压放大倍数( A_u )、输入电阻( R_i )和输出电阻( R_o )，固定偏置共射极电路的结构简单，但Q点易受温度影响，而分压式偏置电路通过引入发射极电阻( R_E )实现了Q点的稳定，提高了电路的温度稳定性。
共集电极放大电路（射极跟随器）的特点是电压放大倍数约等于1（无电压放大）、输入电阻高、输出电阻低，常用于多级放大电路的输入级（提高信号源利用率）或输出级（带负载能力强），共基极放大电路则具有高频特性好的优点，适用于高频放大电路。
集成运算放大器：模拟信号的“万能芯片”

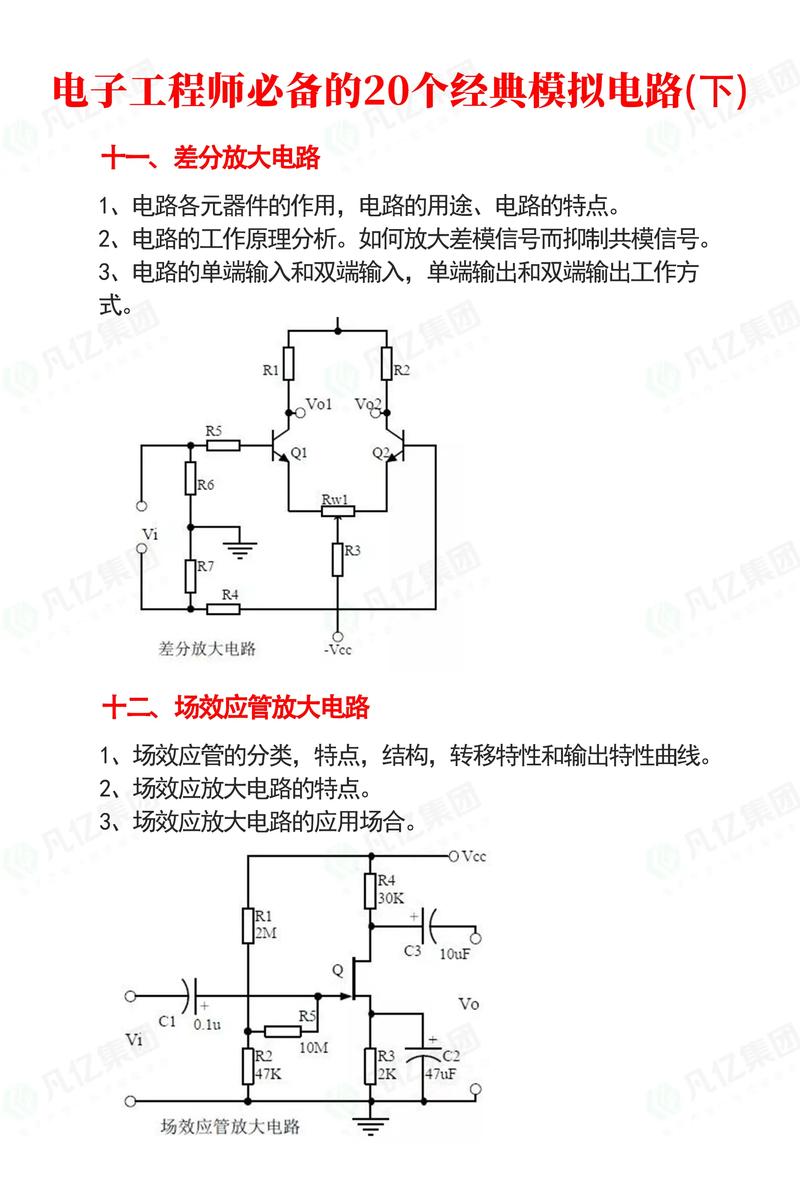

集成运算放大器（简称运放）是模拟集成电路的典型代表，内部由输入级（差分放大电路）、中间级（电压放大）、输出级（互补对称功率放大）和偏置电路组成，理想运放具有“虚短”（( U+ = U- )）、“虚断”（( I+ = I- = 0 )）两个重要特性，是分析运放电路的基础。
运放可构成线性和非线性应用电路,线性应用包括比例运算（反相比例、同相比例）、加法运算、减法运算、积分运算、微分运算等，例如反相比例放大电路的( A_u = -R_f/R_1 )，同相比例放大电路的( A_u = 1 + R_f/R_1 )，非线性应用主要包括电压比较器（如单限比较器、滞回比较器），用于将模拟信号转换为数字信号，在波形整形、模数转换（ADC）中广泛应用。
直流电源：电子系统的“能量源”
直流电源是为电子电路提供稳定直流电的装置,通常包括电源变压器、整流电路、滤波电路和稳压电路四部分，整流电路利用二极管的单向导电性将交流电转换为脉动直流电，可分为半波整流（输出电压低、脉动大）和全波整流（输出电压高、脉动小，如桥式整流），滤波电路通过储能元件（电容、电感）滤除脉动直流电中的交流成分，常采用电容滤波（输出电压高、带负载能力稍弱）或电感滤波（输出电流大、带负载能力强），稳压电路的作用是在电网电压波动或负载变化时保持输出电压稳定，分为线性稳压（如三端稳压器78系列、79系列）和开关稳压（效率高、体积小，适用于大功率场合）。
数字逻辑基础：数字系统的“语言”
数字电子技术以二进制为基础,研究数字信号的表示、处理和传输，核心内容包括逻辑代数、逻辑门电路、组合逻辑电路和时序逻辑电路，逻辑代数是分析和设计数字电路的数学工具，基本运算包括与（·）、或（+）、非（-），常用公式有分配律、吸收律、摩根定理等，逻辑门电路是实现逻辑运算的基本单元，与门、或门、非门是基础，与非门、或非门、异或门等由基本门电路组合而成，分为TTL逻辑门（速度快、功耗较高）和CMOS逻辑门（功耗低、集成度高，是目前的主流）。
组合逻辑电路由逻辑门电路构成,输出仅取决于当前输入，无记忆功能，典型电路包括编码器（如8421编码器）、译码器（如3-8译码器）、数据选择器、加法器等，时序逻辑电路由组合逻辑电路和存储单元（如触发器）构成，输出不仅与当前输入有关，还与电路原状态有关，典型电路包括寄存器（用于存储数据）、计数器（用于脉冲计数）等，触发器是时序逻辑电路的核心，基本RS触发器、同步RS触发器、JK触发器、D触发器等具有不同的逻辑功能，是构成复杂数字系统的基础。
相关问答FAQs
Q1：为什么共射极放大电路的输出电压与输入电压相位相反？
A：共射极放大电路中，输入信号加在基极和发射极之间，输出信号从集电极和发射极之间取出，当输入电压( U_i )增大时，基极电流( I_B )增大，集电极电流( I_C )增大，集电极电阻( R_C )上的电压降( I_C R_C )增大，导致集电极电压( UC = V{CC} - I_C R_C )减小，输出电压( U_o )与输入电压( U_i )的变化方向相反，即相位相差180°，这种反相特性是共射极电路的重要特点，使其在需要信号倒相的场合（如多级放大电路的中间级）得到应用。
Q2：理想运放的“虚短”和“虚断”在什么条件下成立？
A：理想运放的“虚短”（( U+ = U- )）和“虚断”（( I+ = I- = 0 )）是深度负负反馈条件下的近似特性。
- 虚短：仅在运放工作在线性区（引入负反馈）时成立，若运放工作在非线性区（如开环状态或引入正反馈），输出电压将达到饱和值（( U{OM} )或( -U{OM} )）， U+ )与( U- )不相等，“虚短”不成立。
- 虚断：由于理想运放的输入电阻为无穷大，无论工作在线性区还是非线性区，输入端均无电流流入，虚断”在所有情况下均成立（实际运放输入电阻虽非无穷大，但通常很大，可近似为“虚断”）。
在反相比例放大电路中，通过反馈电阻( R_f )引入了深度负反馈，虚短”和“虚断”同时成立，可方便推导出( A_u = -R_f/R1 )；而在电压比较器（开环状态）中，“虚短”不成立，但“虚断”仍成立，需通过( U+ )与( U_- )的相对大小判断输出状态。
