PCB（Printed Circuit Board，印制电路板）作为电子设备的核心组件，其技术涵盖设计、制造、材料、工艺等多个维度，随着电子向小型化、高频化、高可靠性发展，PCB技术不断迭代升级,以下从关键技术类别展开详细说明：
设计与仿真技术
PCB设计是技术落地的起点，现代设计依赖EDA（Electronic Design Automation）工具实现高效与精准,关键技术包括：
- 高速电路设计：针对5G、服务器等领域，需处理信号完整性（SI）、电源完整性（PI）、电磁兼容性（EMC）问题，通过阻抗控制、叠层设计、差分走线等确保信号稳定传输。
- 三维（3D）与柔性设计：刚柔结合板（Rigid-Flex PCB）集成刚性与柔性区域，适应可穿戴设备、折叠手机等复杂空间布局；3D设计则通过堆叠、埋嵌结构实现高密度集成。
- 仿真技术：利用有限元分析（FEA）、矩量法（MoM）等工具仿真热分布、应力分布、信号衰减，提前规避设计缺陷,缩短研发周期。
制造与工艺技术
制造工艺决定PCB的性能与良率,核心包括：
- 层压与成型技术：高频材料（如PTFE、碳氢化合物）的层压工艺需精确控制温度与压力，确保介电常数（Dk）和介质损耗（Df）稳定；激光直接成像（LDI）替代传统曝光，提升图形精度（线宽/线距可达3μm以下）。
- 微细加工技术：采用mSAP（Modified Semi-Additive Process）工艺制作精细线路，满足HDI（High Density Interconnect）需求，使手机主板层数从4层增至14层以上；盲孔/埋孔技术实现层间互连,减少信号延迟。

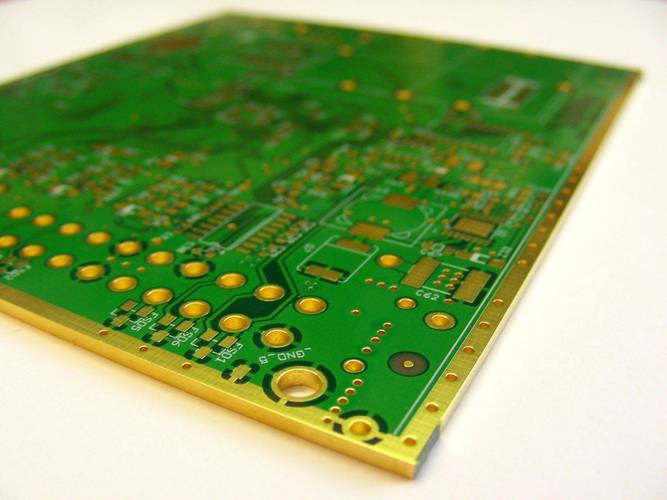

- 表面处理技术：常见有沉金（ENIG）、化学镍钯金（ENEPIG）、 OSP（有机涂覆）等，其中ENEPIG可焊性好、耐腐蚀，适合无铅焊接；裸铜基板（如AMB）用于功率模块,提升散热性能。
材料技术
材料是PCB性能的基础，按功能分类如下： | 材料类型 | 代表材料 | 特性与应用 | |--------------------|-----------------------------|-----------------------------------------------| | 基板材料 | FR-4（环氧树脂玻璃布） | 成本低、机械强度高，消费电子通用 | | | 高频材料（Rogers RO4003C） | 低Dk/Df，适用于雷达、基站 | | | 金属基板（铝基板、铜基板） | 高导热性，LED、电源模块散热 | | 导体材料 | 电解铜、铜箔 | 纯度≥99.8%，确保导电性与信号传输 | | 阻焊材料 | 液态感光阻焊（LPSR） | 精细线路保护，防止焊接短路 | | 特种材料 | 聚酰亚胺（PI） | 耐高温（>400℃），柔性电路基板 |
先进封装与集成技术
为满足“更小、更快、更强”需求,PCB与封装技术深度融合：
- SiP（System in Package）：将芯片、无源器件集成于单一封装，如Apple Watch的SiP模块整合处理器、传感器。
- 5D/3D封装：通过硅中介层（Interposer）堆叠芯片（如AMD GPU），或TSV（硅通孔）实现垂直互连，提升带宽、降低功耗。
- 嵌入式技术：将无源器件（电阻、电容）或有源器件埋入PCB内层，减少板面积,如汽车电子ECU模块。
测试与检测技术
确保PCB可靠性需全程质量把控：
- 电气测试：飞针测试（FPT）用于原型板验证，测试架（Test Fixture）适合批量生产，检测开路/短路。
- 光学检测（AOI）：自动识别线路缺陷、缺口，精度达1μm。
- X射线检测（X-Ray）：检测BGA、CSP焊球虚焊,以及埋嵌器件位置偏差。
相关问答FAQs
Q1：HDI PCB相比传统PCB有哪些优势？
A：HDI（高密度互连）板采用微盲孔、埋孔和薄绝缘层，线路密度更高（线宽/线距≤50μm），可减少层数、缩小体积，提升信号传输速度，适用于智能手机（如iPhone主板）、无人机等对尺寸和性能敏感的产品,同时降低寄生电容和电磁干扰。
Q2：高频PCB为何选择PTFE材料而非FR-4？
A：PTFE（聚四氟乙烯）的介电常数（Dk≈2.1-2.8）和介质损耗（Df≈0.0002-0.001）远低于FR-4（Dk≈4.5-4.8，Df≈0.02），在毫米波频段（如28GHz 5G）信号衰减更小，相位稳定性更高，PTFE耐化学腐蚀、吸湿率低，确保高频环境下的电气性能一致性,但成本较高且加工难度大。
