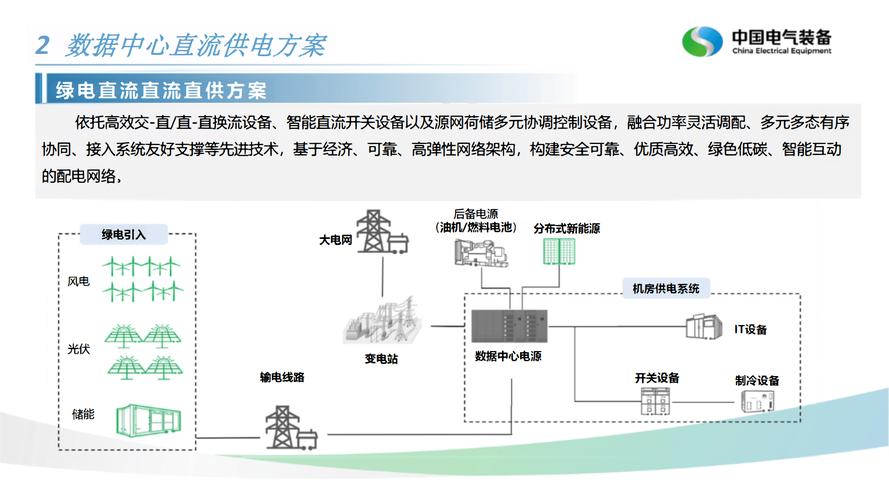

直流电源系统技术标准是确保电力系统中直流电源设备安全、可靠、高效运行的重要依据，涵盖了从系统设计、设备选型到安装调试、运行维护的全生命周期要求，这些标准旨在规范直流电源系统的性能参数、安全指标、环境适应性及智能化水平，保障发电厂、变电站、数据中心等关键场所的直流负荷供电稳定性。
系统总体技术要求
直流电源系统通常由蓄电池组、充电装置、馈电网络、绝缘监测装置、监控系统等组成，其核心功能是为继电保护、自动装置、断路器操作、事故照明等提供不间断直流电源,系统需满足以下总体要求：

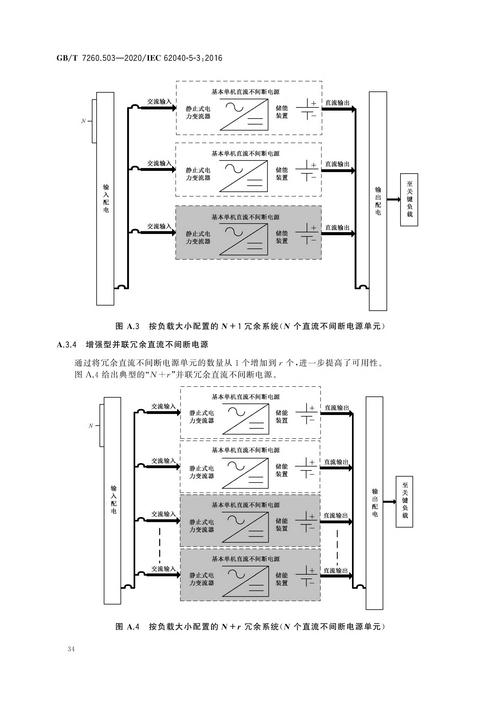

- 可靠性：采用N+1冗余设计，关键设备（如充电模块、监控单元）应具备故障告警及自动切换功能,确保单点故障不影响系统运行。
- 安全性：系统需具备过电压、过电流、短路保护功能，蓄电池组应防止过充过放，并设置泄压防爆装置；绝缘监测装置需实时监测直流系统接地故障，告警精度不低于±2kΩ。
- 效率：充电模块额定效率应≥95%，满载时谐波含量≤5%,以降低能耗并减少对电网的谐波污染。
- 环境适应性：设备应能在-10℃~+45℃环境温度下正常运行，相对湿度≤90%（无凝露），并具备防尘、防腐蚀能力。
主要设备技术参数
蓄电池组
蓄电池是直流电源系统的储能核心，常用类型包括阀控式铅酸蓄电池（VRLA）和锂离子电池,其技术参数需符合以下标准：
- 容量选择：按全站事故放电时间（通常为1~2小时）及负荷大小计算，蓄电池容量应留有10%~15%裕度。
- 电压等级：常见标称电压为220V、110V、48V，单体蓄电池浮充电压为2.23~2.28V（VRLA），均充电压为2.30~2.35V。
- 寿命要求：VRLA蓄电池在25℃环境下循环寿命≥300次，浮充寿命≥10年；锂离子电池循环寿命≥2000次，寿命≥8年。
充电装置
充电装置为蓄电池提供充电电流，通常采用高频开关模块化电源,技术要求包括：
- 输出参数：输出电压范围应覆盖蓄电池均充、浮充及放电终止电压，纹波系数≤0.5%。
- 模块配置：采用模块化设计，单个模块额定电流通常为10A、20A或30A，模块数量按N+1冗余配置,最大输出电流需满足蓄电池充电及经常性负荷需求。
- 控制功能：具备恒流、恒压、浮充自动切换功能，支持温度补偿（系数为-3~5mV/℃·cell）,并具备远程通信接口。
绝缘监测装置
用于监测直流系统正负极对地绝缘电阻，防止接地故障引发保护误动,技术要求如下：
- 监测范围：0~500kΩ，告警设定值可调（通常为20kΩ）。
- 响应时间：接地故障发生时，应在3s内发出声光告警,并显示接地支路。
- 功能要求：具备自检功能，自身故障时能输出告警信号,并能与监控系统通信。
监控系统
监控系统采用分层分布式结构，实现对直流电源系统的实时监测、控制及管理：
- ：包括蓄电池电压、电流、温度，充电模块输出状态，母线电压,绝缘电阻等。
- 通信接口：支持RS485、以太网等通信协议，通信规约应符合DL/T 860等标准,实现与站控系统的数据交互。
- 功能要求：具备历史数据存储（≥30天）、事件记录、远程遥控及自诊断功能,人机界面应直观易操作。
安装与调试规范
- 安装要求：蓄电池组安装应保持间距（≥50mm），通风良好；充电模块与监控单元安装牢固，接地电阻≤0.5Ω。
- 调试项目：包括充电模块均充、浮充切换试验，蓄电池容量放电试验（以10I10电流放电至终止电压，容量应达额定容量的95%以上），绝缘监测装置接地告警试验,系统联动调试等。
- 验收标准：系统电压波动范围≤±5%，纹波系数≤0.5%，绝缘电阻≥0.5MΩ,各项功能应满足设计要求。
运行维护标准
- 日常巡检：每日检查蓄电池外观有无变形、漏液，充电模块运行状态,监控系统告警信息。
- 定期维护：每季度测量蓄电池内阻及单体电压，每年进行一次容量核对放电；每半年清洁设备灰尘,检查接地系统。
- 故障处理：当出现充电模块故障时，应自动切换至备用模块；蓄电池单体电压偏差超过±0.05V/V时,需进行均衡充电或更换。
相关问答FAQs
问题1：直流电源系统中蓄电池组容量如何计算？
解答：蓄电池容量计算需考虑事故放电时间、事故放电电流及容量裕度，公式为：C=K×I×T/(η×[Umin-Uf])，其中C为蓄电池容量（Ah），K为可靠系数（取1.1~1.15），I为事故放电电流（A），T为放电时间（h），η为放电容量系数（根据放电时间查表），Umin为单体蓄电池终止电压（V），Uf为放电终止电压时单体蓄电池电压（V），某站110V系统，事故放电电流50A，放电时间2小时，取K=1.15，η=0.9，Umin=1.8V，Uf=2.0V，则C=1.15×50×2/(0.9×(1.8-2.0))≈639Ah,可选用640Ah蓄电池组。
问题2：直流电源系统绝缘监测装置误报或拒报的原因有哪些？
解答：绝缘监测装置误报或拒报的主要原因包括：①传感器故障或采样回路接触不良；②系统存在较大分布电容（如长电缆敷设）导致接地电阻判断偏差；③装置本身抗干扰能力不足，受电磁干扰影响；④蓄电池组或充电模块纹波过大，影响绝缘电阻测量准确性；⑤接地支路标识错误，导致接地故障定位失效，解决方法包括定期校准传感器、优化电缆敷设、加强装置屏蔽、控制纹波系数及规范接地标识管理等。
