3d激光扫描技术是一种通过非接触式主动测量获取物体表面三维坐标信息的高精度技术,其核心原理基于激光测距与三维建模的结合，该技术通过发射激光束至物体表面，接收反射信号并计算时间差或相位差，从而获取每个采样点的空间位置，最终构建出物体的三维数字模型，其技术流程可分为激光发射、信号接收、数据处理三个关键环节，具体涉及光学、电子学、计算机视觉等多学科知识的融合。

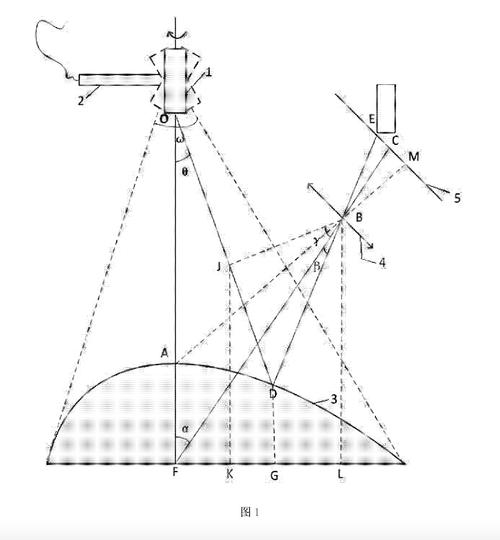

在激光发射环节,扫描系统内部的高精度激光器会产生特定波长的激光束，通过光学系统（如旋转棱镜或MEMS微振镜）控制激光束的发射方向，实现对物体表面的逐点或线式扫描，根据测距原理的不同，3d激光扫描主要分为脉冲法、相位法和三角法三类，脉冲法通过测量激光发射与接收之间的时间差计算距离，公式为距离=光速×时间差/2，适用于大场景测量（如地形测绘）；相位法则通过调制激光波的相位差来推算距离，精度可达亚毫米级，适合小尺寸高精度扫描；三角法利用激光束在物体表面形成光斑，通过相机捕捉光斑位置并基于三角几何关系计算距离，成本低但测量范围较小。
信号接收环节中,扫描系统配置的光电探测器（如APD或CMOS传感器）会接收物体表面反射的激光信号，并将其转换为电信号，系统通过同步控制激光发射与信号接收的时间，确保每个采样点的距离数据准确对应其空间方向，高精度编码器记录扫描角度（水平与垂直方向），使每个点的三维坐标（X、Y、Z）能够通过极坐标转换公式计算得出：X=ρ×sinθ×cosφ，Y=ρ×sinθ×sinφ，Z=ρ×cosθ（为距离，θ为垂直角，φ为水平角）。

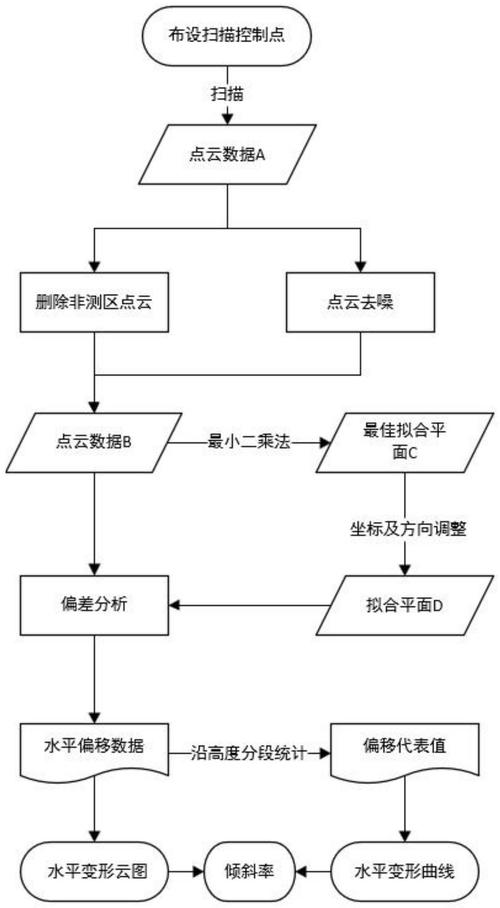

数据处理环节是构建最终三维模型的核心,原始扫描数据包含数百万至数亿个点云数据，需通过专业软件进行去噪、滤波、配准、拼接等操作，去噪可剔除无效点（如背景噪声或多次反射点）；滤波通过算法（如高斯滤波）平滑数据；配准则利用公共特征点或标靶将多站扫描数据统一到同一坐标系中，点云数据可通过三角化生成三角网格模型，或直接应用于逆向工程、BIM建模等场景。
3d激光扫描技术的优势在于高精度（可达0.001mm）、高效率（单次扫描可获取百万级点云）、非接触式测量（避免损伤物体）以及全维度数据采集（可获取物体表面纹理、颜色等信息），该技术广泛应用于文化遗产数字化、工业检测、建筑BIM、自动驾驶等领域，成为数字化建模的重要工具。
相关问答FAQs
-
问：3d激光扫描与摄影测量（如无人机倾斜摄影）的主要区别是什么？
答：3d激光扫描通过主动发射激光获取高精度三维坐标，点云密度高且精度可达毫米级，适合复杂细节建模；摄影测量依赖被动拍摄的多张图像，通过算法匹配生成三维模型，成本低但精度受图像质量影响，更适合大场景快速建模，两者结合可优势互补，如激光扫描提供精确骨架，摄影测量补充纹理细节。 -
问：在户外环境下进行3d激光扫描时，如何应对光照干扰和天气影响？？**
答：户外扫描时，可通过选择抗干扰能力强的激光扫描仪（如采用905nm或1550nm波长激光，减少日光干扰），并配合滤光片排除杂散光；天气方面，阴天或弱光环境最佳，若需在晴天作业，可利用遮光罩或选择清晨/傍晚时段扫描，高精度温度传感器实时补偿环境温度变化对设备的影响，确保数据稳定性。
