fanuc电源模块维修是一项技术性较强的工作，需要维修人员具备扎实的电子电路知识、丰富的维修经验以及对fanuc电源模块工作原理的深入理解，fanuc电源模块作为数控系统的核心部件之一，其稳定运行直接关系到整个机床的正常工作，本文将详细介绍fanuc电源模块的常见故障、维修流程、关键检测点及注意事项,为相关维修人员提供参考。

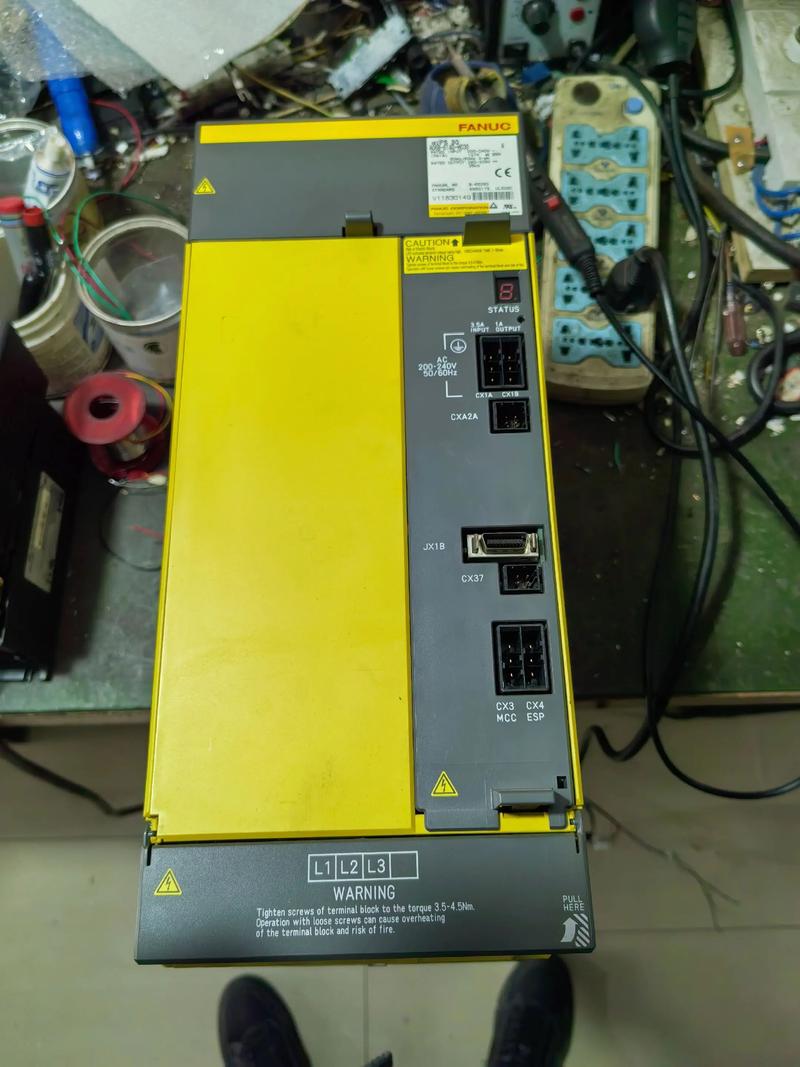

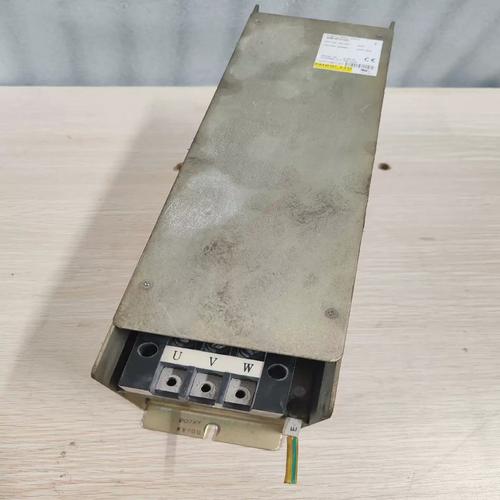

fanuc电源模块的主要功能是将外部输入的三相交流电转换为直流电，为数控系统的各个部分（如主控单元、伺服驱动、轴控制模块等）提供稳定可靠的直流电源，常见的fanuc电源模块型号包括α系列、β系列以及最新的ai系列等，不同型号的电源模块在电路设计和参数设置上可能存在差异,但基本工作原理和故障排查方法有许多相似之处。
在进行fanuc电源模块维修前，首先需要做好安全防护措施，电源模块内部存在高压电容，即使在断电后，电容中仍可能储存有大量电荷，操作前必须使用专用放电工具彻底放电，避免触电危险，准备好必要的维修工具，如万用表、示波器、逻辑分析仪、焊接设备以及fanuc电源模块的技术手册等，技术手册是维修过程中的重要参考资料，其中包含模块的电路图、元件参数、测试点电压值及故障代码说明等信息。
故障诊断是维修的关键环节，当fanuc电源模块出现故障时，通常表现为系统无法启动、报警显示（如“电源报警”、“直流过压”等）、输出电压异常或模块过热等现象，维修时应遵循从外到内、从简单到复杂的原则进行排查，首先检查外部供电是否正常，包括输入电压是否稳定、相序是否正确、空气开关是否跳闸等，可以使用万用表测量输入端的交流电压，确保其在规定范围内，若外部供电正常，则进一步检查模块的连接线缆，如与主控板的通信电缆、电源输出线缆等，是否存在松动、破损或接触不良的情况。
对电源模块本身进行检测，通过观察模块外观，检查是否有明显的烧焦痕迹、元件爆裂、电容鼓包等现象，这些直观的线索往往能快速定位故障的大致范围，对于无明显外观损坏的模块，需要借助仪器进行深入检测,以下是fanuc电源模块常见故障及检测要点：
| 常见故障现象 | 可能原因 | 检测方法与要点 |
|---|---|---|
| 系统无法启动，模块无输出 | 输入电压异常、模块内部保险丝熔断、PWM控制电路故障、功率开关管损坏 | 测量输入电压；检查保险丝是否导通；用万用表二极管档检测功率开关管（IGBT）的极间电阻；检查PWM驱动信号是否正常 |
| 输出电压过高或过低 | 电压反馈电路故障、稳压控制芯片损坏、采样电阻变值 | 测量输出端电压；检查反馈回路的光耦、运算放大器等元件；检测采样电阻阻值是否准确 |
| 模块过热报警 | 散热风扇故障、散热器堵塞、功率器件过流、模块负载过重 | 检查风扇是否运转正常；清理散热器灰尘；测量功率管是否短路；检查负载是否正常 |
| 报警代码显示“直流过压” | 制动单元故障、再生电阻损坏、输入电压过高 | 检查制动单元的工作状态；测量再生电阻阻值；确认输入电压是否超过额定值 |
在检测过程中，电压反馈电路和PWM控制电路是电源模块的核心部分，也是故障的高发区，电压反馈电路负责实时监测输出电压，并与基准电压进行比较，通过PWM控制器调节功率开关管的导通时间，从而稳定输出电压，若反馈电路中的光耦、误差放大器（如TL431）等元件损坏，会导致反馈信号异常，从而引起输出电压失控，PWM控制电路则产生驱动功率开关管的脉冲信号，其工作状态直接影响模块的输出，可以使用示波器观察PWM芯片（如UC3842、SG3525等）的输出波形,判断是否正常。
功率开关管（通常为IGBT）是电源模块中的核心功率元件，承受着高电压和大电流，容易因过压、过流或过热而损坏，检测IGBT时，需使用万确定位表或万用表的二极管档，测量其集电极（C）、发射极（E）及栅极（G）之间的电阻值，正常情况下，C-E之间应具有二极管的单向导电特性，G-E之间的电阻值应在一定范围内（通常为几kΩ到几十kΩ），若发现短路或开路，则表明IGBT已损坏,需更换同型号或参数等效的元件。
电容是电源模块中另一个易损元件，尤其是滤波电容，长时间工作后可能会因电解液干涸而容量下降，导致输出电压纹波增大或模块工作不稳定，可以通过电容表测量电容容量，或观察电容外观是否有鼓包、漏液等现象，对于损坏的电容，应选择同规格、同参数的高质量电容进行更换。
维修完成后，需要进行通电测试，通电前，先确保所有连接线缆正确安装，负载处于断开状态，采用逐步加电的方式，先测量空载时的输出电压是否正常，然后逐步接入负载，观察模块的输出稳定性和温升情况，注意观察是否有异常声音、气味或火花产生，若测试过程中出现报警或电压异常，应立即断电,重新进行排查。
在维修fanuc电源模块时，需要注意以下几点：一是尽量使用原厂或同等质量的元件，避免因元件参数不匹配导致新的故障；二是焊接元件时，注意焊接温度和时间，避免损坏电路板或元件；三是维修记录应详细记录故障现象、检测过程、更换元件等信息，便于后续分析和参考；四是对于无法确定或无法修复的复杂故障，建议联系fanuc官方售后服务或专业维修机构,以免造成更大的损失。
相关问答FAQs：
-
问：fanuc电源模块维修时，如何判断是模块本身故障还是外部负载问题？ 答：判断fanuc电源模块故障是源于自身还是外部负载，可采取“隔离法”，首先断开模块的所有外部负载，仅保留主供电和必要控制线路，测量模块空载输出电压，若空载电压正常，则故障可能在外部负载（如伺服驱动、轴控制模块等短路或过载）；若空载电压仍异常，则故障很可能在电源模块本身，检查模块的报警代码，若报警指向过流、过载等,也需重点排查负载侧。
-
问：fanuc电源模块中的PWM控制芯片损坏后，如何选择替代芯片？ 答：选择fanuc电源模块PWM控制芯片的替代品时，需确保关键参数匹配，如工作电压、输出电流、振荡频率、误差放大器增益等，首先查阅原芯片（如UC3842、SG3525等）的技术手册，记录其各引脚功能及典型参数，选择替代芯片时，尽量选用同品牌、同型号的芯片，若无法找到，可选择参数相近且封装相同的兼容芯片，注意替代芯片的引脚定义可能存在差异，需仔细核对电路图，必要时调整外围电路元件参数，更换后，需用示波器检测PWM输出波形，确保其频率、占空比符合要求,避免驱动功率开关管异常。
