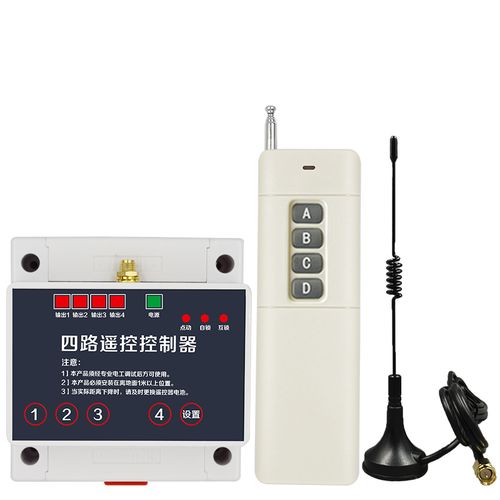

4路遥控器控开关维修是一项需要结合电子技术知识和实践操作技能的工作,这类设备广泛应用于家庭、办公场所的灯光控制、电器开关等场景，其核心功能是通过无线信号实现对多个电路的远程通断控制，维修过程中需遵循系统性的排查思路，从外观检查到内部电路分析，逐步定位故障点并加以修复，以确保设备恢复正常使用，以下将详细说明维修步骤、常见故障类型及解决方法，并提供必要的操作注意事项。
维修前的准备工作
在开始维修前,需准备以下工具和材料：万用表（用于电压、电阻、通断测试）、螺丝刀（十字和一字，用于拆装机壳）、电烙铁及焊锡（用于电路板焊接）、酒精棉（用于清洁接点）、备用电池（测试遥控器信号）、绝缘胶带（绝缘处理），务必确保维修环境干燥、整洁，避免静电或潮湿导致二次损坏，对于用户送修的设备，需先询问故障现象，如“某路开关失灵”“遥控无反应”“按键错乱”等，初步判断故障范围是遥控器本身还是接收开关部分。
故障排查步骤
外观与电源检查
首先检查接收开关的外壳是否有破损、变形，接线端子是否松动、氧化，用万用表测量输入电压是否正常（常见为AC 220V或DC 12V/24V，需根据设备型号确认），若电压异常，需检查电源线路或供电模块，对于遥控器，检查电池仓是否腐蚀、电池电量是否充足（可用万用表测量电池电压，1.5V电池低于1.2V需更换），电池正负极是否接触良好。
遥控器故障排查
若接收开关电源正常但遥控无反应,需先判断遥控器是否工作，将手机摄像头对准遥控器发射端，按下按键，若手机屏幕能看到红外光（呈紫色亮点），说明遥控器信号发射电路基本正常；若看不到光，可能是遥控器故障，此时可拆开遥控器外壳，检查红外发射管是否损坏（用万用表二极管档测量，正向导通电压约1.0-1.2V，反向截止则正常），晶振是否起振（用万用表电压档测量晶振两端电压，若有电压波动可能起振），按键导电膜是否老化或氧化（用酒精棉清洁接点），若以上元件异常，需更换同型号红外发射管、晶振或导电膜。

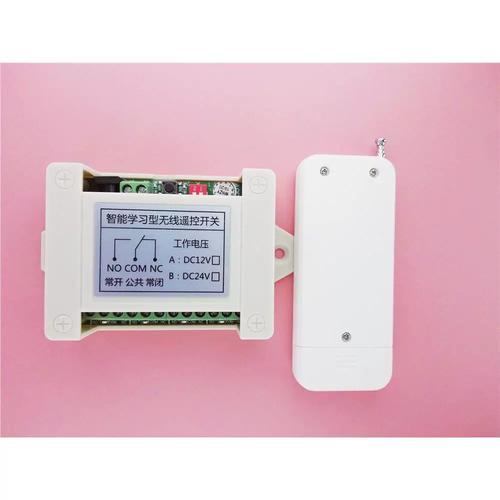

接收开关故障排查
若遥控器正常但接收开关部分失效,需拆开接收开关外壳，重点检查以下电路模块：
-
接收电路：常见为超再生接收模块或射频接收芯片（如SYN480R、PT2262等），用万用表测量接收模块的供电电压是否正常（通常为3.3V或5V），若电压异常，检查供电稳压电路（如7805三端稳压器是否损坏），接收模块的天线是否松动或断裂，天线长度一般为17cm（对应433MHz频段），过长或过短都会影响信号接收。
-
解码电路：若接收电路正常，需检查解码芯片（如PT2272、SC2262等）是否正确解码，用万用表测量解码芯片的地址位（A0-A11）是否与遥控器地址一致（地址码不匹配会导致无法解码），数据位（D0-D3）是否有输出信号，解码芯片的振荡电阻需与遥控器匹配（误差不超过5%），否则可能解码失败，可通过示波器观察解码芯片输出端的波形，若无波形或波形异常，需更换解码芯片。
-
驱动电路：解码后的信号需通过驱动电路（如三极管、继电器、光耦等）控制负载通断，检查驱动三极管是否击穿（用万用表测量三极管极间电阻，若c-e极短路则损坏），继电器线圈是否开路（测量线圈电阻，正常值一般为几百欧姆），继电器触点是否粘连或氧化（用万用表通断档测量触点，断开时应电阻无穷大，闭合时应接近0Ω），若驱动元件损坏，需更换同型号元件。
-
负载控制电路：对于继电器输出型开关，需检查继电器触点是否承受负载电流（若负载功率超过继电器额定值，可能导致触点烧蚀）；对于可控硅输出型开关，需检查可控硅是否击穿（用万用表测量可控硅阳极-阴极间电阻，若短路则损坏），检查续流二极管（保护继电器线圈）和RC吸收电路（保护可控硅）是否完好。
联调测试
在修复局部电路后,需进行联调测试：将接收开关与负载连接，接通电源，用遥控器逐路测试开关功能，同时测量输出电压是否稳定，若某路仍不工作，需重点检查该路对应的驱动元件和信号通路，对于编码不匹配的问题，需通过遥控器和接收芯片的地址码设置端（通常为焊盘或跳线）重新设置一致的地址码（通常为“1”“0”“悬空”三种状态）。
常见故障及解决方法
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 全部按键无反应 | 接收开关无供电；2. 接收模块损坏；3. 遥控器电池耗尽 | 检查电源线路；2. 更换接收模块；3. 更换遥控器电池 |
| 单路开关失灵 | 该路驱动元件损坏；2. 信号通路断路；3. 继电器触点粘连 | 更换三极管/继电器；2. 检查线路连接；3. 清洁或更换继电器触点 |
| 遥控控制错乱 | 地址码不匹配；2. 解码芯片损坏；3. 信号干扰 | 重新设置地址码；2. 更换解码芯片；3. 远离干扰源（如WiFi路由器、电机） |
| 按键需多次按压才响应 | 遥控器按键导电膜老化；2. 接收模块灵敏度低；3. 信号弱 | 清洁或更换导电膜；2. 调整接收模块天线；3. 增加遥控器发射功率 |
维修注意事项
- 安全第一：维修前务必断开接收开关的电源，避免触电风险；处理高压电路（如AC 220V输入）时，需使用绝缘工具，并保持手部干燥。
- 元件更换规范：更换电子元件时，需确认型号、参数一致（如继电器电压、电流等级，晶振频率等），焊接时间不宜过长（避免损坏电路板铜箔），焊点需光滑、无虚焊。
- 防静电措施：维修人员需佩戴防静电手环，避免静电击敏元件（如解码芯片、MOS管）。
- 故障记录：对于复杂故障，需记录维修过程和更换元件，便于后续排查同类问题。
相关问答FAQs
Q1：4路遥控器开关中，为什么会出现某路开关偶尔失灵的情况？
A：偶尔失灵通常由接触不良或信号干扰导致，首先检查该路开关的接线端子是否松动，可重新拧紧；其次检查继电器触点是否有轻微氧化，用细砂纸清洁触点；若接收模块附近有强干扰源（如变频器、大功率电器），需将接收模块远离干扰源或增加金属屏蔽罩。
Q2：维修后遥控器与接收开关无法配对，怎么办？
A：配对失败多为地址码不匹配，需同时检查遥控器和接收开关的地址码设置端（通常为8-12个焊盘，每个焊盘可接“1”“0”或悬空），确保两端地址码完全一致（例如遥控器A0接“1”，接收开关A0也需接“1”），若地址码被用户误调，需根据说明书恢复默认设置（通常将所有地址码焊盘悬空），或用示波器观察遥控器编码信号，逐位对比接收解码芯片的地址位。
