液晶显示器维修电子书是电子维修领域的重要参考资料，涵盖了从基础原理到故障排查、电路分析、零部件更换等全方位内容，适合初学者入门和进阶者提升技能，以下将从核心内容、学习路径、实践技巧及工具使用等方面展开详细说明,帮助读者系统掌握液晶显示器的维修方法。
液晶显示器的基础结构与工作原理

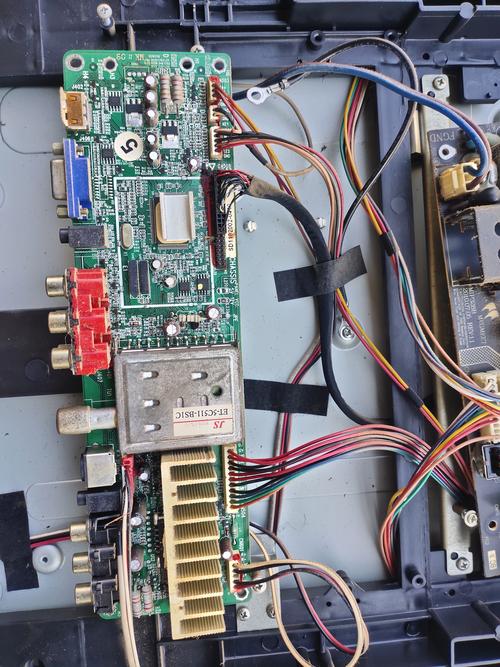

液晶显示器的核心结构包括显示面板、驱动板（主板）、电源板、高压板（背光驱动）、按键板等部分，显示面板由液晶分子、彩色滤光片、TFT薄膜晶体管阵列组成，通过改变液晶分子的排列状态来控制光线透过，实现图像显示，驱动板负责处理输入的视频信号，将其转换为面板可识别的时序信号和数据信号；电源板将交流电转换为稳定的直流电压，为各模块供电；高压板则将低压直流电转换为高压交流电，驱动背光模组发光，理解各模块的功能及信号流向是维修的基础，例如视频信号从输入接口进入驱动板，经过解码、 scaling等处理后，通过LVDS或eDP接口传输至面板，同时驱动板向高压板发出背光开启信号,控制背光点亮。
常见故障现象与排查流程
电源类故障
- 故障现象：完全无法开机，指示灯不亮；或开机后指示灯亮但屏幕无显示,背光不亮。
- 排查流程：
- 首先检查电源线、插座是否正常，排除外部供电问题。

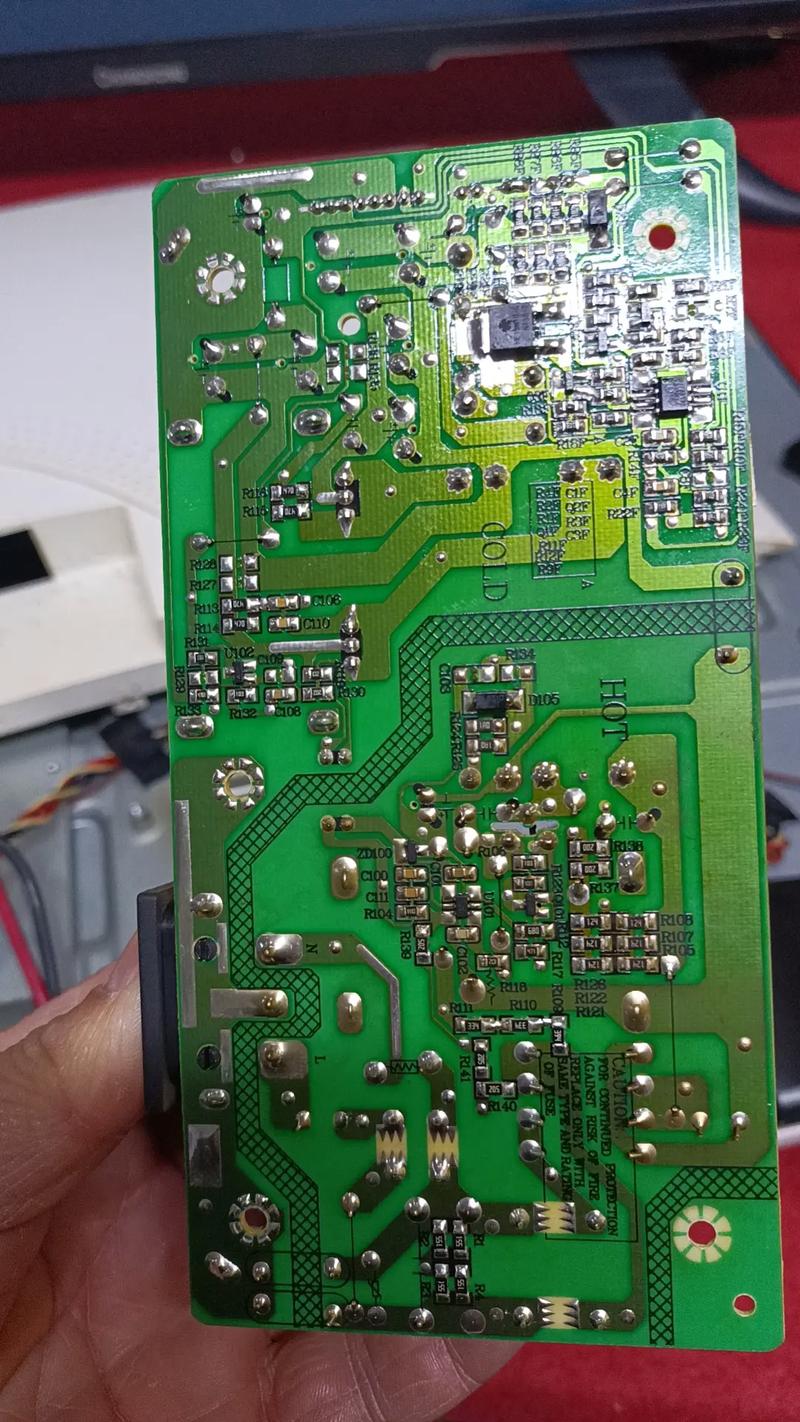

- 拆机后测量电源板输出电压（如12V、5V、3.3V等），若电压异常，可能是电源板电容老化、mos管击穿或PWM控制器损坏，常见故障点为滤波电容鼓包、漏液，需用万用表检测电容容量及ESR值，更换同规格电容即可解决多数电源问题。
- 若电源板输出电压正常，但屏幕仍无显示，需检查主板与电源板的连接线是否松动,或主板上的电源管理芯片是否损坏。
显示类故障
- 故障现象：屏幕无图像但背光亮（白屏、黑屏）；图像花屏、色彩异常；屏幕出现亮线、暗块或局部漏光。
- 排查流程：

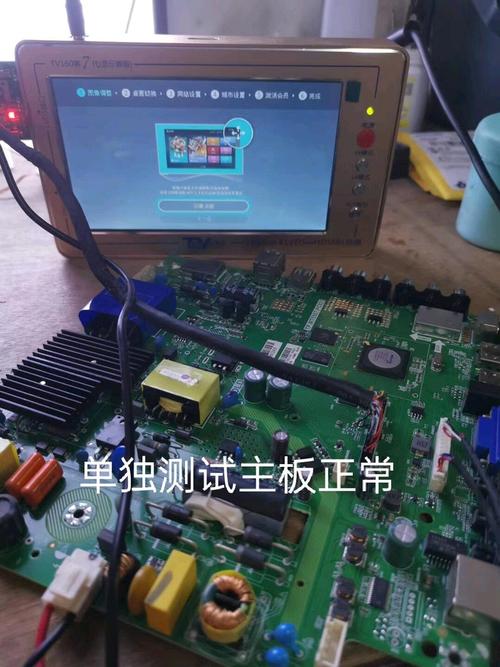

- 白屏/黑屏：若背光亮但无图像，多为驱动板或面板损坏，可通过测量LVDS接口的供电和数据信号是否正常判断：若信号正常则可能是面板TFT阵列损坏，需更换面板；若无信号，则检查驱动板上的主控芯片（如GMZ、Novatek系列）是否虚焊或损坏。
- 花屏/色彩异常：通常为驱动板信号处理问题或面板排线接触不良，可重新插拔LVDS排线，或用示波器检查时钟信号（CLK）和数据信号（DATA）是否稳定，若信号干扰严重，可能是驱动板上的DDR内存损坏。
- 亮线/暗块：多为面板物理损坏，如TFT晶体管损坏或液晶层破损，此类故障维修成本高,一般建议更换面板。
背光类故障
- 故障现象：屏幕亮度过低、闪烁或局部区域不亮。
- 排查流程：
- 检查高压板输出电压（通常为1-2kV AC），若电压偏低，可能是高压板上的升压变压器、三极管或电容损坏。
- 若背光闪烁，多为高压板供电不稳定或灯管老化，可尝试更换灯管（需注意灯管规格匹配，如CCFL或LED灯管）。
- 对于LED背光显示器，还需检查灯条驱动芯片（如OZ960、OZ9926）是否工作正常，以及LED灯珠是否损坏（可用万用表二极管档检测）。
核心零部件识别与代换技巧
液晶显示器维修中，核心零部件的代换需严格匹配参数，避免因规格不符导致二次损坏,以下是常见零部件的识别要点：
| 零部件类型 | 常见型号/规格 | 代换注意事项 |
|---|---|---|
| 电源板电容 | 470μF/25V、1000μF/16V等 | 需耐压值、容量、尺寸匹配，优先选用低ESR电容 |
| 高压板三极管 | 2SC5707、2N6039等 | 关注耐压值（>500V）和电流（>2A），安装需加散热片 |
| 驱动板主控芯片 | GMZAN6、NT68665等 | 需确认封装类型（QFP、BGA）和引脚定义，焊接需使用热风枪 |
| LVDS排线 | 30针、40针双排排线 | 长度、接口类型（单路/双路）需一致，避免折弯过度 |
维修工具与安全操作规范
必备工具
- 基础工具：螺丝刀套装（含十字、内六角）、镊子、防静电手环。
- 检测工具：万用表（测电压、电阻、电容）、示波器（测信号波形）、电源负载仪（测电源板带载能力）。
- 焊接工具：恒温烙铁（用于贴片元件焊接）、热风枪（用于BGA芯片拆焊）、焊台、吸锡线。
安全操作规范
- 防静电：液晶显示器内部CMOS芯片对静电敏感，操作前需佩戴防静电手环，确保工作台接地良好。
- 断电操作：维修前务必拔掉电源线，并在高压板放电（用大功率电阻短接高压电容两端），避免触电。
- 元件焊接：焊接时烙铁温度控制在350℃以内，避免长时间加热导致元件损坏；BGA芯片拆焊需使用预热台,防止PCB板变形。
学习路径与资源推荐
初学者可从《液晶显示器维修从入门到精通》等基础教材入手，掌握电路图识读和故障分析方法；进阶者可通过研究驱动板原理图（如三星、LG面板配套驱动板）提升复杂故障判断能力，推荐结合视频教程（如B站“电子维修实验室”系列）观察实际维修过程，同时多动手实践，从简单故障（如电容更换）逐步过渡到芯片级维修。
相关问答FAQs
问题1：液晶显示器开机后出现“无信号”提示，但主机正常，如何排查？
解答：首先检查显示器信号线（HDMI、DP或VGA）是否松动或损坏，更换信号线尝试；若问题依旧，进入显示器OSD菜单，检查信号源选择是否正确；若OSD菜单也无法显示，则可能是驱动板上的视频处理芯片或EDID芯片损坏，需检测驱动板供电及I2C通信信号,必要时更换驱动板。
问题2：维修液晶显示器时，如何判断是灯管损坏还是高压板故障？
解答：可通过“短路法”初步判断：开机后用高压探头靠近灯管两端（注意安全），若高压正常但灯管不亮，多为灯管老化或损坏；若高压输出异常（如电压低于800V），则需检查高压板上的三极管、变压器或PWM控制器，对于LED背光，可用万用表二极管档逐个检测LED灯珠，若灯珠击穿短路,需更换整条灯条。
