西威变频器维修说明书是技术人员进行故障诊断、维修保养的重要技术文档,旨在确保维修过程的安全性和规范性,同时提升维修效率,以下从维修前的准备工作、常见故障类型及排查方法、维修操作规范、参数设置与测试等方面进行详细说明,并附相关FAQs。

维修前的准备工作
-
安全防护
维修前必须切断变频器输入电源(R、S、T)及输出电源(U、V、W),并确认电容放电完成(使用万用表直流电压档测量直流母线电压,低于36V以下方可操作),佩戴绝缘手套、护目镜等防护用具,避免触电或元件损坏。 -
工具与仪器准备
- 基础工具:螺丝刀(十字、一字)、剥线钳、镊子、电烙铁(30W以内)等。
- 测量仪器:数字万用表(测电压、电阻、通断)、示波器(测波形)、绝缘电阻测试仪(测绝缘性能)。
- 专用工具:变频器驱动板测试仪、电容容量测试仪(针对电解电容老化检测)。
-
资料与记录
准备变频器型号对应的技术手册、电路原理图及历史故障记录,记录故障发生时的现象(如报警代码、异响、异味等),便于快速定位问题。

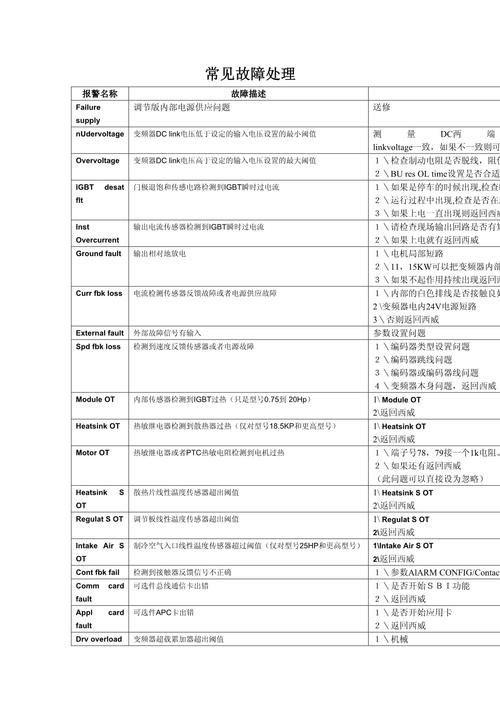

常见故障类型及排查方法
电源类故障
| 故障现象 | 可能原因 | 排查方法 |
|---|---|---|
| 无显示,风扇不转 | 输入缺相、保险丝熔断、开关电源故障 | 检查输入R/S/T电压是否平衡(380V±10%);测量输入端保险丝通断;用万用表测开关电源输出(如+5V、+24V)是否正常。 |
| 显示“OL”过载报警 | 负载过大、电机参数设置错误、电流检测电路故障 | 断开电机,空载运行观察是否报警;检查电机额定电流与变频器设置参数是否匹配;检测电流传感器(霍尔元件)及采样电阻。 |
驱动类故障
| 故障现象 | 可能原因 | 排查方法 |
|---|---|---|
| 输出缺相、电机抖动 | 驱动板故障、IGBT模块损坏、脉冲信号异常 | 用示波器测驱动板输出的六路脉冲波形(应为PWM方波,幅值约10-15V);断电后用万用表二极管档测IGBT三相桥臂是否短路或断路。 |
| 报警“OC”(过电流) | IGBT击穿、负载短路、加速时间过短 | 断开输出端,测IGBT集电极-发射极电阻;检查电机电缆是否短路或接地;核对加速时间参数(需大于电机负载所需时间)。 |
控制类故障
| 故障现象 | 可能原因 | 排查方法 |
|---|---|---|
| 无法启动,无指令信号 | 面板通讯故障、控制端子接线错误 | 检查面板与主控板之间的排线是否松动;用万用表测控制端子(如FWD/REV、COM)电压是否正常;检查参数设置(如启动方式选择)。 |
| 频率无法调节 | 给定信号异常、参数锁定 | 测模拟量输入端(如AI1)电压(0-10V对应0-50Hz);检查参数P001(用户访问级)是否被设置为“高级”锁定。 |
维修操作规范
-
断电与放电
必须在确认电源切断后,等待10分钟以上,待直流母线电容充分放电(大容量电容可能需更长时间),避免残余电压损坏元件或引发触电。
(图片来源网络,侵删) -
元件更换
- 更换IGBT模块时,需同型号、同规格,并注意散热硅脂涂抹均匀(厚度约0.1-0.2mm),安装力矩需符合手册要求(通常为25-35N·m)。
- 更换电容时,需选择耐压、容量相同(或略高)的电解电容,注意极性,避免正负极接反。
- 驱动板上的光耦、运算放大器等精密元件,需使用防静电工具(如防静电烙铁)焊接,防止静电击穿。
-
焊接与清洁
焊接温度控制在350℃以内,焊接时间不超过3秒,避免元件过热损坏,维修完成后,用酒精或专用清洁剂清理电路板上的助焊剂残留,确保绝缘性能。

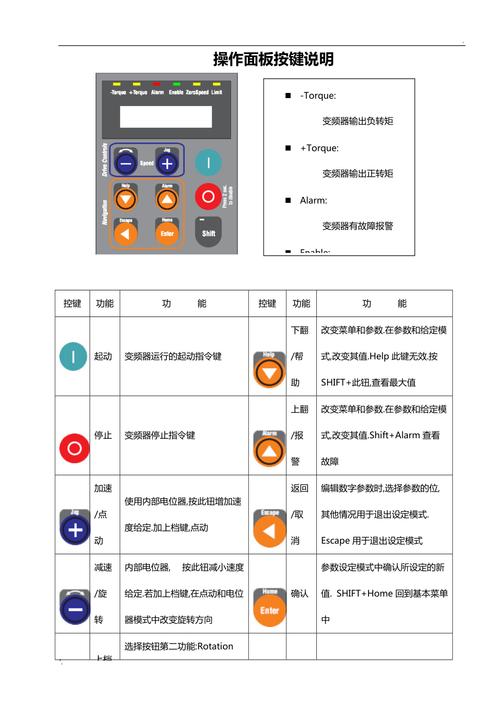

参数设置与测试
-
参数初始化
若参数混乱导致故障,可恢复出厂设置(通常需断电长按“STOP”键3秒以上),但需备份重要参数(如电机额定频率、电流、加减速时间等)。 -
空载测试
维装后,先断开电机,进行空载启停测试,观察输出电压波形(示波器测U、V、W相之间应为正弦PWM波),检查是否有异常声音或振动。
(图片来源网络,侵删) -
带载测试
空载正常后,连接电机进行轻载测试(如30%额定负载),逐步增加负载至额定值,监测电流、电压、温度等参数是否正常,确保变频器稳定运行。
相关FAQs
Q1:变频器显示“UV”(欠电压)报警,如何处理?
A:首先检查输入电源电压是否过低(低于340V),若电压正常,则可能为输入端接线松动、接触不良或整流模块损坏,用万用表测输入端电压波动情况,检查接线端子是否紧固;若电压稳定仍报警,需断电后测整流模块输出直流电压(正常约530V),若电压偏低,可能需更换整流桥或滤波电容。
Q2:维修后变频器运行时出现异响,是什么原因?
A:异响通常由以下原因导致:① 电机轴承损坏或负载机械卡滞,需断开电机单独运行,判断异响来源;② 变频器输出电压不平衡(如IGBT驱动不良),用示波器测输出波形,检查驱动板脉冲信号是否对称;③ 载波频率设置过低,可尝试提高载波频率(如从2kHz提高至4kHz),但需注意模块温度变化。
