峰谷三相电表四线维修是一项需要专业知识和严谨操作的技术工作,涉及电力计量系统的稳定运行，维修人员需熟悉电表结构、电路原理及安全规范，确保维修过程安全高效，以下从常见故障类型、维修步骤、注意事项等方面展开详细说明。
（图片来源网络，侵删）
常见故障类型及初步判断

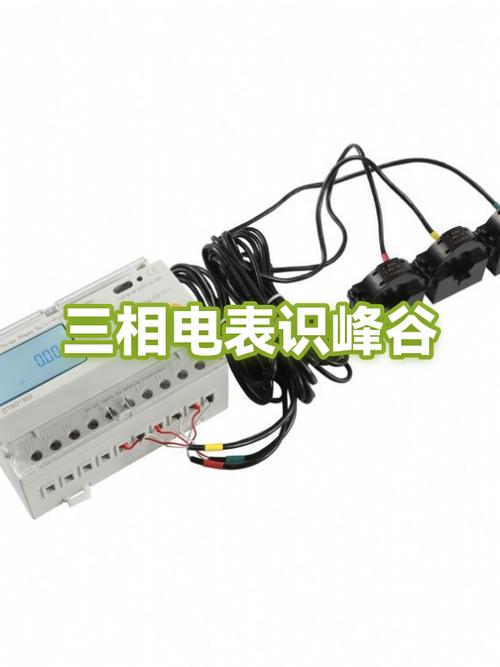

三相四线电表（通常用于工业或商业用电，采用三根相线L1/L2/L3和一根零线N）的故障可分为计量异常、显示异常、通信故障及物理损坏四类，具体表现及初步判断如下：
| 故障类型 | 常见表现 | 初步判断方向 |
|---|---|---|
| 计量异常 | 电表不走字、走字慢、峰谷时段计量错误 | 检查电压、电流是否正常，接线是否松动，互感器变比设置 |
| 显示异常 | 黑屏、乱码、部分字段不显示 | 检查供电电池（备用电池是否耗尽）、液晶屏是否损坏 |
| 通信故障 | 远抄数据失败、载波通信中断 | 检查通信模块（RS485/载波芯片）、接线端子是否氧化 |
| 物理损坏 | 外壳破损、端子烧蚀、内部元件烧毁 | 检查是否过电压、过电流，或环境潮湿导致短路 |
维修步骤详解
安全准备：断电与验电
维修前必须严格执行“停电、验电、挂接地线”流程：
- 停电：断开电表上级总开关，确认负荷侧无残余电压；
- 验电：使用合格的验电器（电压等级匹配）分别测量三相线L1/L2/L3和零线N，确保无电；
- 防护：佩戴绝缘手套、穿绝缘鞋，使用绝缘工具，避免触电风险。

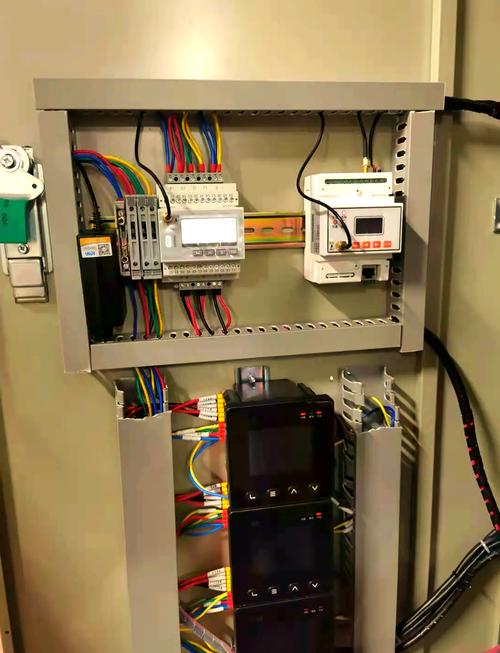

外观与接线检查
- 外观检查：观察电表外壳是否有裂纹、烧焦痕迹，端子盖是否完好，接线螺丝是否松动（重点检查三相四线制接线，即L1、L2、L3、N四根线，相序需正确）；
- 接线检查：使用万用表测量电压档（AC750V），确认各相线与零线电压是否为220V±10%，相间电压（如L1-L2）应为380V±10%；若电压异常，需检查上级变压器及线路是否故障。
内部元件检测
若外观与接线正常,需打开电表外壳（注意内部电容可能存电，需放电后操作），依次检测关键元件：
- 电源模块：测量工作电压（通常为5V/12VDC），若电压异常，检查开关电源元件（如变压器、整流桥、滤波电容）是否损坏；
- 计量芯片：通过电表校验台施加标准电压、电流，观察计量脉冲灯闪烁频率是否与实际负荷匹配，若脉冲异常，可能是计量芯片或采样电路（电流互感器、锰铜分流器）故障；
- 显示模块：若屏幕黑屏，检查排线是否松动；若乱码，可能是液晶屏损坏或主控芯片故障；
- 通信模块：对于RS485通信，用万用表测量A/B线电压差（应为2-5VV），若无电压，检查通信芯片及终端电阻（120Ω）是否正常。
故障元件更换与调试
- 更换元件：确认故障元件后，使用同型号、同规格的替换件（如计量芯片需匹配电表型号，电源模块需注意电压/电流参数），焊接时避免静电损坏；
- 参数设置：更换芯片或模块后，需通过电表编程器重新设置参数，包括：电流互感器变比、峰谷时段（通常按电网规定设置，如峰段8:00-22:00，谷段22:00-次日8:00）、通讯地址等；
- 校验与恢复供电：使用标准校验台对电表进行精度校验（误差需在±0.5%以内），校验合格后密封电表外壳，依次断开接地线、恢复供电，观察电表显示及计量是否正常。
维修注意事项
- 专业资质：维修人员需具备电工证（高压或低压，根据电表电压等级确定），熟悉《电力安全工作规程》；
- 防误操作：禁止带电操作，禁止随意更改电表内部电路参数，避免计量纠纷；
- 环境因素：维修后需检查电表安装环境（是否潮湿、高温、有振动），必要时采取防护措施（如加装防雨罩、散热片）；
- 记录留存：详细记录故障现象、检测过程、更换元件及校验数据，便于后续追溯。
相关问答FAQs
Q1：峰谷三相电表“不走字”但线路有电，如何排查？
A：首先检查电表接线端子是否松动（重点L1、L2、L3、N四线），使用万用表测量电压是否正常（相线-零线220V，相线-相线380V）；若电压正常，可能是计量芯片故障或电流回路开路（如电流互感器二次侧接线脱落），可断电后打开电表，检查电流采样回路（锰铜分流器是否烧毁、互感器是否短路），必要时更换计量芯片或校验电流回路。
（图片来源网络，侵删）
Q2：维修后电表“峰谷时段计量错误”，如何解决？
A：峰谷计量错误通常由时段设置错误或时钟异常导致，需通过电表编程器读取当前时间，对比电网标准时间（误差需≤1分钟/天），若时钟偏差大，需重新校准时钟；再检查峰谷时段参数是否与电网规定一致（如当地峰谷时段是否为8:00-22:00/22:00-次日8:00），若参数错误，需重新设置并保存，最后通过校验台模拟峰谷时段负荷，验证计量数据是否准确。
