5V40A电源板维修是一项需要结合理论知识与实践操作的技术工作,这类电源板通常广泛应用于工业设备、通信基站、服务器电源等领域，其特点是输出功率大（200W）、负载能力强，因此对元件的选型和散热设计要求较高，维修时需遵循安全规范，逐步排查故障，避免盲目操作导致二次损坏，以下是详细的维修步骤和注意事项。
维修前准备与安全防护
-
工具与仪器准备
维修前需准备以下工具：数字万用表（需具备直流电流、电压、电阻及二极管档）、示波器（观察输出纹波）、可调直流负载（测试带载能力）、烙铁（建议用恒温烙铁，功率50W以上）、吸锡器、热风枪、螺丝刀套装、酒精、松香及绝缘胶带等。
仪器方面，除万用表和示波器外，若有条件可使用电子负载仪模拟不同负载状态，更精准地判断电源性能。 -
安全防护措施
5V40A电源板输入端通常接入AC220V或高压直流，维修前务必断开输入电源，并用电容放电笔对滤波电容（如输入端的高压电解电容）进行放电，避免残留电荷触电或损坏元件，操作时需佩戴防静电手环，防止静电敏感元件（如MOSFET、PWM控制器）被击穿。
故障排查流程

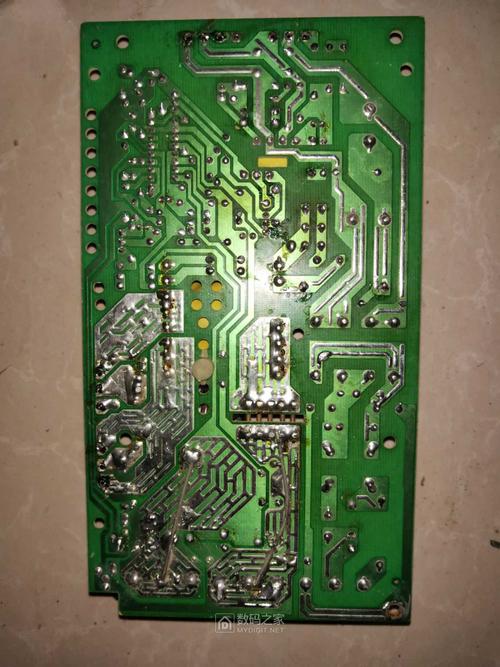

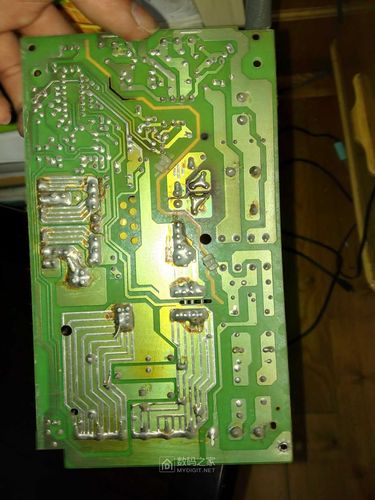

外观检查
- 目视观察：检查电源板是否有明显烧焦、元件鼓包、裂痕，PCB板有无铜箔断裂、虚焊或短路痕迹，重点观察输入端保险丝是否熔断（通常为5A-10A fast保险丝），若保险丝熔断，需先排查短路故障，否则直接更换新保险丝可能再次烧毁。
- 闻气味：若有焦糊味，重点检查功率元件（如MOSFET、整流桥）和变压器是否过热损坏。
- 触摸元件：断电后轻触电容、变压器、散热片上的MOSFET等元件，若某元件异常发烫（如电容顶部鼓包或MOSFET烫手），需重点检测。
通电初测（电压档测量）
- 输入电压检测：确认AC220V输入端电压是否正常，若无输入电压，检查电源线、开关及前端电路。
- 输出电压检测：空载状态下通电，用万用表测量输出端电压（应为5V±3%），若输出电压为0V，可能原因包括：PWM控制器未工作、启动电阻开路、反馈电路故障；若输出电压远低于5V（如1-2V），可能是输出端短路或过载保护启动；若输出电压偏高（如超过6V），多为反馈电路失效（如光耦、TL431异常）。
- 关键节点电压：以常见PWM控制器（如UC3845、TL494）为例，测量其VCC脚电压（通常12-18V）、输出驱动脚（如UC3845的6脚）是否有PWM波形脉冲，若无脉冲，说明控制器未工作，需检查启动电路（如启动电阻、VCC供电电路）。

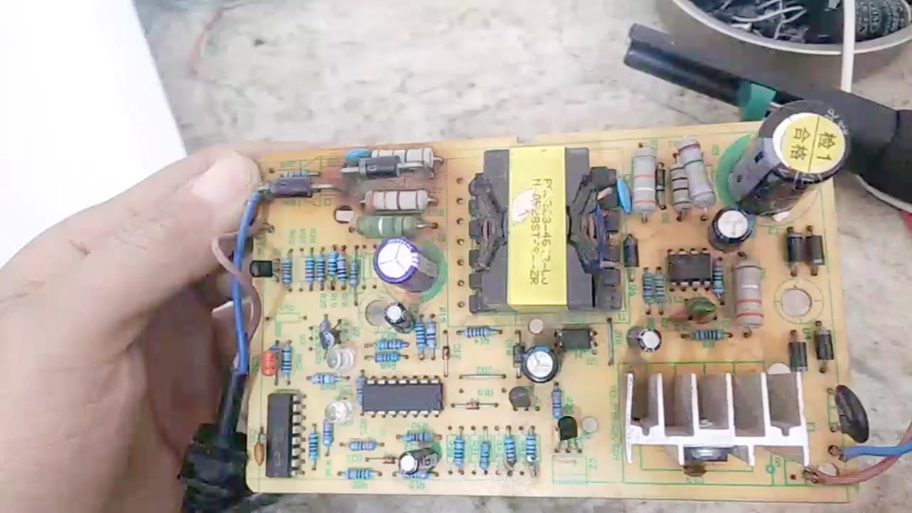

关键电路检测
- 输入整流滤波电路：
检查整流桥（全桥或半桥）是否击穿（用二极管档测正反向电阻，正常时应单向导通），输入滤波电容（如400V/100μF）是否失效（测容量或ESR，若ESR过大或容量下降需更换）。 - PWM控制器及驱动电路：
控制器（如UC3845）正常工作需满足：①VCC脚供电正常（由变压器辅助绕组或外部供电提供）；②反馈脚（如UC3842的2脚）电压稳定（通常为2.5V左右）；③振荡电路元件（RT、CT）参数是否正常，若控制器无输出，需更换并检查周边元件（如稳压二极管、电阻是否开路）。 - 功率开关管（MOSFET）电路：
MOSFET是故障高发区，用万用表二极管档测D-S极间是否击穿（正常时应无短路现象），若MOSFET击穿，需同时检查驱动电路（如栅极电阻、栅极电容是否开路）及缓冲电路（RCD缓冲电路中的二极管、电容是否失效），否则更换后可能再次击穿。 - 输出整流滤波电路：
输出端通常采用肖特基二极管（如SB5100，需承受40A电流）或同步整流MOSFET，检测二极管是否击穿（正向压降约0.3-0.5V，反向电阻无穷大）；输出滤波电容（如16V/4700μF以上）是否鼓包、漏液或ESR过大（可用ESR表测量，正常应小于0.05Ω）。 - 反馈电路：
反馈电路包括电压反馈（如TL431+光耦）和电流反馈（如电流采样电阻、运放），若TL431参考端（Ref）电压异常（正常为2.5V），或光耦发光二极管侧、光敏三极管侧开路/短路，会导致输出电压不稳或无输出。
带载测试与纹波测量
- 带载测试：用电子负载仪设置5V/40A恒流模式，观察输出电压是否稳定（压降应小于0.1V），若电压骤降或波动过大，可能是输出电容容量不足、线路阻抗过大或变压器绕组匝间短路。
- 纹波测量：用示波器AC档测量输出纹波（带宽20MHz），正常纹波应小于100mVpp，若纹波过大，需检查输出滤波电容是否失效、PCB布局是否合理（如接地线过长），或增加并联储电容（如并联10μF陶瓷电容）改善高频纹波。
常见故障与维修方案
| 故障现象 | 可能原因 | 维修方案 |
|---|---|---|
| 输出电压为0V | 保险丝熔断、PWM控制器未工作、MOSFET击穿、输出端短路 | 更换保险丝（先排查短路）；检查控制器VCC电压、反馈脚电压；更换MOSFET并检查驱动电路 |
| 输出电压偏低（2-3V） | 输出端短路、过载保护启动、反馈电路故障（如光耦开路） | 断开输出端测空载电压；检测反馈电路元件（TL431、光耦、采样电阻） |
| 输出电压偏高（6V+） | 反馈回路开路（如TL431 Ref脚悬空）、稳压二极管击穿 | 检查反馈回路连接；更换TL431或稳压二极管 |
| 电源异响或发烫 | 变压器磁饱和、MOSFET开关损耗大、散热不良 | 检查变压器绕组是否短路；更换MOSFET并优化驱动电路；增加散热片或风扇 |
| 纹波过大（＞200mVpp） | 输出电容ESR过大、高频滤波失效、接地不良 | 更换输出电容；并联高频电容；改善PCB接地设计 |
维修注意事项
- 元件代换原则：更换元件时需注意参数匹配，如MOSFET的耐压（＞600V）、电流（＞50A）、导通电阻；电容的耐压（输出端需留1.5倍余量）、容量及ESR；二极管的电流、耐压及恢复时间（肖特基二极管适用于低压高频）。
- 散热设计：5V40A电源板发热量大，维修后需检查散热片与MOSFET、整流桥的接触是否良好，必要时涂抹导热硅脂，确保散热效果。
- 焊接工艺：功率元件引脚较粗，需使用大功率烙铁或热风枪焊接，避免虚焊；焊接后用酒精清洗助焊剂，防止短路。
相关问答FAQs
Q1：维修时发现MOSFET多次击穿，是什么原因？如何解决？
A：MOSFET反复击穿通常由以下原因导致：①驱动电路异常（如栅极电阻过大导致驱动不足，或栅极电容漏电）；②缓冲电路失效（RCD电路中的二极管或电容损坏，导致电压尖峰无法吸收）；③变压器漏感过大，导致关断时电压过高；④负载短路未排除，解决方法：检测驱动波形（应为10-20V方波，上升沿陡峭），更换缓冲电路元件，优化变压器绕组布局，并彻底排查输出端短路故障。
Q2：电源空载时电压正常，带载后电压骤降，如何判断是电源问题还是负载问题？
A：可通过以下方法区分：①断开负载，测量电源输出端电压（应仍为5V）；②在电源输出端并联假负载（如10Ω/50W电阻），若带假负载后电压正常，说明原负载存在短路或过流；若假负载下电压仍低，则为电源内部问题（如输出电容容量不足、线路阻抗过大、变压器绕组匝间短路），重点检查输出电容ESR和变压器温升，若电容发热严重，需更换电容；若变压器异常发烫，可能是绕组短路。
