电磁炉无5V电压维修是常见的故障之一,5V电压主要为CPU、按键板、显示板等控制核心部件供电，一旦缺失会导致整机不工作、显示异常或功能失效，维修此类故障需遵循“安全第一、逐步排查”的原则，结合电路原理和检测工具定位问题根源。

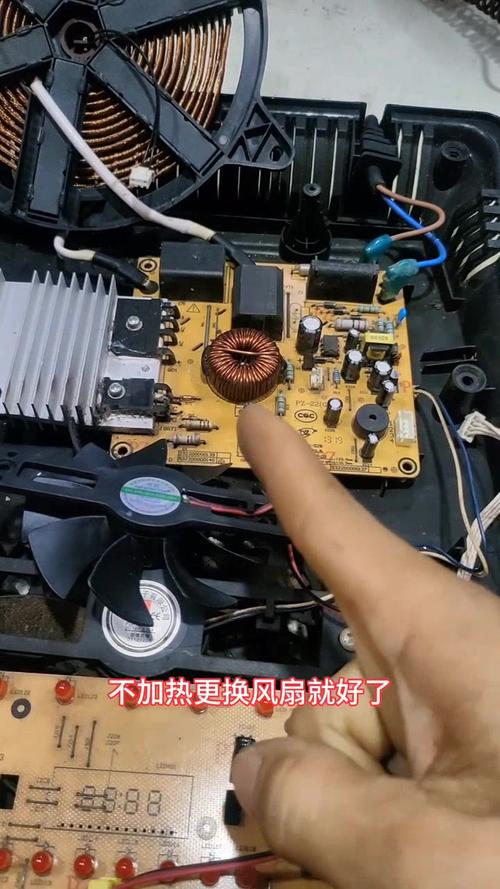

故障现象与初步判断
当电磁炉出现无5V电压故障时,典型表现为：开机后显示屏不亮、按键无反应、蜂鸣器不响，部分机型可能出现指示灯闪烁或报错代码（如E0、E1等，具体因品牌而异），此时需先确认市电输入是否正常（检查电源线、插座、保险管），若保险管熔断且发黑，需排查高压电路（IGBT、整流桥等）是否存在短路，避免通电后扩大故障。

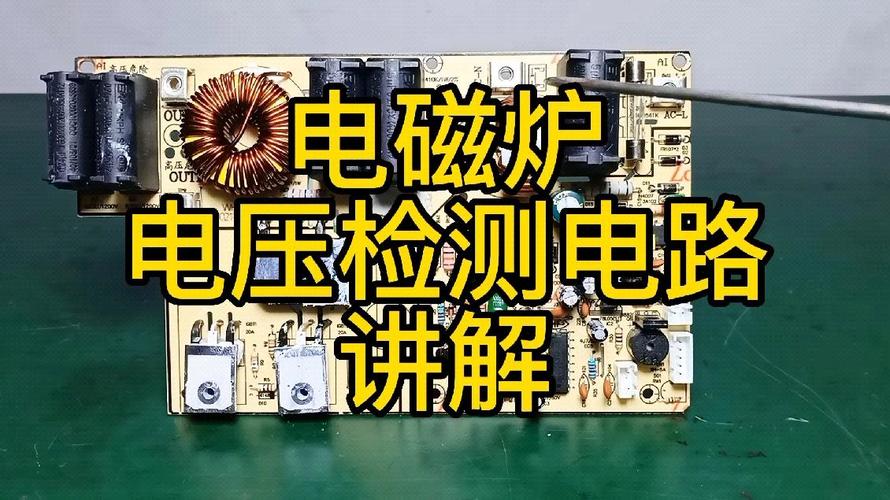

5V电压产生电路原理
5V电压通常由电源板上的变压器降压、整流滤波后，通过稳压电路（如78L05、VIPer12A等IC）输出，常见电路结构为：市电→保险管→压敏电阻→互感滤波器→桥式整流→滤波电容（约300V）→开关变压器初级→开关管（如VIPer12A内置MOSFET）→开关变压器次级→高频整流二极管（如FR107）→滤波电容（如1000μF/16V）→稳压IC（如78L05）→输出5V稳压，开关电源的启动电路、反馈电路、稳压电路是关键环节。

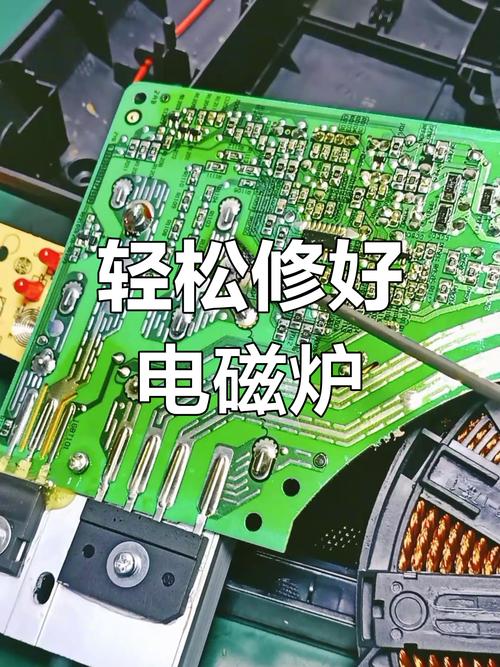

维修步骤与检测方法
断电静态检测
- 保险管检查：用万用表电阻档测量保险管是否导通，若熔断需进一步检查整流桥、IGBT、开关管是否击穿。
- 滤波电容检测：断电后用万用表电容档或专用电容表测量300V滤波电容容量是否正常（容量下降或漏电会导致供电不足）。
- 开关变压器外观检查：观察是否有烧焦、虚焊现象，次级绕组阻值是否正常（通常为几欧姆至零点几欧姆）。
通电动态检测（需谨慎操作，建议隔离变压器供电）
- 300V电压检测：通电后测量整流滤波输出端是否有约300V直流电压，若无则检查市电输入至整流桥之间的电路。
- 开关管工作状态检测：测量开关变压器初级绕组两端是否有脉冲电压（约100-300V方波），若无则检查启动电阻（如200KΩ/1W）、开关IC（如VIPer12A）的供电脚（VCC）是否有电压（通常为15-20V）。
- 次级整流滤波检测：测量开关变压器次级整流二极管输出端是否有约12-18V直流电压（因机型而异），若无则检查二极管是否开路、滤波电容是否失效。
- 5V稳压电路检测：测量稳压IC（如78L05）输入端是否有12V左右电压，输出端若无5V，则需判断是IC本身损坏还是外围元件问题：
- 检查IC输入端滤波电容是否鼓包、漏电；
- 测量IC接地端是否良好；
- 若输入电压正常而输出异常,更换稳压IC（注意型号匹配，如78L05输出电流100mA，7805输出500mA）。
关键元件故障率统计（基于维修案例）
| 元件名称 | 故障现象 | 故障占比 |
|---|---|---|
| 稳压IC（78L05） | 输入正常、无输出，发热异常 | 40% |
| 滤波电容（1000μF） | 容量下降、漏电，导致电压不稳 | 25% |
| 整流二极管（FR107） | 开路、正向电阻大 | 15% |
| 启动电阻 | 阻值变大或开路，开关管不启振 | 10% |
| 开关IC（VIPer12A） | 内部MOSFET击穿、VCC无电压 | 8% |
| 虚焊/线路断裂 | 供电中断，电压时有时无 | 2% |
维修注意事项
- 安全防护：维修时务必先断电，对300V滤波电容放电（用大功率电阻短接两端），避免触电。
- 元件代换：更换稳压IC时需注意封装（如TO-92、SOT-89）和参数，代换二极管时需耐压和电流符合要求（如FR107耐压1000V）。
- 反馈电路检查：若5V电压波动，需检查光耦（如PC817）和稳压取样电阻（如4.7KΩ）是否正常，反馈电路异常会导致输出电压不稳。
相关问答FAQs
Q1：电磁炉通电后保险管熔断，但测量5V稳压IC输入端电压正常，可能是什么原因？
A：保险管熔断通常表明存在短路故障，若5V稳压IC输入端电压正常，但保险管熔断，需重点检查：① 整流桥是否击穿（用万用表二极管档测正反向电阻）；② 滤波电容是否短路（测两端阻值，接近0Ω则击穿）；③ 开关变压器初级绕组是否匝间短路（测电感量，正常值约几十mH），压敏电阻（通常并联在输入端）若老化短路也会导致保险管熔断。
Q2：维修后5V电压输出正常，但电磁炉仍不工作，显示屏无显示，可能是什么问题？
A：若5V电压正常但整机无反应，需排查：① 显示屏连接线是否松动或断路；② CPU供电引脚（如VCC、RESET）是否有虚焊；③ 晶振（通常为8MHz或12MHz）是否起振（用示波器测两端波形，幅度约0.5-1V）；④ 复位电路（如10μF电容）是否失效，部分机型需检测按键矩阵电路是否有短路导致CPU无法初始化。
